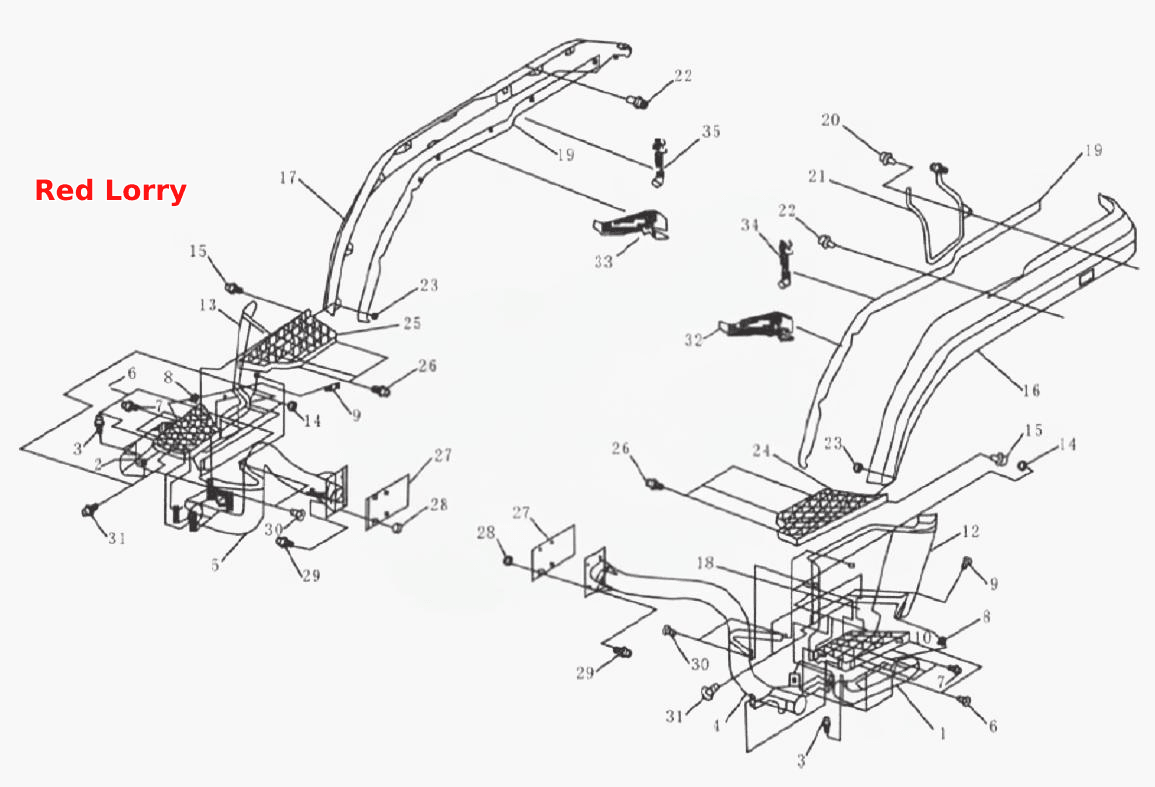

ПЕРЕДНЕЕ КРЫЛО И ПЕДАЛЬ
100%
Название детали
НИЖНЯЯ ЗАЩИТНАЯ ПЛАСТИНА
Заводской номер
5103217А170
Количество на модель
1
№
1
Название детали
НИЖНЯЯ ЗАЩИТНАЯ ПЛАСТИНА
Заводской номер
5103218А170
Количество на модель
1
№
2
Название детали
Блок крестового бочкообразного винта, пружинной шайбы и плоской шайбы
Заводской номер
Q2360516
Количество на модель
6
№
3
Название детали
ЛЕВЫЙ ОПОРНЫЙ РЫЧАГ
Заводской номер
5103225-240
Количество на модель
1
№
4
Название детали
ПРАВЫЙ ОПОРНЫЙ РЫЧАГ
Заводской номер
5103230А170
Количество на модель
1
№
5
Название детали
Винт
Заводской номер
Q2540820
Количество на модель
4
№
6
Название детали
Винт
Заводской номер
Q2360620
Количество на модель
3
№
7
Название детали
Пластмассовая гайка
Заводской номер
Q39805
Количество на модель
2
№
8
Название детали
Саморез
Заводской номер
CQ2724895
Количество на модель
2
№
9
Название детали
ЛЕВАЯ ПЕДАЛЬ ПЕРВОЙ СТУПЕНИ
Заводской номер
5103207А170
Количество на модель
1
№
10
Название детали
ПРАВАЯ ПЕДАЛЬ ПЕРВОЙ СТУПЕНИ
Заводской номер
5103208А170
Количество на модель
1
№
11
Название детали
ЗАДНЯЯ ЗАЩИТНАЯ ПЛАСТИНА
Заводской номер
5103211А170
Количество на модель
1
№
12
Название детали
ЗАДНЯЯ ЗАЩИТНАЯ ПЛАСТИНА
Заводской номер
5103212А170
Количество на модель
1
№
13
Название детали
Орех
Заводской номер
CQ34006
Количество на модель
6
№
14
Название детали
Болт
Заводской номер
CQ1460820
Количество на модель
4
№
15
Название детали
ЛЕВОЕ КРЫЛО
Заводской номер
5103015А170
Количество на модель
1
№
16
Название детали
ПРАВОЕ КРЫЛО
Заводской номер
5103020А170
Количество на модель
1
№
17
Название детали
ПОЛОСА УПЛОТНЕНИЯ
Заводской номер
5103261A170
Количество на модель
1
№
18
Название детали
ПОЛОСА УПЛОТНЕНИЯ СВЯЗЫВАЮЩЕЕ ВЕЩЕСТВО
Заводской номер
5103191-50
Количество на модель
2
№
19
Название детали
Болт
Заводской номер
Q1840816
Количество на модель
№
20
Название детали
НИЖНЯЯ ЧАСТЬ РУКОЯТКИ
Заводской номер
5103180-Q90
Количество на модель
1
№
21
Название детали
Гайка
Заводской номер
CQ34008
Количество на модель
15
№
23
Название детали
ЛЕВАЯ ВТОРАЯ ПЕДАЛЬ
Заводской номер
5103267 A170
Количество на модель
2
№
24
Название детали
ПРАВАЯ ВТОРАЯ ПЕДАЛЬ
Заводской номер
5103268A170
Количество на модель
1
№
25
Название детали
АРМИРУЮЩАЯ ПЛАСТИНА
Заводской номер
5103252A170
Количество на модель
8
№
27
Название детали
Гайка
Заводской номер
CQ34012
Количество на модель
2
№
28
Название детали
Болт
Заводской номер
CQ1461235
Количество на модель
8
№
29
Название детали
ЛЕВАЯ ПЕРЕДНЯЯ АРМИРУЮЩАЯ ПЛАСТИНА
Заводской номер
5103145-Q90
Количество на модель
3
№
32
Название детали
ПРАВАЯ ПЕРЕДНЯЯ АРМИРУЮЩАЯ ПЛАСТИНА
Заводской номер
5103150-Q90
Количество на модель
1
№
33
Название детали
ЛЕВАЯ ЗАДНЯЯ АРМИРУЮЩАЯ ПЛАСТИНА
Заводской номер
5103155-Q90
Количество на модель
1
№
34
Название детали
ПРАВАЯ ЗАДНЯЯ АРМИРУЮЩАЯ ПЛАСТИНА
Заводской номер
5103160-Q90
Количество на модель
1
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | НИЖНЯЯ ЗАЩИТНАЯ ПЛАСТИНА | 5103217А170 | 1 | 1 | 1 | |||
| 2 | НИЖНЯЯ ЗАЩИТНАЯ ПЛАСТИНА | 5103218А170 | 1 | 1 | 2 | |||
| 3 | Блок крестового бочкообразного винта, пружинной шайбы и плоской шайбы | Q2360516 | 6 | 6 | 3 | |||
| 4 | ЛЕВЫЙ ОПОРНЫЙ РЫЧАГ | 5103225-240 | 1 | 1 | 4 | |||
| 5 | ПРАВЫЙ ОПОРНЫЙ РЫЧАГ | 5103230А170 | 1 | 1 | 5 | |||
| 6 | Винт | Q2540820 | 4 | 4 | 6 | |||
| 7 | Винт | Q2360620 | 3 | 3 | 7 | |||
| 8 | Пластмассовая гайка | Q39805 | 2 | 2 | 8 | |||
| 9 | Саморез | CQ2724895 | 2 | 2 | 9 | |||
| 10 | ЛЕВАЯ ПЕДАЛЬ ПЕРВОЙ СТУПЕНИ | 5103207А170 | 1 | 1 | 10 | |||
| 11 | ПРАВАЯ ПЕДАЛЬ ПЕРВОЙ СТУПЕНИ | 5103208А170 | 1 | 1 | 11 | |||
| 12 | ЗАДНЯЯ ЗАЩИТНАЯ ПЛАСТИНА | 5103211А170 | 1 | 1 | 12 | |||
| 13 | ЗАДНЯЯ ЗАЩИТНАЯ ПЛАСТИНА | 5103212А170 | 1 | 1 | 13 | |||
| 14 | Орех | CQ34006 | 6 | 6 | 14 | |||
| 15 | Болт | CQ1460820 | 4 | 4 | 15 | |||
| 16 | ЛЕВОЕ КРЫЛО | 5103015А170 | 1 | 1 | 16 | |||
| 17 | ПРАВОЕ КРЫЛО | 5103020А170 | 1 | 1 | 17 | |||
| 18 | ПОЛОСА УПЛОТНЕНИЯ | 5103261A170 | 1 | 1 | 18 | |||
| 19 | ПОЛОСА УПЛОТНЕНИЯ СВЯЗЫВАЮЩЕЕ ВЕЩЕСТВО | 5103191-50 | 2 | 2 | 19 | |||
| 20 | Болт | Q1840816 | 20 | |||||
| 21 | НИЖНЯЯ ЧАСТЬ РУКОЯТКИ | 5103180-Q90 | 1 | 1 | 21 | |||
| 23 | Гайка | CQ34008 | 15 | 15 | 23 | |||
| 24 | ЛЕВАЯ ВТОРАЯ ПЕДАЛЬ | 5103267 A170 | 2 | 2 | 24 | |||
| 25 | ПРАВАЯ ВТОРАЯ ПЕДАЛЬ | 5103268A170 | 1 | 1 | 25 | |||
| 27 | АРМИРУЮЩАЯ ПЛАСТИНА | 5103252A170 | 8 | 8 | 27 | |||
| 28 | Гайка | CQ34012 | 2 | 2 | 28 | |||
| 29 | Болт | CQ1461235 | 8 | 8 | 29 | |||
| 32 | ЛЕВАЯ ПЕРЕДНЯЯ АРМИРУЮЩАЯ ПЛАСТИНА | 5103145-Q90 | 3 | 3 | 32 | |||
| 33 | ПРАВАЯ ПЕРЕДНЯЯ АРМИРУЮЩАЯ ПЛАСТИНА | 5103150-Q90 | 1 | 1 | 33 | |||
| 34 | ЛЕВАЯ ЗАДНЯЯ АРМИРУЮЩАЯ ПЛАСТИНА | 5103155-Q90 | 1 | 1 | 34 | |||
| 35 | ПРАВАЯ ЗАДНЯЯ АРМИРУЮЩАЯ ПЛАСТИНА | 5103160-Q90 | 1 | 1 | 35 |
