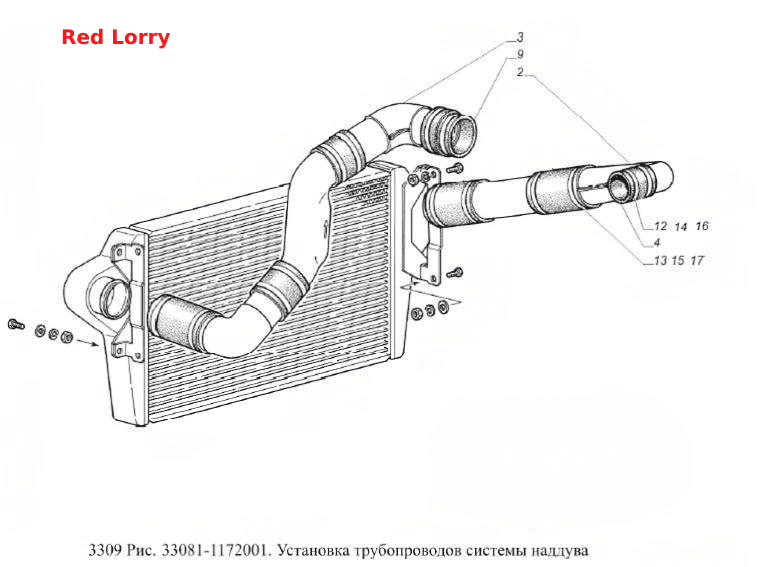

Установка трубопроводов системы наддува
100%
Название детали
Патрубок нагнетательный
Заводской номер
33081-1172066
Количество на модель
1
№
2
Название детали
Патрубок верхний
Заводской номер
33081-1172068
Количество на модель
1
№
3
Название детали
Шланг нагнетательный
Заводской номер
560.1118411
Количество на модель
1
№
4
Название детали
Муфта
Заводской номер
33081-1172090
Количество на модель
1
№
9
Название детали
Хомут ТУ-
Заводской номер
ТВОС-049.001-06
Количество на модель
2
№
12
Название детали
Хомут ТО-
Заводской номер
00.10.00-05
Количество на модель
2
№
14
Название детали
Хомут
Заводской номер
TORRO40-60/9-C7W1
Количество на модель
2
№
12
Название детали
Хомут
Заводской номер
TORRO40-90/9-C7W1
Количество на модель
4
№
13
Название детали
Хомут 70-90 ТУ 4599-003-03966022-00
Заводской номер
ТВОС-049.001-07
Количество на модель
4
№
17
Название детали
Хомут 70-90 ТО17-9-20-98
Заводской номер
00.10.00-06
Количество на модель
4
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 2 | Патрубок нагнетательный | 33081-1172066 | 1 | 1 | 2 | |||
| 3 | Патрубок верхний | 33081-1172068 | 1 | 1 | 3 | |||
| 4 | Шланг нагнетательный | 560.1118411 | 1 | 1 | 4 | |||
| 9 | Муфта | 33081-1172090 | 1 | 1 | 9 | |||
| 12 | Хомут ТУ- | ТВОС-049.001-06 | 2 | 2 | 12 | |||
| 14 | Хомут ТО- | 00.10.00-05 | 2 | 2 | 14 | |||
| 12 | Хомут | TORRO40-60/9-C7W1 | 2 | 2 | 12 | |||
| 13 | Хомут | TORRO40-90/9-C7W1 | 4 | 4 | 13 | |||
| 17 | Хомут 70-90 ТУ 4599-003-03966022-00 | ТВОС-049.001-07 | 4 | 4 | 17 | |||
| 13 | Хомут 70-90 ТО17-9-20-98 | 00.10.00-06 | 4 | 4 | 13 |
