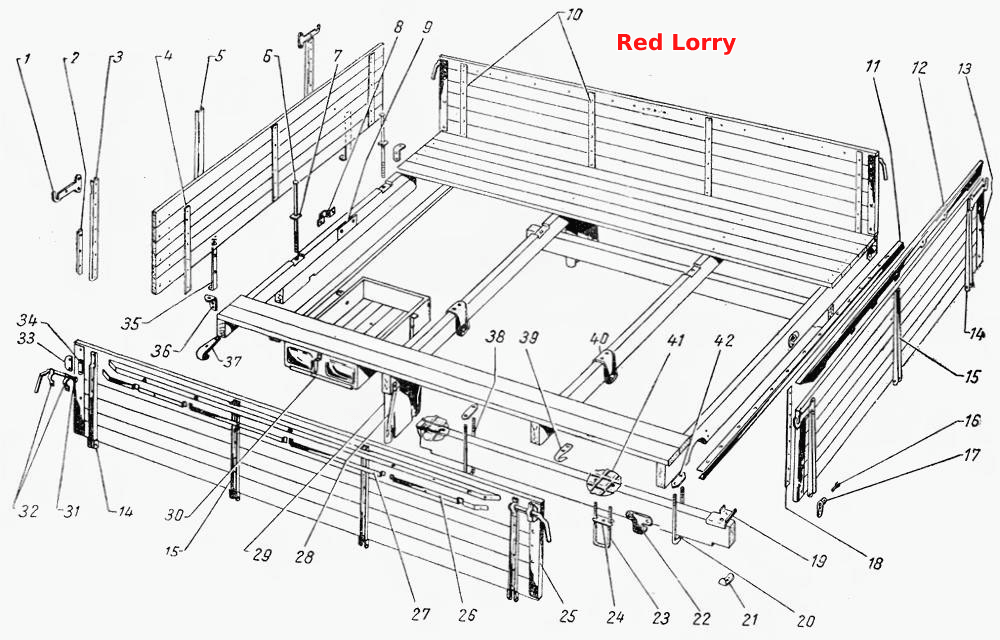

Платформа для ГАЗ-51А и ГАЗ-51Ж
100%
Название детали
Болт М10х90
Заводской номер
211137-П4
Количество на модель
2
№
Название детали
Болт М8х70 крепления усилительного бруса
Заводской номер
211104-П4
Количество на модель
5
№
Название детали
Орех
Заводской номер
250765-П2
Количество на модель
4
№
Название детали
Шайба 8
Заводской номер
252038-П2
Количество на модель
5
№
Название детали
Гайка М12Х1,75
Заводской номер
250811-П2
Количество на модель
2
№
Название детали
Подкладка заднего поперечного бруса правая
Заводской номер
92-8501086-А2
Количество на модель
1
№
Название детали
Болт М12х290 крепления подкладки с брусом
Заводской номер
290980-П4
Количество на модель
2
№
6
Название детали
Шайба квадратная
Заводской номер
АА-120641
Количество на модель
2
№
7
Название детали
Болт М10х45 крепления крючка
Заводской номер
211129-П4
Количество на модель
8
№
Название детали
Гайка М10-6Н
Заводской номер
250512-П2
Количество на модель
2
№
Название детали
Брызговик заднего колеса передний правый
Заводской номер
91-8501034-В
Количество на модель
1
№
Название детали
Болт М10х75 крепления переднего борта
Заводской номер
211135-П4
Количество на модель
6
№
Название детали
Болт М10х90 крепления кронштейна к брусу
Заводской номер
211136-П4
Количество на модель
2
№
Название детали
Гайка М10-6Н
Заводской номер
250512-П8
Количество на модель
4
№
Название детали
Основание платформы в сборе
Заводской номер
92-8501012
Количество на модель
1
№
Название детали
Основание платформы в сборе
Заводской номер
92Ж-8501012
Количество на модель
1
№
Название детали
Болт М10х170 крепления крайних досок к поперечным брусьям
Заводской номер
290842-П4
Количество на модель
8
№
Название детали
Шайба
Заводской номер
252039-П2
Количество на модель
4
№
Название детали
Шайба специальная
Заводской номер
92-8501120
Количество на модель
8
№
Название детали
Шуруп 5х26
Заводской номер
248036-П
Количество на модель
14
№
Название детали
Шайба 12
Заводской номер
252045-П2
Количество на модель
2
№
Название детали
Болт М8х80 крепления брызговика к брусу
Заводской номер
211106-П4
Количество на модель
4
№
Название детали
Болт М6х40 крепления усилителя
Заводской номер
211072-П4
Количество на модель
4
№
Название детали
Орех
Заводской номер
250764-П2
Количество на модель
4
№
Название детали
Болт М8х 100 крепления габаритного бруса
Заводской номер
211846-П4
Количество на модель
10
№
Название детали
Борт задний в сборе
Заводской номер
92-8503010-Б
Количество на модель
1
№
Название детали
Шплинт 3,6х20
Заводской номер
258052-П
Количество на модель
8
№
Название детали
Болт М8х45 крепления планки в сборе
Заводской номер
211099-П4
Количество на модель
10
№
Название детали
Болт М8х50 крепления крюка затвора
Заводской номер
211100-П4
Количество на модель
4
№
Название детали
Заклепка 8x20 крепления кронштейна к брызговику
Заводской номер
252770-П8
Количество на модель
4
№
Название детали
Борт боковой в сборе правый
Заводской номер
92-8502010-Б
Количество на модель
2
№
Название детали
Болт М10х40 крепления крюка затвора
Заводской номер
211130-П4
Количество на модель
2
№
Название детали
Ящик инструментальный в сборе
Заводской номер
91Б-8507010-А
Количество на модель
1
№
Название детали
Болт М10Х1,5х55 крепления верхней петли заднего борта
Заводской номер
211131-П2
Количество на модель
4
№
Название детали
Планка переднего борта в сборе крайняя правая
Заводской номер
92-8504030
Количество на модель
1
№
Название детали
Крюк затвора платформы левый
Заводской номер
92-8503051-А
Количество на модель
1
№
Название детали
Борт передний в сборе
Заводской номер
92-8504010
Количество на модель
1
№
Название детали
Платформа с бортами в сборе
Заводской номер
92Ж-8500010
Количество на модель
1
№
Название детали
Шайба 12
Заводской номер
252007-П2
Количество на модель
2
№
Название детали
Шплинт 2,7х25
Заводской номер
258040-П
Количество на модель
2
№
Название детали
Угольник установочный платформы правый
Заводской номер
91А-8500028-В
Количество на модель
1
№
Название детали
Заклепка крепления угольника
Заводской номер
252806-П
Количество на модель
4
№
Название детали
Платформа с бортами в сборе
Заводской номер
92-8500010
Количество на модель
1
№
Название детали
Болт крепления заднего амортизатора к накладке стремянок задних рессор
Заводской номер
201540-П4
Количество на модель
2
№
Название детали
Шайба пружинная
Заводской номер
252137-П2
Количество на модель
8
№
Название детали
Гайка болта крепления кронштейна
Заводской номер
250835-П2
Количество на модель
8
№
Название детали
Болт М12х42 крепления платформы к раме
Заводской номер
205460-П4
Количество на модель
2
№
Название детали
Крюк затвора платформы правый
Заводской номер
92-8503050-А
Количество на модель
1
№
1
Название детали
Накладка усилителя переднего болта
Заводской номер
92-8504022
Количество на модель
3
№
2
Название детали
Планка переднего борта в сборе крайняя левая
Заводской номер
92-8504031
Количество на модель
1
№
3
Название детали
Планка бортов внутренняя
Заводской номер
92-8502042-А
Количество на модель
3
№
4
Название детали
Планка переднего борта в сборе средняя
Заводской номер
92-8504040
Количество на модель
1
№
5
Название детали
Скоба среднего крепления переднего борта
Заводской номер
92-8504046
Количество на модель
1
№
8
Название детали
Пластина скобы
Заводской номер
92-8504048
Количество на модель
1
№
9
Название детали
Усилитель задней кромки пола
Заводской номер
92-8501062
Количество на модель
1
№
11
Название детали
Усилитель заднего борта верхний
Заводской номер
92-8503040-А
Количество на модель
2
№
12
Название детали
Усилитель заднего борта боковой
Заводской номер
92-8503028
Количество на модель
2
№
13
Название детали
Петля откидных бортов верхняя крайняя в сборе
Заводской номер
92-8502030-Б
Количество на модель
4
№
14
Название детали
Петля откидных бортов верхняя средняя в сборе
Заводской номер
92-8502040-Б
Количество на модель
4
№
15
Название детали
Ось бортовых петель
Заводской номер
АА-120637-Д
Количество на модель
8
№
16
Название детали
Петля нижняя заднего борта
Заводской номер
92-8503054-Б
Количество на модель
3
№
17
Название детали
Планка усилительная петли заднего борта
Заводской номер
АА-120688
Количество на модель
3
№
18
Название детали
Подкладка заднего поперечного бруса левая
Заводской номер
92-8501087-А
Количество на модель
1
№
19
Название детали
Стремянка задняя
Заводской номер
91-8500024-В
Количество на модель
2
№
20
Название детали
Скоба продольного бруса
Заводской номер
91-8501030
Количество на модель
2
№
21
Название детали
Кронштейн платформы задний
Заводской номер
91-8500014-Б
Количество на модель
2
№
22
Название детали
Стремянка крепления верхних брусьев
Заводской номер
92-8501072
Количество на модель
4
№
23
Название детали
Подкладка стремянок крепления балок
Заводской номер
92-8501074-А
Количество на модель
4
№
24
Название детали
Усилитель бокового борта
Заводской номер
92-8502048
Количество на модель
4
№
25
Название детали
Защитная полоса габаритного бруса крайняя
Заводской номер
91-8502019-Б
Количество на модель
4
№
26
Название детали
Полоса защитная габаритного бруса платформы средняя
Заводской номер
91-8502018-Г
Количество на модель
4
№
27
Название детали
Кронштейн брызговика
Заводской номер
91-8501036-А
Количество на модель
4
№
28
Название детали
Брызговик заднего колеса передний левый
Заводской номер
91-8501035-Г
Количество на модель
1
№
29
Название детали
Ящик инструментальный в сборе
Заводской номер
91А-8507010-В
Количество на модель
1
№
30
Название детали
Затвор платформы
Заводской номер
АА-120666-Б
Количество на модель
4
№
31
Название детали
Скоба затвора платформы
Заводской номер
92-8502052
Количество на модель
8
№
32
Название детали
Подкладка скобы затвора крайняя
Заводской номер
92-8502056
Количество на модель
4
№
33
Название детали
Подкладка скобы затвора средняя
Заводской номер
92-8502057
Количество на модель
4
№
34
Название детали
Угольник установочный на платфоме
Заводской номер
91А-8500016-Б
Количество на модель
2
№
35
Название детали
Угольник установочный платформы левый
Заводской номер
91А-8500029-В
Количество на модель
1
№
36
Название детали
Петля нижняя бокового борта
Заводской номер
92-8502054-В
Количество на модель
8
№
37
Название детали
Стремянка передняя
Заводской номер
91-8500022-В
Количество на модель
2
№
38
Название детали
Крючок увязочный
Заводской номер
АА-120646-В
Количество на модель
4
№
39
Название детали
Кронштейн крепления средних поперечных брусьев
Заводской номер
92-8501070
Количество на модель
4
№
40
Название детали
Подкладка поперечного бруса
Заводской номер
92-8501078-А
Количество на модель
4
№
41
Название детали
Накладка стремянки
Заводской номер
91-8500032-Б
Количество на модель
4
№
42
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Болт М10х90 | 211137-П4 | 2 | 2 | |||||
| Болт М8х70 крепления усилительного бруса | 211104-П4 | 5 | 5 | |||||
| Орех | 250765-П2 | 4 | 4 | |||||
| Шайба 8 | 252038-П2 | 5 | 5 | |||||
| Гайка М12Х1,75 | 250811-П2 | 2 | 2 | |||||
| Подкладка заднего поперечного бруса правая | 92-8501086-А2 | 1 | 1 | |||||
| 6 | Болт М12х290 крепления подкладки с брусом | 290980-П4 | 2 | 2 | 6 | |||
| 7 | Шайба квадратная | АА-120641 | 2 | 2 | 7 | |||
| Болт М10х45 крепления крючка | 211129-П4 | 8 | 8 | |||||
| Гайка М10-6Н | 250512-П2 | 2 | 2 | |||||
| Брызговик заднего колеса передний правый | 91-8501034-В | 1 | 1 | |||||
| Болт М10х75 крепления переднего борта | 211135-П4 | 6 | 6 | |||||
| Болт М10х90 крепления кронштейна к брусу | 211136-П4 | 2 | 2 | |||||
| Гайка М10-6Н | 250512-П8 | 4 | 4 | |||||
| Основание платформы в сборе | 92-8501012 | 1 | 1 | |||||
| Основание платформы в сборе | 92Ж-8501012 | 1 | 1 | |||||
| Болт М10х170 крепления крайних досок к поперечным брусьям | 290842-П4 | 8 | 8 | |||||
| Шайба | 252039-П2 | 4 | 4 | |||||
| Шайба специальная | 92-8501120 | 8 | 8 | |||||
| Шуруп 5х26 | 248036-П | 14 | 14 | |||||
| Шайба 12 | 252045-П2 | 2 | 2 | |||||
| Болт М8х80 крепления брызговика к брусу | 211106-П4 | 4 | 4 | |||||
| Болт М6х40 крепления усилителя | 211072-П4 | 4 | 4 | |||||
| Орех | 250764-П2 | 4 | 4 | |||||
| Болт М8х 100 крепления габаритного бруса | 211846-П4 | 10 | 10 | |||||
| Борт задний в сборе | 92-8503010-Б | 1 | 1 | |||||
| Шплинт 3,6х20 | 258052-П | 8 | 8 | |||||
| Болт М8х45 крепления планки в сборе | 211099-П4 | 10 | 10 | |||||
| Болт М8х50 крепления крюка затвора | 211100-П4 | 4 | 4 | |||||
| Заклепка 8x20 крепления кронштейна к брызговику | 252770-П8 | 4 | 4 | |||||
| Борт боковой в сборе правый | 92-8502010-Б | 2 | 2 | |||||
| Болт М10х40 крепления крюка затвора | 211130-П4 | 2 | 2 | |||||
| Ящик инструментальный в сборе | 91Б-8507010-А | 1 | 1 | |||||
| Болт М10Х1,5х55 крепления верхней петли заднего борта | 211131-П2 | 4 | 4 | |||||
| Планка переднего борта в сборе крайняя правая | 92-8504030 | 1 | 1 | |||||
| Крюк затвора платформы левый | 92-8503051-А | 1 | 1 | |||||
| Борт передний в сборе | 92-8504010 | 1 | 1 | |||||
| Платформа с бортами в сборе | 92Ж-8500010 | 1 | 1 | |||||
| Шайба 12 | 252007-П2 | 2 | 2 | |||||
| Шплинт 2,7х25 | 258040-П | 2 | 2 | |||||
| Угольник установочный платформы правый | 91А-8500028-В | 1 | 1 | |||||
| Заклепка крепления угольника | 252806-П | 4 | 4 | |||||
| Платформа с бортами в сборе | 92-8500010 | 1 | 1 | |||||
| Болт крепления заднего амортизатора к накладке стремянок задних рессор | 201540-П4 | 2 | 2 | |||||
| Шайба пружинная | 252137-П2 | 8 | 8 | |||||
| Гайка болта крепления кронштейна | 250835-П2 | 8 | 8 | |||||
| Болт М12х42 крепления платформы к раме | 205460-П4 | 2 | 2 | |||||
| 1 | Крюк затвора платформы правый | 92-8503050-А | 1 | 1 | 1 | |||
| 2 | Накладка усилителя переднего болта | 92-8504022 | 3 | 3 | 2 | |||
| 3 | Планка переднего борта в сборе крайняя левая | 92-8504031 | 1 | 1 | 3 | |||
| 4 | Планка бортов внутренняя | 92-8502042-А | 3 | 3 | 4 | |||
| 5 | Планка переднего борта в сборе средняя | 92-8504040 | 1 | 1 | 5 | |||
| 8 | Скоба среднего крепления переднего борта | 92-8504046 | 1 | 1 | 8 | |||
| 9 | Пластина скобы | 92-8504048 | 1 | 1 | 9 | |||
| 11 | Усилитель задней кромки пола | 92-8501062 | 1 | 1 | 11 | |||
| 12 | Усилитель заднего борта верхний | 92-8503040-А | 2 | 2 | 12 | |||
| 13 | Усилитель заднего борта боковой | 92-8503028 | 2 | 2 | 13 | |||
| 14 | Петля откидных бортов верхняя крайняя в сборе | 92-8502030-Б | 4 | 4 | 14 | |||
| 15 | Петля откидных бортов верхняя средняя в сборе | 92-8502040-Б | 4 | 4 | 15 | |||
| 16 | Ось бортовых петель | АА-120637-Д | 8 | 8 | 16 | |||
| 17 | Петля нижняя заднего борта | 92-8503054-Б | 3 | 3 | 17 | |||
| 18 | Планка усилительная петли заднего борта | АА-120688 | 3 | 3 | 18 | |||
| 19 | Подкладка заднего поперечного бруса левая | 92-8501087-А | 1 | 1 | 19 | |||
| 20 | Стремянка задняя | 91-8500024-В | 2 | 2 | 20 | |||
| 21 | Скоба продольного бруса | 91-8501030 | 2 | 2 | 21 | |||
| 22 | Кронштейн платформы задний | 91-8500014-Б | 2 | 2 | 22 | |||
| 23 | Стремянка крепления верхних брусьев | 92-8501072 | 4 | 4 | 23 | |||
| 24 | Подкладка стремянок крепления балок | 92-8501074-А | 4 | 4 | 24 | |||
| 25 | Усилитель бокового борта | 92-8502048 | 4 | 4 | 25 | |||
| 26 | Защитная полоса габаритного бруса крайняя | 91-8502019-Б | 4 | 4 | 26 | |||
| 27 | Полоса защитная габаритного бруса платформы средняя | 91-8502018-Г | 4 | 4 | 27 | |||
| 28 | Кронштейн брызговика | 91-8501036-А | 4 | 4 | 28 | |||
| 29 | Брызговик заднего колеса передний левый | 91-8501035-Г | 1 | 1 | 29 | |||
| 30 | Ящик инструментальный в сборе | 91А-8507010-В | 1 | 1 | 30 | |||
| 31 | Затвор платформы | АА-120666-Б | 4 | 4 | 31 | |||
| 32 | Скоба затвора платформы | 92-8502052 | 8 | 8 | 32 | |||
| 33 | Подкладка скобы затвора крайняя | 92-8502056 | 4 | 4 | 33 | |||
| 34 | Подкладка скобы затвора средняя | 92-8502057 | 4 | 4 | 34 | |||
| 35 | Угольник установочный на платфоме | 91А-8500016-Б | 2 | 2 | 35 | |||
| 36 | Угольник установочный платформы левый | 91А-8500029-В | 1 | 1 | 36 | |||
| 37 | Петля нижняя бокового борта | 92-8502054-В | 8 | 8 | 37 | |||
| 38 | Стремянка передняя | 91-8500022-В | 2 | 2 | 38 | |||
| 39 | Крючок увязочный | АА-120646-В | 4 | 4 | 39 | |||
| 40 | Кронштейн крепления средних поперечных брусьев | 92-8501070 | 4 | 4 | 40 | |||
| 41 | Подкладка поперечного бруса | 92-8501078-А | 4 | 4 | 41 | |||
| 42 | Накладка стремянки | 91-8500032-Б | 4 | 4 | 42 |
