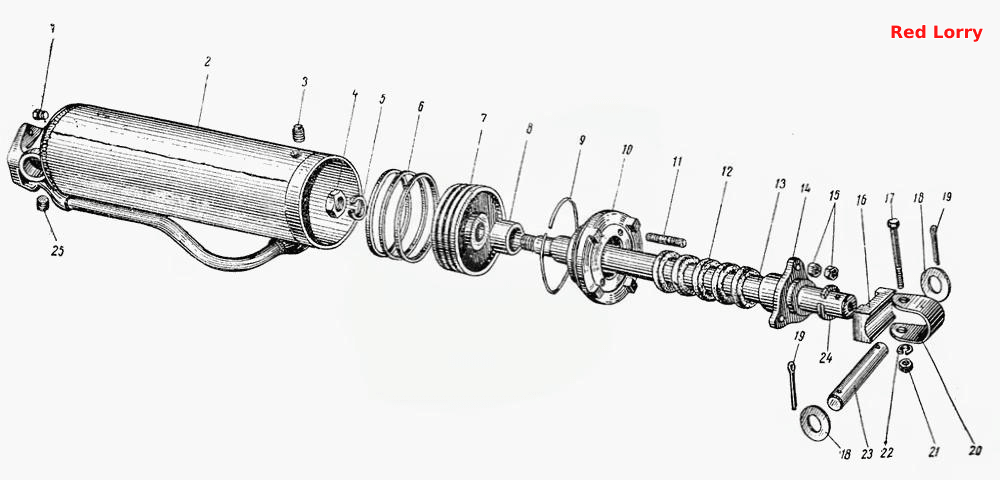

Цилиндр опрокидывающего механизма для ГАЗ-93, 93А
100%
Название детали
Установка рычажного опрокидывающего механизма
Заводской номер
СК-93-8600005-А
Количество на модель
1
№
Название детали
Корпус наконечника
Заводской номер
93А-8605015
Количество на модель
2
№
Название детали
Рукав резиновый
Заводской номер
93А-8605030-Б
Количество на модель
1
№
Название детали
Рукав резиновый в сборе
Заводской номер
93А-8605012-Б2
Количество на модель
1
№
Название детали
Рукав резиновый в сборе
Заводской номер
93А-8605012-Б1
Количество на модель
1
№
Название детали
Шайба
Заводской номер
93-8604140-А
Количество на модель
4
№
Название детали
Рукав резиновый
Заводской номер
93А-8605030-В
Количество на модель
2
№
Название детали
Цилиндр опрокидывающего механизма в сборе
Заводской номер
93-8603010-Г
Количество на модель
1
№
Название детали
Шплинт 2,5Х20
Заводской номер
258025-П
Количество на модель
1
№
Название детали
Втулка распорная оси цилиндра
Заводской номер
93Д-8603075
Количество на модель
1
№
Название детали
Втулка распорная оси цилиндра
Заводской номер
93-8603074-А
Количество на модель
1
№
Название детали
Палец оси цилиндра
Заводской номер
327928-П
Количество на модель
1
№
Название детали
Трубка обжимная
Заводской номер
93А-8605015-А
Количество на модель
1
№
Название детали
Головка перепускной трубки
Заводской номер
93А-8603032-Г
Количество на модель
1
№
Название детали
Ниппель шаровой
Заводской номер
93А-8605019-Г
Количество на модель
2
№
Название детали
Рычажный опрокидывающий механизм в сборе
Заводской номер
93-8602010-А1
Количество на модель
1
№
Название детали
Ось опрокидывающего механизма в сборе
Заводской номер
93А-8602030-Б
Количество на модель
2
№
Название детали
Ось плеча опрокидывающего механизма в сборе
Заводской номер
93А-8602042-В
Количество на модель
4
№
Название детали
Плечо опрокидывающего механизма со втулками в сборе
Заводской номер
93Б-8602036
Количество на модель
2
№
Название детали
Цилиндр опрокидывающего механизма в сборе
Заводской номер
СК-93Д-8600015
Количество на модель
1
№
Название детали
Цилиндр опрокидывающего механизма в сборе
Заводской номер
93Д-8603010
Количество на модель
1
№
Название детали
Гайка накидная
Заводской номер
93А-8605023-В
Количество на модель
2
№
Название детали
Цилиндр опрокидывающего механизма с головкой перепускной трубки в сборе
Заводской номер
93Д-8603018
Количество на модель
1
№
Название детали
Цилиндр опрокидывающего механизма
Заводской номер
93Д-8603020
Количество на модель
1
№
Название детали
Головка цилиндра опрокидывающего механизма
Заводской номер
93Д-8603024
Количество на модель
1
№
Название детали
Вкладыш
Заводской номер
93А-8605019-Д
Количество на модель
1
№
Название детали
Трубка перепускная цилиндра опрокидывающего механизма
Заводской номер
93-8603028-Д
Количество на модель
1
№
Название детали
Ось цилиндра опрокидывающего механизма
Заводской номер
93Д-8603072
Количество на модель
1
№
Название детали
Пробка к картеру коробки отбора мощности
Заводской номер
8781-П
Количество на модель
1
№
1
Название детали
Цилиндр с головкой и перепускной трубкой в сборе
Заводской номер
93Д-8603015
Количество на модель
1
№
2
Название детали
Цилиндр с головкой и перепускной трубкой в сборе
Заводской номер
93А-8603015-Г
Количество на модель
1
№
2
Название детали
Пробка КГ 3/4"
Заводской номер
262513-П
Количество на модель
1
№
3
Название детали
Гайка М24 штока цилиндра
Заводской номер
250661-П
Количество на модель
1
№
4
Название детали
Шайба диаметром 24 пружинная
Заводской номер
252143-П
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
252143-П2
Количество на модель
1
№
5
Название детали
Кольцо поршневое цилиндра опрокидывающего механизма
Заводской номер
93-8603042-А
Количество на модель
3
№
6
Название детали
Поршень цилиндра опрокидывающего механизма
Заводской номер
93-8603040
Количество на модель
1
№
7
Название детали
Поршень цилиндра
Заводской номер
93А-8603040-Б2
Количество на модель
1
№
7
Название детали
Втулка ограничителя
Заводской номер
93-8603030-В
Количество на модель
1
№
8
Название детали
Набивка уплотнительная крышки цилиндра
Заводской номер
93-8603056-А
Количество на модель
1
№
9
Название детали
Крышка цилиндра опрокидывающего механизма
Заводской номер
93-8603054-Д
Количество на модель
1
№
10
Название детали
Шпилька 1М10х52
Заводской номер
3350-П
Количество на модель
3
№
11
Название детали
Кольцо поршневое компрессионное
Заводской номер
3350
Количество на модель
3
№
11
Название детали
Кольцо уплотнительное сальника крышки цилиндра
Заводской номер
93-8603062-Б
Количество на модель
5
№
12
Название детали
Шток поршня цилиндра опрокидывающего механизма
Заводской номер
93-8603044-В1
Количество на модель
1
№
13
Название детали
Корпус сальника
Заводской номер
93-8603061-В
Количество на модель
1
№
14
Название детали
Гайка 1М10Х1
Заводской номер
250613-П
Количество на модель
6
№
15
Название детали
Упор штока поршня цилиндра
Заводской номер
93-8603047-А
Количество на модель
1
№
16
Название детали
Болт М12х75 штока цилиндра
Заводской номер
201553-П
Количество на модель
1
№
17
Название детали
Шайба пальца штока цилиндра
Заводской номер
93-8603077
Количество на модель
2
№
18
Название детали
Шплинт разводной
Заводской номер
258071-П
Количество на модель
2
№
19
Название детали
Ушко штока поршня цилиндра
Заводской номер
93-8603046-Б
Количество на модель
1
№
20
Название детали
Гайка М12
Заводской номер
250514-П
Количество на модель
1
№
21
Название детали
Шайба пружинная
Заводской номер
252137-П2
Количество на модель
1
№
22
Название детали
Шайба пружинная 12
Заводской номер
252137-П
Количество на модель
1
№
22
Название детали
Палец штока поршня цилиндра
Заводской номер
93-8603076
Количество на модель
1
№
23
Название детали
Кольцо сальника
Заводской номер
93-8603063-А
Количество на модель
1
№
24
Название детали
Пробка РКI-1/2"
Заводской номер
262519-П
Количество на модель
1
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка рычажного опрокидывающего механизма | СК-93-8600005-А | 1 | 1 | |||||
| Корпус наконечника | 93А-8605015 | 2 | 2 | |||||
| Рукав резиновый | 93А-8605030-Б | 1 | 1 | |||||
| Рукав резиновый в сборе | 93А-8605012-Б2 | 1 | 1 | |||||
| Рукав резиновый в сборе | 93А-8605012-Б1 | 1 | 1 | |||||
| Шайба | 93-8604140-А | 4 | 4 | |||||
| Рукав резиновый | 93А-8605030-В | 2 | 2 | |||||
| Цилиндр опрокидывающего механизма в сборе | 93-8603010-Г | 1 | 1 | |||||
| Шплинт 2,5Х20 | 258025-П | 1 | 1 | |||||
| Втулка распорная оси цилиндра | 93Д-8603075 | 1 | 1 | |||||
| Втулка распорная оси цилиндра | 93-8603074-А | 1 | 1 | |||||
| Палец оси цилиндра | 327928-П | 1 | 1 | |||||
| Трубка обжимная | 93А-8605015-А | 1 | 1 | |||||
| Головка перепускной трубки | 93А-8603032-Г | 1 | 1 | |||||
| Ниппель шаровой | 93А-8605019-Г | 2 | 2 | |||||
| Рычажный опрокидывающий механизм в сборе | 93-8602010-А1 | 1 | 1 | |||||
| Ось опрокидывающего механизма в сборе | 93А-8602030-Б | 2 | 2 | |||||
| Ось плеча опрокидывающего механизма в сборе | 93А-8602042-В | 4 | 4 | |||||
| Плечо опрокидывающего механизма со втулками в сборе | 93Б-8602036 | 2 | 2 | |||||
| Цилиндр опрокидывающего механизма в сборе | СК-93Д-8600015 | 1 | 1 | |||||
| Цилиндр опрокидывающего механизма в сборе | 93Д-8603010 | 1 | 1 | |||||
| Гайка накидная | 93А-8605023-В | 2 | 2 | |||||
| Цилиндр опрокидывающего механизма с головкой перепускной трубки в сборе | 93Д-8603018 | 1 | 1 | |||||
| Цилиндр опрокидывающего механизма | 93Д-8603020 | 1 | 1 | |||||
| Головка цилиндра опрокидывающего механизма | 93Д-8603024 | 1 | 1 | |||||
| Вкладыш | 93А-8605019-Д | 1 | 1 | |||||
| Трубка перепускная цилиндра опрокидывающего механизма | 93-8603028-Д | 1 | 1 | |||||
| Ось цилиндра опрокидывающего механизма | 93Д-8603072 | 1 | 1 | |||||
| 1 | Пробка к картеру коробки отбора мощности | 8781-П | 1 | 1 | 1 | |||
| 2 | Цилиндр с головкой и перепускной трубкой в сборе | 93Д-8603015 | 1 | 1 | 2 | |||
| 2 | Цилиндр с головкой и перепускной трубкой в сборе | 93А-8603015-Г | 1 | 1 | 2 | |||
| 3 | Пробка КГ 3/4" | 262513-П | 1 | 1 | 3 | |||
| 4 | Гайка М24 штока цилиндра | 250661-П | 1 | 1 | 4 | |||
| 5 | Шайба диаметром 24 пружинная | 252143-П | 1 | 1 | 5 | |||
| 5 | Шайба | 252143-П2 | 1 | 1 | 5 | |||
| 6 | Кольцо поршневое цилиндра опрокидывающего механизма | 93-8603042-А | 3 | 3 | 6 | |||
| 7 | Поршень цилиндра опрокидывающего механизма | 93-8603040 | 1 | 1 | 7 | |||
| 7 | Поршень цилиндра | 93А-8603040-Б2 | 1 | 1 | 7 | |||
| 8 | Втулка ограничителя | 93-8603030-В | 1 | 1 | 8 | |||
| 9 | Набивка уплотнительная крышки цилиндра | 93-8603056-А | 1 | 1 | 9 | |||
| 10 | Крышка цилиндра опрокидывающего механизма | 93-8603054-Д | 1 | 1 | 10 | |||
| 11 | Шпилька 1М10х52 | 3350-П | 3 | 3 | 11 | |||
| 11 | Кольцо поршневое компрессионное | 3350 | 3 | 3 | 11 | |||
| 12 | Кольцо уплотнительное сальника крышки цилиндра | 93-8603062-Б | 5 | 5 | 12 | |||
| 13 | Шток поршня цилиндра опрокидывающего механизма | 93-8603044-В1 | 1 | 1 | 13 | |||
| 14 | Корпус сальника | 93-8603061-В | 1 | 1 | 14 | |||
| 15 | Гайка 1М10Х1 | 250613-П | 6 | 6 | 15 | |||
| 16 | Упор штока поршня цилиндра | 93-8603047-А | 1 | 1 | 16 | |||
| 17 | Болт М12х75 штока цилиндра | 201553-П | 1 | 1 | 17 | |||
| 18 | Шайба пальца штока цилиндра | 93-8603077 | 2 | 2 | 18 | |||
| 19 | Шплинт разводной | 258071-П | 2 | 2 | 19 | |||
| 20 | Ушко штока поршня цилиндра | 93-8603046-Б | 1 | 1 | 20 | |||
| 21 | Гайка М12 | 250514-П | 1 | 1 | 21 | |||
| 22 | Шайба пружинная | 252137-П2 | 1 | 1 | 22 | |||
| 22 | Шайба пружинная 12 | 252137-П | 1 | 1 | 22 | |||
| 23 | Палец штока поршня цилиндра | 93-8603076 | 1 | 1 | 23 | |||
| 24 | Кольцо сальника | 93-8603063-А | 1 | 1 | 24 | |||
| 25 | Пробка РКI-1/2" | 262519-П | 1 | 1 | 25 |
