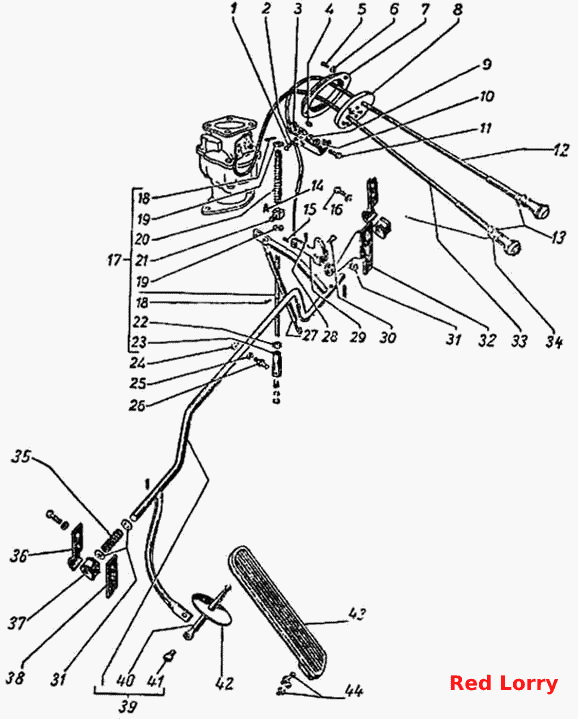

Педаль привода дроссельной заслонки и управление воздушной заслонкой
100%
Название детали
Фильтр воздушный в сборе
Заводской номер
63-1109010-Г
Количество на модель
1
№
Название детали
Шайба 6Т ОСТ 37.001.115-75
Заводской номер
252134-П2
Количество на модель
4
№
Название детали
Шплинт
Заводской номер
258038-П
Количество на модель
2
№
Название детали
Винт М6х16
Заводской номер
220105-П8
Количество на модель
1
№
1
Название детали
Кронштейн оболочки тяги ручного управления педали
Заводской номер
51-1108070-Б
Количество на модель
1
№
2
Название детали
Зажим
Заводской номер
М-9706-А
Количество на модель
1
№
3
Название детали
Гайка М6х1
Заводской номер
251104-П8
Количество на модель
1
№
4
Название детали
Винт М6х1х12 крепления держателя уплотнителя
Заводской номер
220103-П8
Количество на модель
2
№
5
Название детали
Шайба 6Л ОСТ 37.001.115-75
Заводской номер
252154-П2
Количество на модель
2
№
6
Название детали
Обойма уплотнителя на щитке передка
Заводской номер
11-700788
Количество на модель
1
№
7
Название детали
Уплотнитель оболочек тяг воздушной заслонки и ручного управления педалью дроссельной заслонки
Заводской номер
51-1108110
Количество на модель
1
№
8
Название детали
Гайка М6х1
Заводской номер
250764-П8
Количество на модель
1
№
9
Название детали
Болт крепления кронштейна
Заводской номер
201418-П8
Количество на модель
1
№
11
Название детали
Тяга ручного управления педалью привода дроссельной заслонки в сборе
Заводской номер
51-1108120
Количество на модель
1
№
12
Название детали
Гайка М12х1,25
Заводской номер
250615-П8
Количество на модель
2
№
13
Название детали
Шплинт
Заводской номер
258012-П
Количество на модель
1
№
14
Название детали
Винт М5-6gх8 ОСТ 37.001.128-96
Заводской номер
222496-П8
Количество на модель
1
№
15
Название детали
Тяга педали привода дроссельной заслонки к карбюратору в сборе
Заводской номер
51-1108050-Z
Количество на модель
1
№
17
Название детали
Шплинт 2,5х16
Заводской номер
258024-П
Количество на модель
2
№
18
Название детали
Шайба 6
Заводской номер
252004-П8
Количество на модель
2
№
19
Название детали
Пружина тяги рычага валика педали управления дроссельной заслонкой
Заводской номер
51-1108042
Количество на модель
1
№
20
Название детали
Палец рычага тяги педали
Заводской номер
51-1108043
Количество на модель
1
№
21
Название детали
Гайка М6
Заводской номер
250608-П8
Количество на модель
1
№
22
Название детали
Наконечник тяги валика привода управления дроссельной заслонкой
Заводской номер
70-142890
Количество на модель
1
№
23
Название детали
Шаровой палец наконечника тяги валика привода управления дроссельной заслонкой
Заводской номер
70-142862
Количество на модель
1
№
26
Название детали
Пружина акселератора
Заводской номер
51-1106175
Количество на модель
1
№
27
Название детали
Рычаг ручного управления педалью привода дроссельной заслонки в сборе
Заводской номер
51-1108122
Количество на модель
1
№
29
Название детали
Палец
Заводской номер
260034-П8
Количество на модель
1
№
30
Название детали
Шайба диаметром 10 мм валика упорная
Заводской номер
293394-П8
Количество на модель
3
№
31
Название детали
Кронштейн рычага ручного управления педалью привода дроссельной заслонки
Заводской номер
51-1108121
Количество на модель
1
№
32
Название детали
Тяга воздушной заслонки карбюратора в сборе
Заводской номер
51-1108119
Количество на модель
1
№
33
Название детали
Шайба 12
Заводской номер
252177-П8
Количество на модель
2
№
34
Название детали
Пружина валика педали
Заводской номер
51-1108060
Количество на модель
1
№
35
Название детали
Кронштейн валика педали
Заводской номер
51-1108039-Б
Количество на модель
2
№
36
Название детали
Втулка кронштейна валика педали
Заводской номер
20-108041
Количество на модель
2
№
37
Название детали
Подкладка кронштейна валика педали
Заводской номер
51-1108045
Количество на модель
1
№
38
Название детали
Валик привода дроссельной заслонки с рычагами и сошкой в сборе
Заводской номер
51-1108029
Количество на модель
1
№
39
Название детали
Сошка рычага педали
Заводской номер
51-1108022
Количество на модель
1
№
40
Название детали
Заклепка сошки рычага педали
Заводской номер
М-9743
Количество на модель
1
№
41
Название детали
Шайба сошки педали
Заводской номер
11-700352
Количество на модель
1
№
42
Название детали
Педаль привода дроссельной заслонки в сборе
Заводской номер
М-9735
Количество на модель
1
№
43
Название детали
Штифт установочный педали привода дроссельной заслонки
Заводской номер
М-9753
Количество на модель
2
№
44
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Фильтр воздушный в сборе | 63-1109010-Г | 1 | 1 | |||||
| Шайба 6Т ОСТ 37.001.115-75 | 252134-П2 | 4 | 4 | |||||
| Шплинт | 258038-П | 2 | 2 | |||||
| 1 | Винт М6х16 | 220105-П8 | 1 | 1 | 1 | |||
| 2 | Кронштейн оболочки тяги ручного управления педали | 51-1108070-Б | 1 | 1 | 2 | |||
| 3 | Зажим | М-9706-А | 1 | 1 | 3 | |||
| 4 | Гайка М6х1 | 251104-П8 | 1 | 1 | 4 | |||
| 5 | Винт М6х1х12 крепления держателя уплотнителя | 220103-П8 | 2 | 2 | 5 | |||
| 6 | Шайба 6Л ОСТ 37.001.115-75 | 252154-П2 | 2 | 2 | 6 | |||
| 7 | Обойма уплотнителя на щитке передка | 11-700788 | 1 | 1 | 7 | |||
| 8 | Уплотнитель оболочек тяг воздушной заслонки и ручного управления педалью дроссельной заслонки | 51-1108110 | 1 | 1 | 8 | |||
| 9 | Гайка М6х1 | 250764-П8 | 1 | 1 | 9 | |||
| 11 | Болт крепления кронштейна | 201418-П8 | 1 | 1 | 11 | |||
| 12 | Тяга ручного управления педалью привода дроссельной заслонки в сборе | 51-1108120 | 1 | 1 | 12 | |||
| 13 | Гайка М12х1,25 | 250615-П8 | 2 | 2 | 13 | |||
| 14 | Шплинт | 258012-П | 1 | 1 | 14 | |||
| 15 | Винт М5-6gх8 ОСТ 37.001.128-96 | 222496-П8 | 1 | 1 | 15 | |||
| 17 | Тяга педали привода дроссельной заслонки к карбюратору в сборе | 51-1108050-Z | 1 | 1 | 17 | |||
| 18 | Шплинт 2,5х16 | 258024-П | 2 | 2 | 18 | |||
| 19 | Шайба 6 | 252004-П8 | 2 | 2 | 19 | |||
| 20 | Пружина тяги рычага валика педали управления дроссельной заслонкой | 51-1108042 | 1 | 1 | 20 | |||
| 21 | Палец рычага тяги педали | 51-1108043 | 1 | 1 | 21 | |||
| 22 | Гайка М6 | 250608-П8 | 1 | 1 | 22 | |||
| 23 | Наконечник тяги валика привода управления дроссельной заслонкой | 70-142890 | 1 | 1 | 23 | |||
| 26 | Шаровой палец наконечника тяги валика привода управления дроссельной заслонкой | 70-142862 | 1 | 1 | 26 | |||
| 27 | Пружина акселератора | 51-1106175 | 1 | 1 | 27 | |||
| 29 | Рычаг ручного управления педалью привода дроссельной заслонки в сборе | 51-1108122 | 1 | 1 | 29 | |||
| 30 | Палец | 260034-П8 | 1 | 1 | 30 | |||
| 31 | Шайба диаметром 10 мм валика упорная | 293394-П8 | 3 | 3 | 31 | |||
| 32 | Кронштейн рычага ручного управления педалью привода дроссельной заслонки | 51-1108121 | 1 | 1 | 32 | |||
| 33 | Тяга воздушной заслонки карбюратора в сборе | 51-1108119 | 1 | 1 | 33 | |||
| 34 | Шайба 12 | 252177-П8 | 2 | 2 | 34 | |||
| 35 | Пружина валика педали | 51-1108060 | 1 | 1 | 35 | |||
| 36 | Кронштейн валика педали | 51-1108039-Б | 2 | 2 | 36 | |||
| 37 | Втулка кронштейна валика педали | 20-108041 | 2 | 2 | 37 | |||
| 38 | Подкладка кронштейна валика педали | 51-1108045 | 1 | 1 | 38 | |||
| 39 | Валик привода дроссельной заслонки с рычагами и сошкой в сборе | 51-1108029 | 1 | 1 | 39 | |||
| 40 | Сошка рычага педали | 51-1108022 | 1 | 1 | 40 | |||
| 41 | Заклепка сошки рычага педали | М-9743 | 1 | 1 | 41 | |||
| 42 | Шайба сошки педали | 11-700352 | 1 | 1 | 42 | |||
| 43 | Педаль привода дроссельной заслонки в сборе | М-9735 | 1 | 1 | 43 | |||
| 44 | Штифт установочный педали привода дроссельной заслонки | М-9753 | 2 | 2 | 44 |
