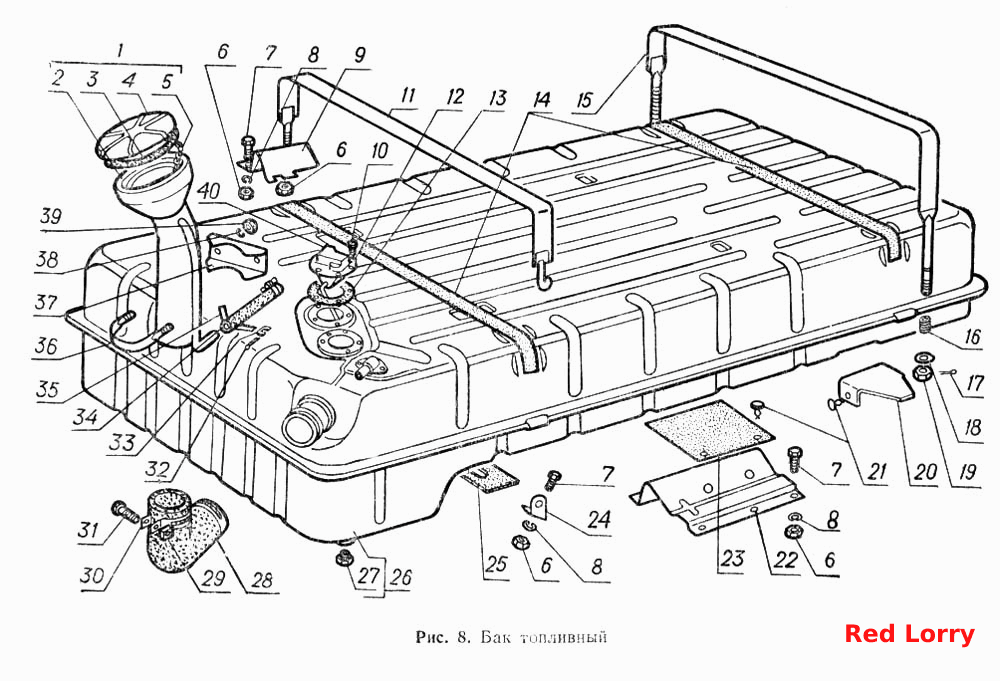

Бак топливный
100%
Название детали
Труба наливная с пробкой в сборе
Заводской номер
53-1101059
Количество на модель
1
№
1
Название детали
Труба топливного бака наливная в сборе
Заводской номер
53-1101060
Количество на модель
1
№
2
Название детали
Прокладка пробки топливного бака
Заводской номер
51-1103075-А
Количество на модель
1
№
3
Название детали
Пробка топливного бака в сборе
Заводской номер
51-1103010
Количество на модель
1
№
4
Название детали
Цепочка
Заводской номер
51-1002155-А2
Количество на модель
1
№
5
Название детали
Гайка М10х1,5
Заводской номер
250512-П29
Количество на модель
1
№
6
Название детали
Болт М10-6gх20 ОСТ 37.001.123-96
Заводской номер
201495-П29
Количество на модель
1
№
7
Название детали
Шайба 10
Заводской номер
252156-П29
Количество на модель
1
№
8
Название детали
Кронштейн крепления топливного бака передний левый
Заводской номер
52-04-1101119
Количество на модель
1
№
9
Название детали
Винт М5-6gх12 ОСТ 37.001.130-81
Заводской номер
224598-П29
Количество на модель
5
№
10
Название детали
Хомут крепления топливного бака левый в сборе
Заводской номер
53-1101110
Количество на модель
1
№
11
Название детали
Шайба 10
Заводской номер
293196-П
Количество на модель
5
№
12
Название детали
Прокладка датчика и фланца
Заводской номер
12-1104022
Количество на модель
1
№
13
Название детали
Прокладка хомута крепления топливного бака
Заводской номер
52-1101129
Количество на модель
2
№
14
Название детали
Хомут крепления топливного бака правый в сборе
Заводской номер
52-1101114
Количество на модель
1
№
15
Название детали
Пружина крепления топливного бака
Заводской номер
52-1101233
Количество на модель
2
№
16
Название детали
Шплинт х
Заводской номер
258026-П29
Количество на модель
2
№
17
Название детали
Шайба 10
Заводской номер
293312-П29
Количество на модель
2
№
18
Название детали
Гайка
Заводской номер
250976-П29
Количество на модель
2
№
19
Название детали
Прокладка топливного бака
Заводской номер
53-1101128-А
Количество на модель
1
№
20
Название детали
Пистон крепления прокладки
Заводской номер
298318-П4
Количество на модель
2
№
21
Название детали
Кронштейн крепления топливного бака передний правый
Заводской номер
52-04-1101117
Количество на модель
1
№
22
Название детали
Прокладка топливного бака
Заводской номер
53-1101126-01
Количество на модель
1
№
23
Название детали
Кронштейн крепления левой ленты топливного бака
Заводской номер
52-04-1101105
Количество на модель
1
№
24
Название детали
Прокладка крепления топливного бака
Заводской номер
52-1101120
Количество на модель
1
№
25
Название детали
Бак топливный в сборе
Заводской номер
53-1101010
Количество на модель
1
№
26
Название детали
Пробка К"
Заводской номер
353052-П29
Количество на модель
1
№
27
Название детали
Шланг
Заводской номер
52-1101070
Количество на модель
1
№
28
Название детали
Гайка М5-6Н ОСТ 37.001.112-91
Заводской номер
251086-П29
Количество на модель
2
№
29
Название детали
Хомут
Заводской номер
288019-П29
Количество на модель
9
№
30
Название детали
Винт М5х30
Заводской номер
220086-П29
Количество на модель
2
№
31
Название детали
Пряжка
Заводской номер
297580-П29
Количество на модель
2
№
33
Название детали
Шплинт 6х22
Заводской номер
297575-П29
Количество на модель
2
№
33
Название детали
Шланг воздушный трубки топливного бака
Заводской номер
52-1101078
Количество на модель
1
№
34
Название детали
Лента 10х180
Заводской номер
297582-П29
Количество на модель
2
№
35
Название детали
Стремянка крепления наливной трубы
Заводской номер
52-1101075
Количество на модель
1
№
36
Название детали
Упор наливной трубы топливного бака
Заводской номер
52-1101074
Количество на модель
1
№
37
Название детали
Шайба 8
Заводской номер
252235-П29
Количество на модель
2
№
38
Название детали
Гайка М8-6Н ОСТ 37.001.124-93
Заводской номер
250510-П29
Количество на модель
2
№
39
Название детали
Датчик указателя уровня топлива в сборе БМ120-А
Заводской номер
52-3806020
Количество на модель
1
№
40
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба наливная с пробкой в сборе | 53-1101059 | 1 | 1 | 1 | |||
| 2 | Труба топливного бака наливная в сборе | 53-1101060 | 1 | 1 | 2 | |||
| 3 | Прокладка пробки топливного бака | 51-1103075-А | 1 | 1 | 3 | |||
| 4 | Пробка топливного бака в сборе | 51-1103010 | 1 | 1 | 4 | |||
| 5 | Цепочка | 51-1002155-А2 | 1 | 1 | 5 | |||
| 6 | Гайка М10х1,5 | 250512-П29 | 1 | 1 | 6 | |||
| 7 | Болт М10-6gх20 ОСТ 37.001.123-96 | 201495-П29 | 1 | 1 | 7 | |||
| 8 | Шайба 10 | 252156-П29 | 1 | 1 | 8 | |||
| 9 | Кронштейн крепления топливного бака передний левый | 52-04-1101119 | 1 | 1 | 9 | |||
| 10 | Винт М5-6gх12 ОСТ 37.001.130-81 | 224598-П29 | 5 | 5 | 10 | |||
| 11 | Хомут крепления топливного бака левый в сборе | 53-1101110 | 1 | 1 | 11 | |||
| 12 | Шайба 10 | 293196-П | 5 | 5 | 12 | |||
| 13 | Прокладка датчика и фланца | 12-1104022 | 1 | 1 | 13 | |||
| 14 | Прокладка хомута крепления топливного бака | 52-1101129 | 2 | 2 | 14 | |||
| 15 | Хомут крепления топливного бака правый в сборе | 52-1101114 | 1 | 1 | 15 | |||
| 16 | Пружина крепления топливного бака | 52-1101233 | 2 | 2 | 16 | |||
| 17 | Шплинт х | 258026-П29 | 2 | 2 | 17 | |||
| 18 | Шайба 10 | 293312-П29 | 2 | 2 | 18 | |||
| 19 | Гайка | 250976-П29 | 2 | 2 | 19 | |||
| 20 | Прокладка топливного бака | 53-1101128-А | 1 | 1 | 20 | |||
| 21 | Пистон крепления прокладки | 298318-П4 | 2 | 2 | 21 | |||
| 22 | Кронштейн крепления топливного бака передний правый | 52-04-1101117 | 1 | 1 | 22 | |||
| 23 | Прокладка топливного бака | 53-1101126-01 | 1 | 1 | 23 | |||
| 24 | Кронштейн крепления левой ленты топливного бака | 52-04-1101105 | 1 | 1 | 24 | |||
| 25 | Прокладка крепления топливного бака | 52-1101120 | 1 | 1 | 25 | |||
| 26 | Бак топливный в сборе | 53-1101010 | 1 | 1 | 26 | |||
| 27 | Пробка К" | 353052-П29 | 1 | 1 | 27 | |||
| 28 | Шланг | 52-1101070 | 1 | 1 | 28 | |||
| 29 | Гайка М5-6Н ОСТ 37.001.112-91 | 251086-П29 | 2 | 2 | 29 | |||
| 30 | Хомут | 288019-П29 | 9 | 9 | 30 | |||
| 31 | Винт М5х30 | 220086-П29 | 2 | 2 | 31 | |||
| 33 | Пряжка | 297580-П29 | 2 | 2 | 33 | |||
| 33 | Шплинт 6х22 | 297575-П29 | 2 | 2 | 33 | |||
| 34 | Шланг воздушный трубки топливного бака | 52-1101078 | 1 | 1 | 34 | |||
| 35 | Лента 10х180 | 297582-П29 | 2 | 2 | 35 | |||
| 36 | Стремянка крепления наливной трубы | 52-1101075 | 1 | 1 | 36 | |||
| 37 | Упор наливной трубы топливного бака | 52-1101074 | 1 | 1 | 37 | |||
| 38 | Шайба 8 | 252235-П29 | 2 | 2 | 38 | |||
| 39 | Гайка М8-6Н ОСТ 37.001.124-93 | 250510-П29 | 2 | 2 | 39 | |||
| 40 | Датчик указателя уровня топлива в сборе БМ120-А | 52-3806020 | 1 | 1 | 40 |
