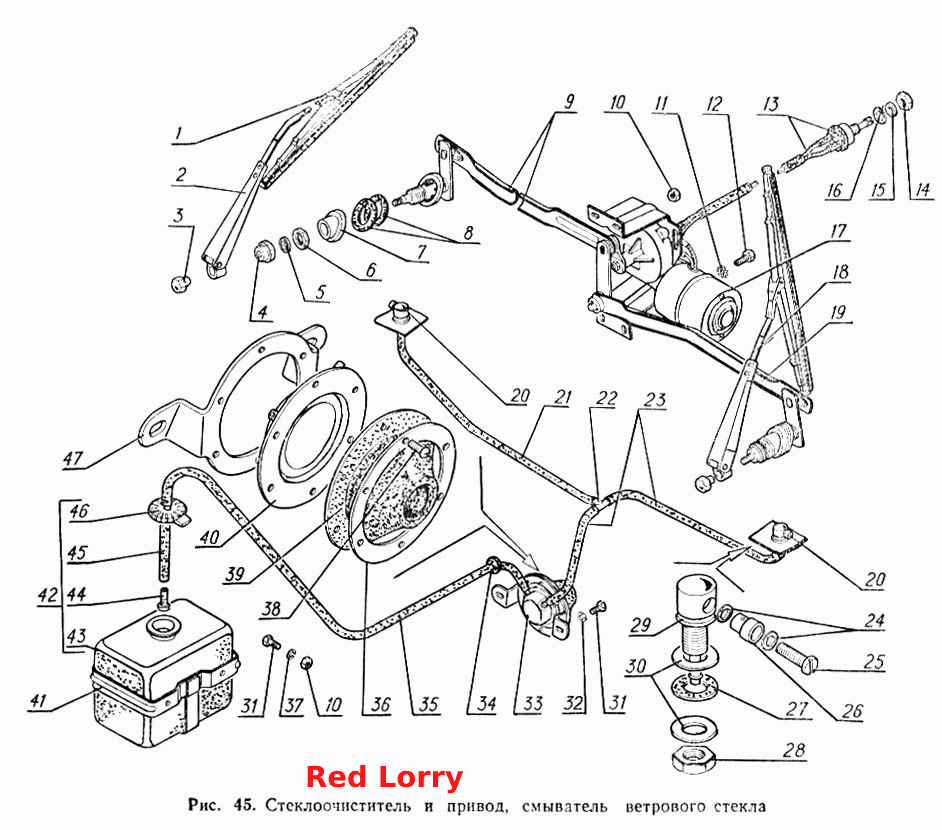

Стеклоочиститель и привод, смыватель ветрового стекла
100%
Название детали
Детали смывателя ветрового стекла (комплект для запасных частей)
Заводской номер
52-5208009
Количество на модель
1
№
Название детали
Насос омывателя ветрового стекла в сборе
Заводской номер
52-5208010-02
Количество на модель
1
№
Название детали
Стеклоочиститель и привод в сборе (СЛ100)
Заводской номер
52-5205010
Количество на модель
1
№
Название детали
Тройник
Заводской номер
24-5208190-А
Количество на модель
1
№
Название детали
Узел щетки (52-5205120)
Заводской номер
СЛ100-5205900А
Количество на модель
2
№
1
Название детали
Рычаг правый в сборе (52-5205032)
Заводской номер
СЛ100-5205030
Количество на модель
1
№
2
Название детали
Гайка
Заводской номер
СЛ9-006
Количество на модель
2
№
3
Название детали
Гайка сальниковая
Заводской номер
СЛ45А-007
Количество на модель
2
№
4
Название детали
Шайба
Заводской номер
СЛ9-5205503
Количество на модель
2
№
5
Название детали
Гайка
Заводской номер
СЛ45-005
Количество на модель
2
№
6
Название детали
Шайба фасонная
Заводской номер
СЛ100-001
Количество на модель
2
№
7
Название детали
Прокладка
Заводской номер
СЛ100-007
Количество на модель
4
№
8
Название детали
Узел правой тяги
Заводской номер
СЛ100-500
Количество на модель
1
№
9
Название детали
Гайка М6х1
Заводской номер
250508-П8
Количество на модель
2
№
10
Название детали
Орех М
Заводской номер
250508-П29
Количество на модель
2
№
10
Название детали
Шайба 6,5
Заводской номер
293226-П29
Количество на модель
4
№
11
Название детали
Болт М6х12
Заводской номер
290489-П8
Количество на модель
2
№
12
Название детали
Переключатель стеклоочистителя в сборе
Заводской номер
СЛ100-5205400
Количество на модель
1
№
13
Название детали
Гайка
Заводской номер
СЛ18А3-708
Количество на модель
1
№
14
Название детали
Шайба
Заводской номер
ММ1-28
Количество на модель
1
№
15
Название детали
Шайба 10 стопорная
Заводской номер
Н24-19
Количество на модель
1
№
16
Название детали
Электродвигатель
Заводской номер
МЭ14А-3730000
Количество на модель
1
№
17
Название детали
Рычаг левый в сборе (52-5205033)
Заводской номер
СЛ100-5205020
Количество на модель
1
№
18
Название детали
Узел левой тяги
Заводской номер
СЛ100-600
Количество на модель
1
№
19
Название детали
Жиклер опрыскивателя в сборе
Заводской номер
13-5208064
Количество на модель
2
№
20
Название детали
Шланг выпускной омывателя ветрового стекла
Заводской номер
21П-5208097-01
Количество на модель
1
№
21
Название детали
Шланг
Заводской номер
24-5208096-01
Количество на модель
2
№
23
Название детали
Шайба жиклера
Заводской номер
13-5208078
Количество на модель
4
№
24
Название детали
Винт специальный
Заводской номер
13-5208160
Количество на модель
2
№
25
Название детали
Жиклер омывателя ветрового стекла
Заводской номер
13-5208076
Количество на модель
2
№
26
Название детали
Шайба 10
Заводской номер
51Б-3816158
Количество на модель
2
№
27
Название детали
Гайка 10х1-6Н
Заводской номер
250613-П29
Количество на модель
2
№
28
Название детали
Корпус жиклера в сборе
Заводской номер
13-5208070
Количество на модель
2
№
29
Название детали
Шайба 10
Заводской номер
293304-П29
Количество на модель
4
№
30
Название детали
Болт М6-6gх12 ОСТ 37.001.123-96
Заводской номер
201416-П29
Количество на модель
2
№
31
Название детали
Шайба 2-6 ОСТ 37.001.145-75
Заводской номер
252174-П29
Количество на модель
2
№
32
Название детали
Втулка уплотнительная
Заводской номер
21-5208150
Количество на модель
1
№
34
Название детали
Шланг впускной омывателя ветрового стекла
Заводской номер
21-5208094-13
Количество на модель
1
№
35
Название детали
Кольцо крышки насоса
Заводской номер
72-5208032
Количество на модель
1
№
36
Название детали
Шайба 6Т ОСТ 37.001.115-75
Заводской номер
252134-П2
Количество на модель
2
№
37
Название детали
Винт Mx
Заводской номер
220051-П29
Количество на модель
6
№
38
Название детали
Крышка насоса омывателя ветрового стекла
Заводской номер
24-5208024-01
Количество на модель
1
№
39
Название детали
Корпус насоса омывателя ветрового стекла в сборе
Заводской номер
24-5208012-01
Количество на модель
1
№
40
Название детали
Держатель бачка омывателя ветрового стекла в сборе
Заводской номер
24-5208170
Количество на модель
1
№
41
Название детали
Бачок смывателя ветрового стекла с шлангом в сборе
Заводской номер
13-5208100-Б2
Количество на модель
1
№
42
Название детали
Бачок омывателя ветрового стекла в сборе
Заводской номер
13-5208102
Количество на модель
1
№
43
Название детали
Клапан впускной с фильтром омывателя в сборе
Заводской номер
21-5208087-02
Количество на модель
1
№
44
Название детали
Шланг омывателя
Заводской номер
13-5208154-02
Количество на модель
1
№
45
Название детали
Пробка бачка омывателя
Заводской номер
13-5208124-Б
Количество на модель
1
№
46
Название детали
Кольцо корпуса насоса
Заводской номер
52-50-5208036
Количество на модель
1
№
47
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Детали смывателя ветрового стекла (комплект для запасных частей) | 52-5208009 | 1 | 1 | |||||
| Насос омывателя ветрового стекла в сборе | 52-5208010-02 | 1 | 1 | |||||
| Стеклоочиститель и привод в сборе (СЛ100) | 52-5205010 | 1 | 1 | |||||
| Тройник | 24-5208190-А | 1 | 1 | |||||
| 1 | Узел щетки (52-5205120) | СЛ100-5205900А | 2 | 2 | 1 | |||
| 2 | Рычаг правый в сборе (52-5205032) | СЛ100-5205030 | 1 | 1 | 2 | |||
| 3 | Гайка | СЛ9-006 | 2 | 2 | 3 | |||
| 4 | Гайка сальниковая | СЛ45А-007 | 2 | 2 | 4 | |||
| 5 | Шайба | СЛ9-5205503 | 2 | 2 | 5 | |||
| 6 | Гайка | СЛ45-005 | 2 | 2 | 6 | |||
| 7 | Шайба фасонная | СЛ100-001 | 2 | 2 | 7 | |||
| 8 | Прокладка | СЛ100-007 | 4 | 4 | 8 | |||
| 9 | Узел правой тяги | СЛ100-500 | 1 | 1 | 9 | |||
| 10 | Гайка М6х1 | 250508-П8 | 2 | 2 | 10 | |||
| 10 | Орех М | 250508-П29 | 2 | 2 | 10 | |||
| 11 | Шайба 6,5 | 293226-П29 | 4 | 4 | 11 | |||
| 12 | Болт М6х12 | 290489-П8 | 2 | 2 | 12 | |||
| 13 | Переключатель стеклоочистителя в сборе | СЛ100-5205400 | 1 | 1 | 13 | |||
| 14 | Гайка | СЛ18А3-708 | 1 | 1 | 14 | |||
| 15 | Шайба | ММ1-28 | 1 | 1 | 15 | |||
| 16 | Шайба 10 стопорная | Н24-19 | 1 | 1 | 16 | |||
| 17 | Электродвигатель | МЭ14А-3730000 | 1 | 1 | 17 | |||
| 18 | Рычаг левый в сборе (52-5205033) | СЛ100-5205020 | 1 | 1 | 18 | |||
| 19 | Узел левой тяги | СЛ100-600 | 1 | 1 | 19 | |||
| 20 | Жиклер опрыскивателя в сборе | 13-5208064 | 2 | 2 | 20 | |||
| 21 | Шланг выпускной омывателя ветрового стекла | 21П-5208097-01 | 1 | 1 | 21 | |||
| 23 | Шланг | 24-5208096-01 | 2 | 2 | 23 | |||
| 24 | Шайба жиклера | 13-5208078 | 4 | 4 | 24 | |||
| 25 | Винт специальный | 13-5208160 | 2 | 2 | 25 | |||
| 26 | Жиклер омывателя ветрового стекла | 13-5208076 | 2 | 2 | 26 | |||
| 27 | Шайба 10 | 51Б-3816158 | 2 | 2 | 27 | |||
| 28 | Гайка 10х1-6Н | 250613-П29 | 2 | 2 | 28 | |||
| 29 | Корпус жиклера в сборе | 13-5208070 | 2 | 2 | 29 | |||
| 30 | Шайба 10 | 293304-П29 | 4 | 4 | 30 | |||
| 31 | Болт М6-6gх12 ОСТ 37.001.123-96 | 201416-П29 | 2 | 2 | 31 | |||
| 32 | Шайба 2-6 ОСТ 37.001.145-75 | 252174-П29 | 2 | 2 | 32 | |||
| 34 | Втулка уплотнительная | 21-5208150 | 1 | 1 | 34 | |||
| 35 | Шланг впускной омывателя ветрового стекла | 21-5208094-13 | 1 | 1 | 35 | |||
| 36 | Кольцо крышки насоса | 72-5208032 | 1 | 1 | 36 | |||
| 37 | Шайба 6Т ОСТ 37.001.115-75 | 252134-П2 | 2 | 2 | 37 | |||
| 38 | Винт Mx | 220051-П29 | 6 | 6 | 38 | |||
| 39 | Крышка насоса омывателя ветрового стекла | 24-5208024-01 | 1 | 1 | 39 | |||
| 40 | Корпус насоса омывателя ветрового стекла в сборе | 24-5208012-01 | 1 | 1 | 40 | |||
| 41 | Держатель бачка омывателя ветрового стекла в сборе | 24-5208170 | 1 | 1 | 41 | |||
| 42 | Бачок смывателя ветрового стекла с шлангом в сборе | 13-5208100-Б2 | 1 | 1 | 42 | |||
| 43 | Бачок омывателя ветрового стекла в сборе | 13-5208102 | 1 | 1 | 43 | |||
| 44 | Клапан впускной с фильтром омывателя в сборе | 21-5208087-02 | 1 | 1 | 44 | |||
| 45 | Шланг омывателя | 13-5208154-02 | 1 | 1 | 45 | |||
| 46 | Пробка бачка омывателя | 13-5208124-Б | 1 | 1 | 46 | |||
| 47 | Кольцо корпуса насоса | 52-50-5208036 | 1 | 1 | 47 |
