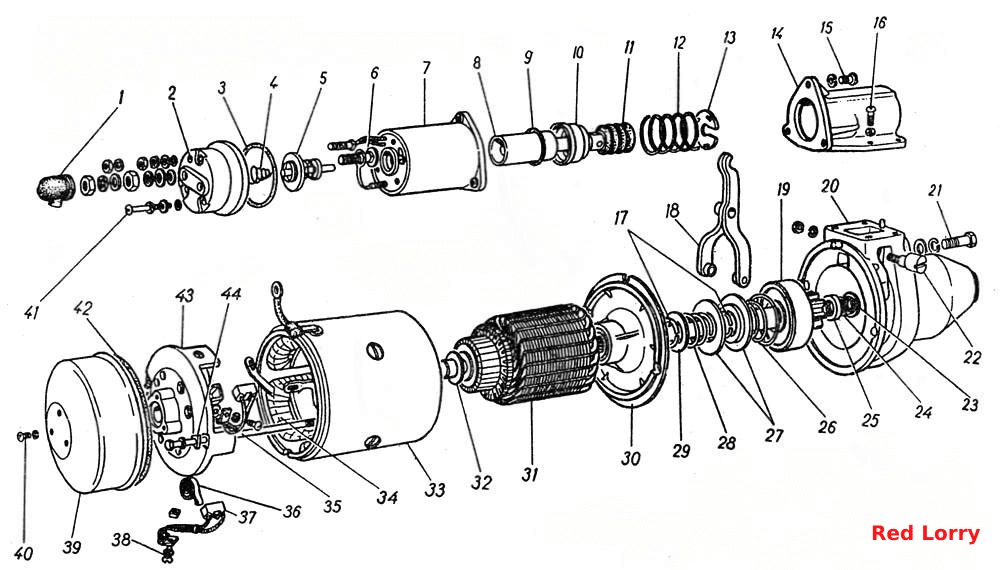

Стартер
100%
Название детали
Вывод в сборе
Заводской номер
СТ230А-3708160
Количество на модель
№
Название детали
Колпак резиновый вывода
Заводской номер
СТ230-3708183
Количество на модель
№
Название детали
Коллектор
Заводской номер
СТ230-3708220
Количество на модель
№
Название детали
Крышка со стороны привода
Заводской номер
СТ230А-3708401
Количество на модель
№
Название детали
Привод в сборе
Заводской номер
СТ230-3708600
Количество на модель
№
Название детали
Шайба
Заводской номер
6Т65Г
Количество на модель
№
Название детали
Реле стартера в сборе
Заводской номер
СТ230А-3708800
Количество на модель
№
Название детали
Шайба пружинная ГОСТ 5402-61
Заводской номер
4Н65Г
Количество на модель
№
Название детали
Шайба
Заводской номер
5Т65Г
Количество на модель
№
Название детали
Шайба пружинная
Заводской номер
252137-П2
Количество на модель
№
Название детали
Шайба 12
Заводской номер
293370-П29
Количество на модель
№
Название детали
Наконечник резиновый
Заводской номер
CT230-3708184
Количество на модель
№
1
Название детали
Крышка реле в сборе
Заводской номер
СТ230А-3708890
Количество на модель
№
2
Название детали
Кольцо уплотнительное
Заводской номер
СТ230А-3708809
Количество на модель
№
3
Название детали
Пружина плунжера
Заводской номер
СТ230-3708867
Количество на модель
№
4
Название детали
Плунжер в сборе
Заводской номер
СТ230-3708860
Количество на модель
№
5
Название детали
Болт контактный
Заводской номер
СТ230-3708832
Количество на модель
№
6
Название детали
Ярмо с крышкой в сборе
Заводской номер
СТ230А-3708830
Количество на модель
№
7
Название детали
Якорь
Заводской номер
СТ230А-3708812
Количество на модель
№
8
Название детали
Кольцо уплотнительное
Заводской номер
СТ230А-3708808
Количество на модель
№
9
Название детали
Фланец
Заводской номер
СТ230А-3708816
Количество на модель
№
10
Название детали
Сильфон
Заводской номер
ССТ230-3708803
Количество на модель
№
11
Название детали
Пружина якоря реле
Заводской номер
СТ230А-3708804
Количество на модель
№
12
Название детали
Шайба упорная
Заводской номер
СТ230А-3708814
Количество на модель
№
13
Название детали
Основание реле
Заводской номер
СТ230-3708805
Количество на модель
№
14
Название детали
Винт
Заводской номер
М6 14.58.016
Количество на модель
№
15
Название детали
Винт
Заводской номер
2М620.58.016
Количество на модель
№
16
Название детали
Кольцо пружинное
Заводской номер
СТ230-3708602
Количество на модель
№
17
Название детали
Рычаг включения привода в сборе
Заводской номер
СТ230-3708020
Количество на модель
№
18
Название детали
Муфта привода в сборе
Заводской номер
СТ230-3708610
Количество на модель
№
19
Название детали
Крышка со стороны привода
Заводской номер
СТ230А-3708400
Количество на модель
№
20
Название детали
Болт М12-6hх140
Заводской номер
291579-П29
Количество на модель
№
21
Название детали
Ось рычага
Заводской номер
СТ230-3708014
Количество на модель
№
22
Название детали
Шайба
Заводской номер
СТ230-3708005
Количество на модель
№
23
Название детали
Кольцо замковое
Заводской номер
СТ230-3708007
Количество на модель
№
24
Название детали
Кольцо упорное
Заводской номер
СТ230-3708004
Количество на модель
№
25
Название детали
Пружина
Заводской номер
СТ230-3708603-А
Количество на модель
№
26
Название детали
Втулка
Заводской номер
СТ230-3708601
Количество на модель
№
27
Название детали
Пружина
Заводской номер
СТ230-3708604
Количество на модель
№
28
Название детали
Чашка
Заводской номер
СТ230-3708606
Количество на модель
№
29
Название детали
Подшипник в сборе
Заводской номер
СТ230-3708050-А
Количество на модель
№
30
Название детали
Якорь
Заводской номер
СТ230-3708200
Количество на модель
№
31
Название детали
Шайба регулировочная
Заводской номер
СТ230-3708009
Количество на модель
№
32
Название детали
Корпус в сборе
Заводской номер
СТ230А-3708100
Количество на модель
№
33
Название детали
Катушка полюсов
Заводской номер
СТ230-3708110
Количество на модель
№
34
Название детали
Шпилька стяжная
Заводской номер
СТ230-3708О03
Количество на модель
№
35
Название детали
Щуп для приборов зажигания
Заводской номер
51-3707310
Количество на модель
№
35
Название детали
Пружина щетки
Заводской номер
СТ230-3708304
Количество на модель
№
36
Название детали
Щетка в сборе
Заводской номер
ФЭ3599164-01
Количество на модель
№
37
Название детали
Винт щетки
Заводской номер
2М510.58.016
Количество на модель
№
38
Название детали
Кожух защитный
Заводской номер
СТ230-3708041
Количество на модель
№
39
Название детали
Винт
Заводской номер
2М4Х8
Количество на модель
№
40
Название детали
Винт
Заводской номер
2М530.58.013
Количество на модель
№
41
Название детали
Кольцо уплотнительное
Заводской номер
СТ230-3708042
Количество на модель
№
42
Название детали
Крышка со стороны коллектора
Заводской номер
СТ230-3708300
Количество на модель
№
43
Название детали
Шайба специальная
Заводской номер
СТ230-3708001
Количество на модель
№
44
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вывод в сборе | СТ230А-3708160 | |||||||
| Колпак резиновый вывода | СТ230-3708183 | |||||||
| Коллектор | СТ230-3708220 | |||||||
| Крышка со стороны привода | СТ230А-3708401 | |||||||
| Привод в сборе | СТ230-3708600 | |||||||
| Шайба | 6Т65Г | |||||||
| Реле стартера в сборе | СТ230А-3708800 | |||||||
| Шайба пружинная ГОСТ 5402-61 | 4Н65Г | |||||||
| Шайба | 5Т65Г | |||||||
| Шайба пружинная | 252137-П2 | |||||||
| Шайба 12 | 293370-П29 | |||||||
| 1 | Наконечник резиновый | CT230-3708184 | 1 | |||||
| 2 | Крышка реле в сборе | СТ230А-3708890 | 2 | |||||
| 3 | Кольцо уплотнительное | СТ230А-3708809 | 3 | |||||
| 4 | Пружина плунжера | СТ230-3708867 | 4 | |||||
| 5 | Плунжер в сборе | СТ230-3708860 | 5 | |||||
| 6 | Болт контактный | СТ230-3708832 | 6 | |||||
| 7 | Ярмо с крышкой в сборе | СТ230А-3708830 | 7 | |||||
| 8 | Якорь | СТ230А-3708812 | 8 | |||||
| 9 | Кольцо уплотнительное | СТ230А-3708808 | 9 | |||||
| 10 | Фланец | СТ230А-3708816 | 10 | |||||
| 11 | Сильфон | ССТ230-3708803 | 11 | |||||
| 12 | Пружина якоря реле | СТ230А-3708804 | 12 | |||||
| 13 | Шайба упорная | СТ230А-3708814 | 13 | |||||
| 14 | Основание реле | СТ230-3708805 | 14 | |||||
| 15 | Винт | М6 14.58.016 | 15 | |||||
| 16 | Винт | 2М620.58.016 | 16 | |||||
| 17 | Кольцо пружинное | СТ230-3708602 | 17 | |||||
| 18 | Рычаг включения привода в сборе | СТ230-3708020 | 18 | |||||
| 19 | Муфта привода в сборе | СТ230-3708610 | 19 | |||||
| 20 | Крышка со стороны привода | СТ230А-3708400 | 20 | |||||
| 21 | Болт М12-6hх140 | 291579-П29 | 21 | |||||
| 22 | Ось рычага | СТ230-3708014 | 22 | |||||
| 23 | Шайба | СТ230-3708005 | 23 | |||||
| 24 | Кольцо замковое | СТ230-3708007 | 24 | |||||
| 25 | Кольцо упорное | СТ230-3708004 | 25 | |||||
| 26 | Пружина | СТ230-3708603-А | 26 | |||||
| 27 | Втулка | СТ230-3708601 | 27 | |||||
| 28 | Пружина | СТ230-3708604 | 28 | |||||
| 29 | Чашка | СТ230-3708606 | 29 | |||||
| 30 | Подшипник в сборе | СТ230-3708050-А | 30 | |||||
| 31 | Якорь | СТ230-3708200 | 31 | |||||
| 32 | Шайба регулировочная | СТ230-3708009 | 32 | |||||
| 33 | Корпус в сборе | СТ230А-3708100 | 33 | |||||
| 34 | Катушка полюсов | СТ230-3708110 | 34 | |||||
| 35 | Шпилька стяжная | СТ230-3708О03 | 35 | |||||
| 35 | Щуп для приборов зажигания | 51-3707310 | 35 | |||||
| 36 | Пружина щетки | СТ230-3708304 | 36 | |||||
| 37 | Щетка в сборе | ФЭ3599164-01 | 37 | |||||
| 38 | Винт щетки | 2М510.58.016 | 38 | |||||
| 39 | Кожух защитный | СТ230-3708041 | 39 | |||||
| 40 | Винт | 2М4Х8 | 40 | |||||
| 41 | Винт | 2М530.58.013 | 41 | |||||
| 42 | Кольцо уплотнительное | СТ230-3708042 | 42 | |||||
| 43 | Крышка со стороны коллектора | СТ230-3708300 | 43 | |||||
| 44 | Шайба специальная | СТ230-3708001 | 44 |
