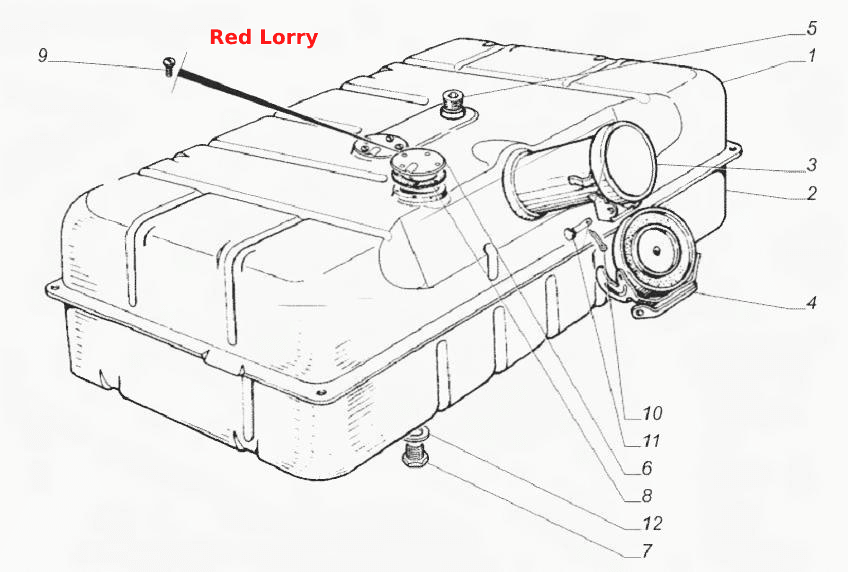

4301-1101010-02. Бак топливный
100%
Название детали
Коробка бака верхняя
Заводской номер
4301-1101015-02
Количество на модель
1
№
1
Название детали
Коробка топливного бака нижняя
Заводской номер
4301-1101044-02
Количество на модель
1
№
2
Название детали
Труба наливная
Заводской номер
4301-1101060-10
Количество на модель
1
№
3
Название детали
Пробка бака в сборе
Заводской номер
66-01-1103010-10
Количество на модель
1
№
4
Название детали
Пробка КГ"
Заводской номер
296563-П29
Количество на модель
1
№
5
Название детали
Заглушка отверстия топливного бака
Заводской номер
66-01-1101093
Количество на модель
2
№
6
Название детали
Пробка Мх, 5x12
Заводской номер
296494-П29
Количество на модель
1
№
7
Название детали
Прокладка датчика и фланца
Заводской номер
12-1104022
Количество на модель
2
№
8
Название детали
Винт М5х12
Заводской номер
4594321080
Количество на модель
6
№
9
Название детали
Шплинт
Заводской номер
258013-П29
Количество на модель
1
№
10
Название детали
Палец 6х42
Заводской номер
260021-П29
Количество на модель
1
№
11
Название детали
Прокладка диаметром мм
Заводской номер
297248-П
Количество на модель
1
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Коробка бака верхняя | 4301-1101015-02 | 1 | 1 | 1 | |||
| 2 | Коробка топливного бака нижняя | 4301-1101044-02 | 1 | 1 | 2 | |||
| 3 | Труба наливная | 4301-1101060-10 | 1 | 1 | 3 | |||
| 4 | Пробка бака в сборе | 66-01-1103010-10 | 1 | 1 | 4 | |||
| 5 | Пробка КГ" | 296563-П29 | 1 | 1 | 5 | |||
| 6 | Заглушка отверстия топливного бака | 66-01-1101093 | 2 | 2 | 6 | |||
| 7 | Пробка Мх, 5x12 | 296494-П29 | 1 | 1 | 7 | |||
| 8 | Прокладка датчика и фланца | 12-1104022 | 2 | 2 | 8 | |||
| 9 | Винт М5х12 | 4594321080 | 6 | 6 | 9 | |||
| 10 | Шплинт | 258013-П29 | 1 | 1 | 10 | |||
| 11 | Палец 6х42 | 260021-П29 | 1 | 1 | 11 | |||
| 12 | Прокладка диаметром мм | 297248-П | 1 | 1 | 12 |
