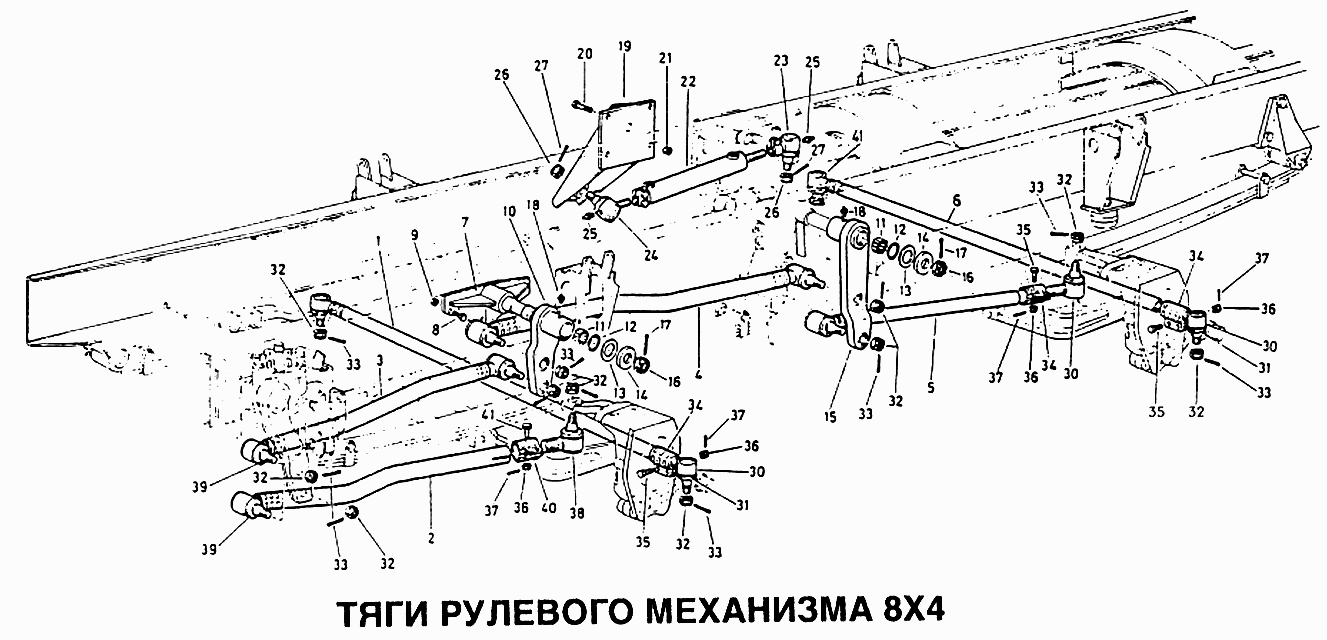

Тяги рулевого механизма 8x4
100%
Название детали
Соединительная тяга
Заводской номер
11031430066
Количество на модель
1
№
1
Название детали
Продольная рулевая тяга
Заводской номер
АZ9731430010
Количество на модель
1
№
2
Название детали
Продольная рулевая тяга
Заводской номер
АZ9731430020
Количество на модель
1
№
3
Название детали
Продольная рулевая тяга
Заводской номер
АZ9731430030
Количество на модель
1
№
4
Название детали
Продольная рулевая тяга
Заводской номер
АZ9731430040
Количество на модель
1
№
5
Название детали
Соединительная тяга
Заводской номер
А29731430002
Количество на модель
1
№
6
Название детали
Держатель пластины
Заводской номер
АZ9731430035
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
Q151В1445
Количество на модель
6
№
8
Название детали
Гайка
Заводской номер
Q33014
Количество на модель
6
№
9
Название детали
Рычаг
Заводской номер
АZ9731470030
Количество на модель
1
№
10
Название детали
Игольчатый подшипник
Заводской номер
WG90 410228
Количество на модель
4
№
11
Название детали
Кольцо
Заводской номер
1880 340023
Количество на модель
4
№
12
Название детали
Bearing Washer
Заводской номер
199018470014
Количество на модель
4
№
13
Название детали
Washer
Заводской номер
199018470015
Количество на модель
2
№
14
Название детали
Рычаг
Заводской номер
WG018470016
Количество на модель
1
№
15
Название детали
Hexagon slotted nut
Заводской номер
190003872383
Количество на модель
2
№
16
Название детали
Uncork pin
Заводской номер
Q5006350
Количество на модель
2
№
17
Название детали
Масленка
Заводской номер
19000396612
Количество на модель
2
№
18
Название детали
Кронштейн в сборе
Заводской номер
199018510018
Количество на модель
1
№
19
Название детали
Рабочий цилиндр
Заводской номер
WG9014470008
Количество на модель
1
№
22
Название детали
Сферическая прокладка
Заводской номер
АZ9118470025
Количество на модель
1
№
23
Название детали
Сферическая прокладка
Заводской номер
АZ9115470024
Количество на модель
1
№
24
Название детали
Масленка
Заводской номер
190003963112
Количество на модель
1
№
25
Название детали
Корончатая гайка
Заводской номер
Q387В20Т15
Количество на модель
1
№
26
Название детали
Корончатая гайка
Заводской номер
Q50004036
Количество на модель
1
№
27
Название детали
Шплинт
Заводской номер
Q5004036
Количество на модель
2
№
33
Название детали
Хомут
Заводской номер
199118470037
Количество на модель
1
№
34
Название детали
Болт
Заводской номер
Q151С1255
Количество на модель
1
№
35
Название детали
Шестигранная гайка
Заводской номер
Q341С12
Количество на модель
1
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Соединительная тяга | 11031430066 | 1 | 1 | 1 | |||
| 2 | Продольная рулевая тяга | АZ9731430010 | 1 | 1 | 2 | |||
| 3 | Продольная рулевая тяга | АZ9731430020 | 1 | 1 | 3 | |||
| 4 | Продольная рулевая тяга | АZ9731430030 | 1 | 1 | 4 | |||
| 5 | Продольная рулевая тяга | АZ9731430040 | 1 | 1 | 5 | |||
| 6 | Соединительная тяга | А29731430002 | 1 | 1 | 6 | |||
| 7 | Держатель пластины | АZ9731430035 | 1 | 1 | 7 | |||
| 8 | Болт | Q151В1445 | 6 | 6 | 8 | |||
| 9 | Гайка | Q33014 | 6 | 6 | 9 | |||
| 10 | Рычаг | АZ9731470030 | 1 | 1 | 10 | |||
| 11 | Игольчатый подшипник | WG90 410228 | 4 | 4 | 11 | |||
| 12 | Кольцо | 1880 340023 | 4 | 4 | 12 | |||
| 13 | Bearing Washer | 199018470014 | 4 | 4 | 13 | |||
| 14 | Washer | 199018470015 | 2 | 2 | 14 | |||
| 15 | Рычаг | WG018470016 | 1 | 1 | 15 | |||
| 16 | Hexagon slotted nut | 190003872383 | 2 | 2 | 16 | |||
| 17 | Uncork pin | Q5006350 | 2 | 2 | 17 | |||
| 18 | Масленка | 19000396612 | 2 | 2 | 18 | |||
| 19 | Кронштейн в сборе | 199018510018 | 1 | 1 | 19 | |||
| 22 | Рабочий цилиндр | WG9014470008 | 1 | 1 | 22 | |||
| 23 | Сферическая прокладка | АZ9118470025 | 1 | 1 | 23 | |||
| 24 | Сферическая прокладка | АZ9115470024 | 1 | 1 | 24 | |||
| 25 | Масленка | 190003963112 | 1 | 1 | 25 | |||
| 26 | Корончатая гайка | Q387В20Т15 | 1 | 1 | 26 | |||
| 27 | Корончатая гайка | Q50004036 | 1 | 1 | 27 | |||
| 33 | Шплинт | Q5004036 | 2 | 2 | 33 | |||
| 34 | Хомут | 199118470037 | 1 | 1 | 34 | |||
| 35 | Болт | Q151С1255 | 1 | 1 | 35 | |||
| 36 | Шестигранная гайка | Q341С12 | 1 | 1 | 36 |
