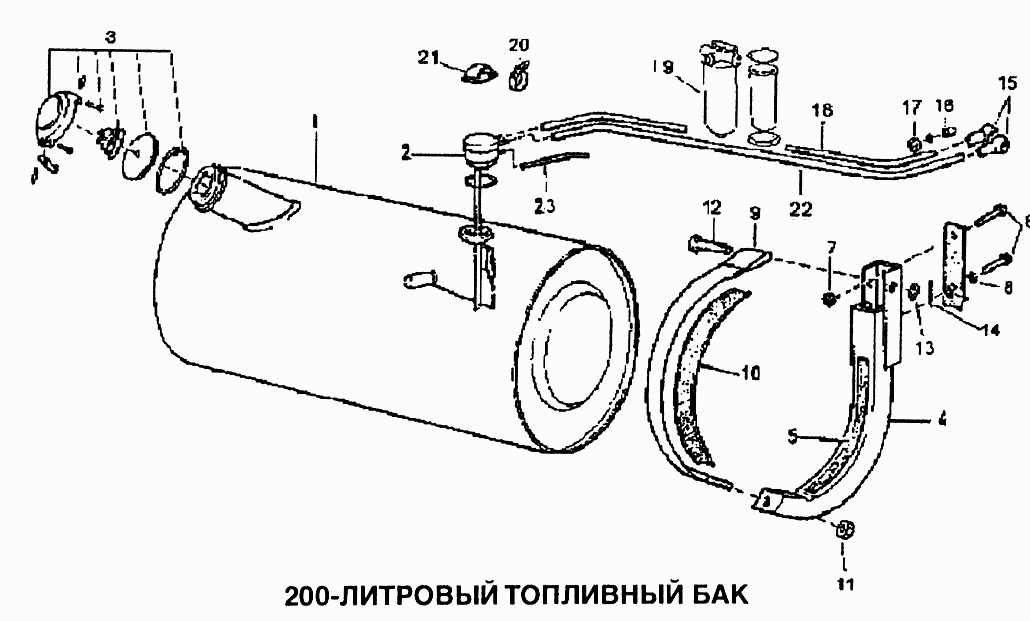

Топливный бак 200л
100%
Название детали
Шайба 8х16х2-SТ-А3С
Заводской номер
Q40106
Количество на модель
1
№
Название детали
Уголок
Заводской номер
1397 350169
Количество на модель
1
№
Название детали
Прокладка
Заводской номер
WG9100360134
Количество на модель
1
№
Название детали
Уплотнительная шайба
Заводской номер
Q72314Т5F
Количество на модель
4
№
Название детали
Гайка
Заводской номер
Q340В06
Количество на модель
1
№
Название детали
Болт с шестигранной головкой
Заводской номер
Q150В0630
Количество на модель
1
№
Название детали
Алюминиевый 200-литровый топливный бак
Заводской номер
АZ9718559001
Количество на модель
1
№
1
Название детали
Указатель уровня топлива
Заводской номер
АZ9718559001-1
Количество на модель
1
№
2
Название детали
Крышка
Заводской номер
АZ9718559001-2
Количество на модель
1
№
3
Название детали
Опора
Заводской номер
199100550006
Количество на модель
2
№
4
Название детали
Основание
Заводской номер
199100550009
Количество на модель
2
№
5
Название детали
Болт
Заводской номер
Q150В1440
Количество на модель
4
№
6
Название детали
Гайка
Заводской номер
19000388458
Количество на модель
2
№
7
Название детали
Пружинная шайба
Заводской номер
Q40314
Количество на модель
2
№
8
Название детали
Накладка
Заводской номер
WG9100550011
Количество на модель
2
№
9
Название детали
Основание
Заводской номер
WG9100550081
Количество на модель
2
№
10
Название детали
Гайка
Заводской номер
Q33210
Количество на модель
2
№
11
Название детали
Болт
Заводской номер
Q5101075
Количество на модель
2
№
12
Название детали
Шайба
Заводской номер
Q40110
Количество на модель
2
№
13
Название детали
Шплинт
Заводской номер
Q5003214
Количество на модель
2
№
14
Название детали
Соединительный шланг
Заводской номер
WG9014230017
Количество на модель
2
№
15
Название детали
Болт
Заводской номер
90003962621
Количество на модель
2
№
16
Название детали
Всасывающий трубопровод
Заводской номер
АZ9112550120
Количество на модель
190
№
18
Название детали
Элемент предварительного топливного фильтра
Заводской номер
WG9725550002-1
Количество на модель
1
№
19
Название детали
Предварительный топливный фильтр
Заводской номер
WG9725550002
Количество на модель
1
№
19
Название детали
Хомут А5х180
Заводской номер
190003171393
Количество на модель
2
№
20
Название детали
Зажим
Заводской номер
199000770296
Количество на модель
1
№
21
Название детали
Возвратный трубопровод 10х1
Заводской номер
А29112550120
Количество на модель
195
№
22
Название детали
Соединитель
Заводской номер
199114550021
Количество на модель
1
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Шайба 8х16х2-SТ-А3С | Q40106 | 1 | 1 | |||||
| Уголок | 1397 350169 | 1 | 1 | |||||
| Прокладка | WG9100360134 | 1 | 1 | |||||
| Уплотнительная шайба | Q72314Т5F | 4 | 4 | |||||
| Гайка | Q340В06 | 1 | 1 | |||||
| Болт с шестигранной головкой | Q150В0630 | 1 | 1 | |||||
| 1 | Алюминиевый 200-литровый топливный бак | АZ9718559001 | 1 | 1 | 1 | |||
| 2 | Указатель уровня топлива | АZ9718559001-1 | 1 | 1 | 2 | |||
| 3 | Крышка | АZ9718559001-2 | 1 | 1 | 3 | |||
| 4 | Опора | 199100550006 | 2 | 2 | 4 | |||
| 5 | Основание | 199100550009 | 2 | 2 | 5 | |||
| 6 | Болт | Q150В1440 | 4 | 4 | 6 | |||
| 7 | Гайка | 19000388458 | 2 | 2 | 7 | |||
| 8 | Пружинная шайба | Q40314 | 2 | 2 | 8 | |||
| 9 | Накладка | WG9100550011 | 2 | 2 | 9 | |||
| 10 | Основание | WG9100550081 | 2 | 2 | 10 | |||
| 11 | Гайка | Q33210 | 2 | 2 | 11 | |||
| 12 | Болт | Q5101075 | 2 | 2 | 12 | |||
| 13 | Шайба | Q40110 | 2 | 2 | 13 | |||
| 14 | Шплинт | Q5003214 | 2 | 2 | 14 | |||
| 15 | Соединительный шланг | WG9014230017 | 2 | 2 | 15 | |||
| 16 | Болт | 90003962621 | 2 | 2 | 16 | |||
| 18 | Всасывающий трубопровод | АZ9112550120 | 190 | 190 | 18 | |||
| 19 | Элемент предварительного топливного фильтра | WG9725550002-1 | 1 | 1 | 19 | |||
| 19 | Предварительный топливный фильтр | WG9725550002 | 1 | 1 | 19 | |||
| 20 | Хомут А5х180 | 190003171393 | 2 | 2 | 20 | |||
| 21 | Зажим | 199000770296 | 1 | 1 | 21 | |||
| 22 | Возвратный трубопровод 10х1 | А29112550120 | 195 | 195 | 22 | |||
| 23 | Соединитель | 199114550021 | 1 | 1 | 23 |
