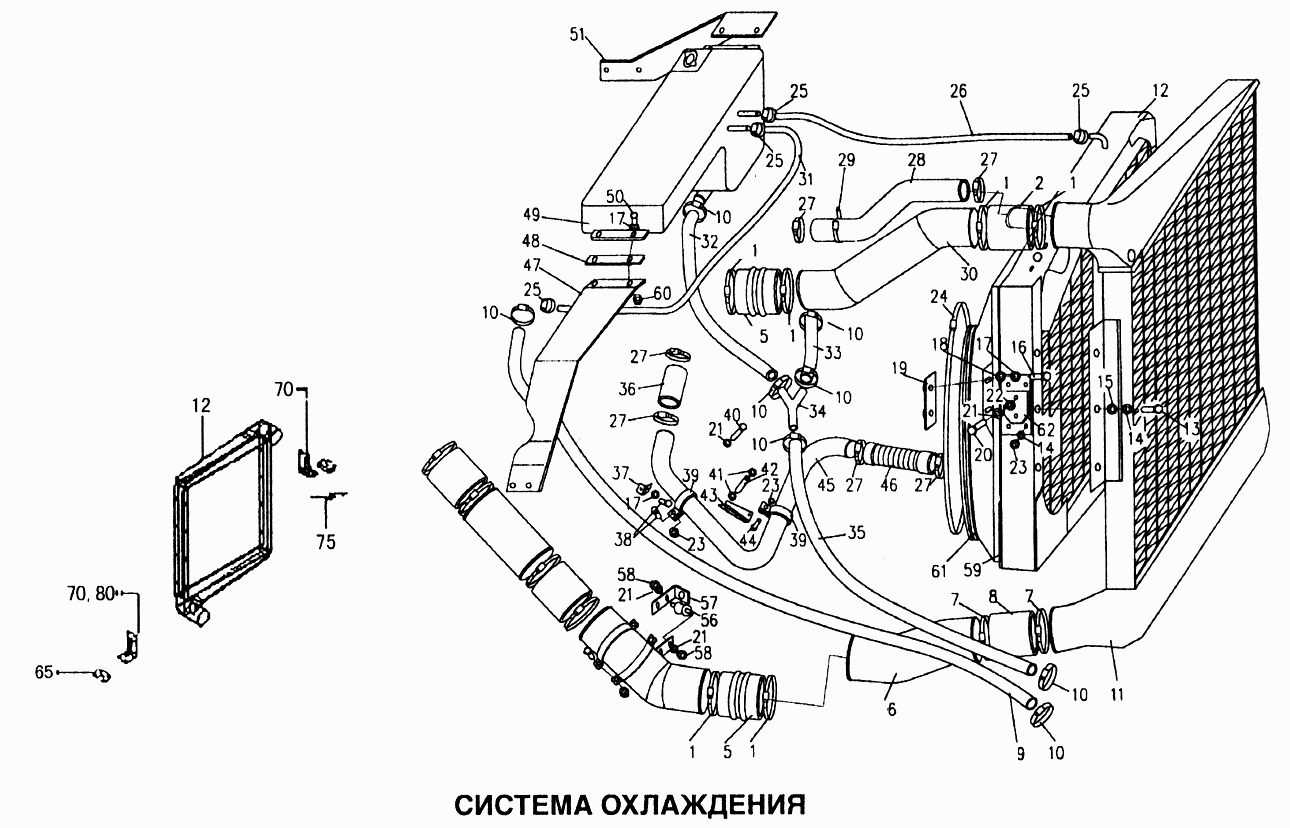

Система охлаждения
100%
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
9
№
17
Название детали
Шайба
Заводской номер
Q40010
Количество на модель
8
№
Название детали
Болт
Заводской номер
Q150В1025
Количество на модель
2
№
Название детали
Гайка
Заводской номер
Q33210
Количество на модель
8
№
Название детали
Гайка
Заводской номер
Q340В10
Количество на модель
2
№
Название детали
Кронштейн
Заводской номер
АZ9716530505
Количество на модель
1
№
Название детали
Болт
Заводской номер
Q150В01816
Количество на модель
8
№
Название детали
Пружинная шайба
Заводской номер
Q40310
Количество на модель
9
№
21
Название детали
Хомут
Заводской номер
190003989315
Количество на модель
10
№
1
Название детали
Шланг
Заводской номер
WG9719530108
Количество на модель
1
№
2
Название детали
Шланг
Заводской номер
WG9725538041
Количество на модель
1
№
2
Название детали
Шланг
Заводской номер
WG9725538043
Количество на модель
1
№
5
Название детали
Соединительный шланг
Заводской номер
WG9719530107
Количество на модель
2
№
5
Название детали
Шланг
Заводской номер
WG1620840060
Количество на модель
1
№
9
Название детали
Хомут
Заводской номер
1900043989301
Количество на модель
8
№
10
Название детали
Вторичный охладитель
Заводской номер
WG9719530250
Количество на модель
1
№
11
Название детали
Радиатор
Заводской номер
WG9719530230
Количество на модель
1
№
12
Название детали
Болт
Заводской номер
Q150В0816
Количество на модель
6
№
13
Название детали
Шайба
Заводской номер
Q40008
Количество на модель
14
№
14
Название детали
Шайба
Заводской номер
Q41208
Количество на модель
6
№
15
Название детали
Болт
Заводской номер
Q150В0820
Количество на модель
4
№
16
Название детали
Wаshеr
Заводской номер
Q40108
Количество на модель
4
№
18
Название детали
Крепеж
Заводской номер
1780 530009
Количество на модель
2
№
19
Название детали
Болт
Заводской номер
Q150В1018
Количество на модель
4
№
20
Название детали
Шайба
Заводской номер
Q40110
Количество на модель
4
№
22
Название детали
Гайка
Заводской номер
Q33208
Количество на модель
10
№
23
Название детали
Хомут
Заводской номер
190003980204
Количество на модель
1
№
24
Название детали
Хомут
Заводской номер
190003989300
Количество на модель
4
№
25
Название детали
Шланг
Заводской номер
WG9114530138
Количество на модель
4
№
26
Название детали
Хомут
Заводской номер
АZ9003980010
Количество на модель
6
№
27
Название детали
Входной водяной трубопровод
Заводской номер
WG9719530111
Количество на модель
1
№
28
Название детали
Выходной воздушный трубопровод
Заводской номер
АZ9719530122
Количество на модель
1
№
30
Название детали
Шланг
Заводской номер
WG9114530139
Количество на модель
1
№
31
Название детали
Шланг
Заводской номер
WG9716530307
Количество на модель
1
№
32
Название детали
Шланг
Заводской номер
WG9716530305
Количество на модель
1
№
33
Название детали
Соединительный патрубок
Заводской номер
WG9716530510
Количество на модель
1
№
34
Название детали
Шланг
Заводской номер
WG9112530468
Количество на модель
1
№
35
Название детали
Шланг
Заводской номер
WG9719530228
Количество на модель
1
№
36
Название детали
Выходной водяной трубопровод
Заводской номер
WG9719530212
Количество на модель
1
№
45
Название детали
Шланг
Заводской номер
WG9719530227
Количество на модель
1
№
46
Название детали
Расширительный бачок
Заводской номер
WG9719530260
Количество на модель
1
№
49
Название детали
Кожух
Заводской номер
АZ9719530132
Количество на модель
1
№
61
Название детали
Резиновый держатель
Заводской номер
АZ9719530272
Количество на модель
2
№
65
Название детали
Кронштейн левый радиатора
Заводской номер
АZ9719530201
Количество на модель
1
№
70
Название детали
Кронштейн правый радиатора
Заводской номер
АZ9719530202
Количество на модель
1
№
70
Название детали
Правая опора
Заводской номер
АZ9719530206
Количество на модель
1
№
75
Название детали
Левая опора
Заводской номер
АZ9719530205
Количество на модель
1
№
75
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 17 | Пружинная шайба | Q40308 | 9 | 9 | 17 | |||
| Шайба | Q40010 | 8 | 8 | |||||
| Болт | Q150В1025 | 2 | 2 | |||||
| Гайка | Q33210 | 8 | 8 | |||||
| Гайка | Q340В10 | 2 | 2 | |||||
| Кронштейн | АZ9716530505 | 1 | 1 | |||||
| Болт | Q150В01816 | 8 | 8 | |||||
| 21 | Пружинная шайба | Q40310 | 9 | 9 | 21 | |||
| 1 | Хомут | 190003989315 | 10 | 10 | 1 | |||
| 2 | Шланг | WG9719530108 | 1 | 1 | 2 | |||
| 2 | Шланг | WG9725538041 | 1 | 1 | 2 | |||
| 5 | Шланг | WG9725538043 | 1 | 1 | 5 | |||
| 5 | Соединительный шланг | WG9719530107 | 2 | 2 | 5 | |||
| 9 | Шланг | WG1620840060 | 1 | 1 | 9 | |||
| 10 | Хомут | 1900043989301 | 8 | 8 | 10 | |||
| 11 | Вторичный охладитель | WG9719530250 | 1 | 1 | 11 | |||
| 12 | Радиатор | WG9719530230 | 1 | 1 | 12 | |||
| 13 | Болт | Q150В0816 | 6 | 6 | 13 | |||
| 14 | Шайба | Q40008 | 14 | 14 | 14 | |||
| 15 | Шайба | Q41208 | 6 | 6 | 15 | |||
| 16 | Болт | Q150В0820 | 4 | 4 | 16 | |||
| 18 | Wаshеr | Q40108 | 4 | 4 | 18 | |||
| 19 | Крепеж | 1780 530009 | 2 | 2 | 19 | |||
| 20 | Болт | Q150В1018 | 4 | 4 | 20 | |||
| 22 | Шайба | Q40110 | 4 | 4 | 22 | |||
| 23 | Гайка | Q33208 | 10 | 10 | 23 | |||
| 24 | Хомут | 190003980204 | 1 | 1 | 24 | |||
| 25 | Хомут | 190003989300 | 4 | 4 | 25 | |||
| 26 | Шланг | WG9114530138 | 4 | 4 | 26 | |||
| 27 | Хомут | АZ9003980010 | 6 | 6 | 27 | |||
| 28 | Входной водяной трубопровод | WG9719530111 | 1 | 1 | 28 | |||
| 30 | Выходной воздушный трубопровод | АZ9719530122 | 1 | 1 | 30 | |||
| 31 | Шланг | WG9114530139 | 1 | 1 | 31 | |||
| 32 | Шланг | WG9716530307 | 1 | 1 | 32 | |||
| 33 | Шланг | WG9716530305 | 1 | 1 | 33 | |||
| 34 | Соединительный патрубок | WG9716530510 | 1 | 1 | 34 | |||
| 35 | Шланг | WG9112530468 | 1 | 1 | 35 | |||
| 36 | Шланг | WG9719530228 | 1 | 1 | 36 | |||
| 45 | Выходной водяной трубопровод | WG9719530212 | 1 | 1 | 45 | |||
| 46 | Шланг | WG9719530227 | 1 | 1 | 46 | |||
| 49 | Расширительный бачок | WG9719530260 | 1 | 1 | 49 | |||
| 61 | Кожух | АZ9719530132 | 1 | 1 | 61 | |||
| 65 | Резиновый держатель | АZ9719530272 | 2 | 2 | 65 | |||
| 70 | Кронштейн левый радиатора | АZ9719530201 | 1 | 1 | 70 | |||
| 70 | Кронштейн правый радиатора | АZ9719530202 | 1 | 1 | 70 | |||
| 75 | Правая опора | АZ9719530206 | 1 | 1 | 75 | |||
| 75 | Левая опора | АZ9719530205 | 1 | 1 | 75 |
