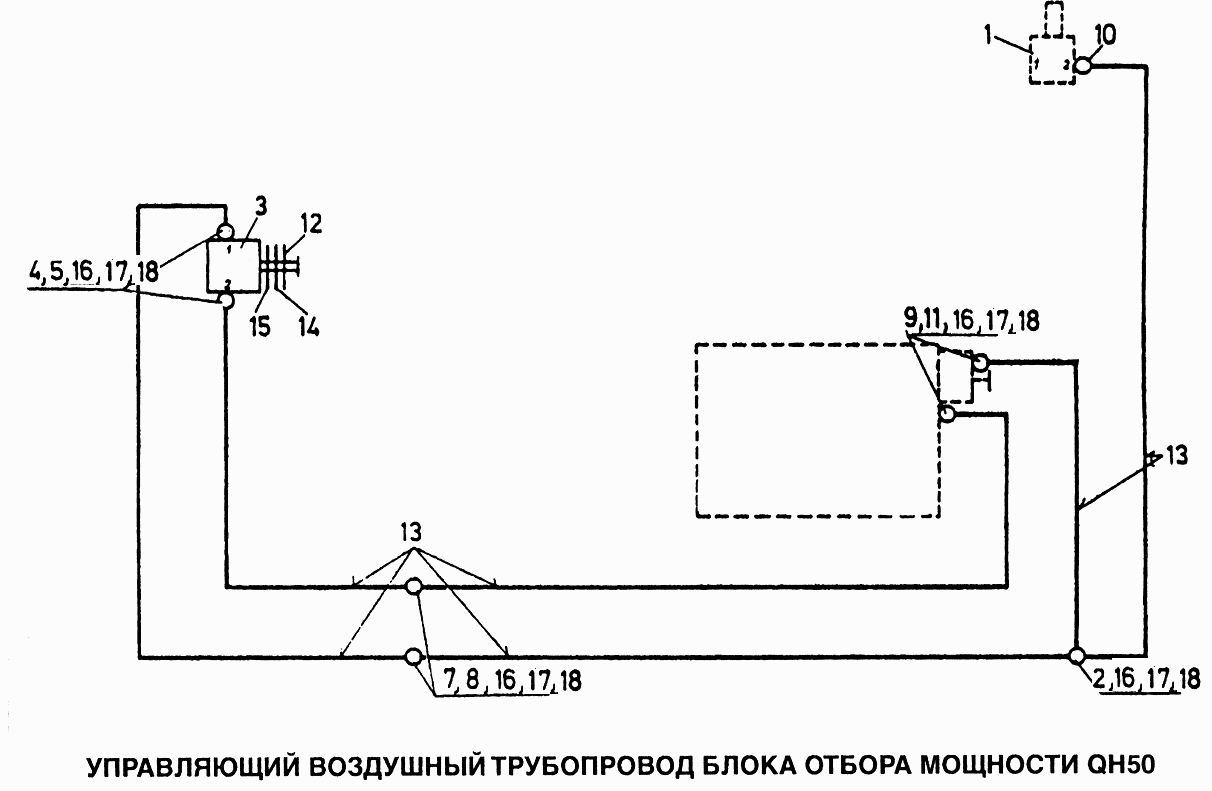

Управляющий воздушный трубопровод блока отбора мощности QH50
100%
Название детали
Электромагнитный клапан
Заводской номер
179100710008
Количество на модель
1
№
1
Название детали
Тройник
Заводской номер
190003559482
Количество на модель
1
№
2
Название детали
Управляющий клапан
Заводской номер
179100360032
Количество на модель
1
№
3
Название детали
Болт
Заводской номер
190003559496
Количество на модель
2
№
4
Название детали
Уплотнительное кольцо
Заводской номер
190003098012
Количество на модель
1
№
5
Название детали
DIN 00936 6-гранная гайка М12х1,5-05-АЗС
Заводской номер
190003871526
Количество на модель
2
№
7
Название детали
Штуцер
Заводской номер
190003559472
Количество на модель
2
№
8
Название детали
Штуцер
Заводской номер
199112280011
Количество на модель
2
№
9
Название детали
Соединитель
Заводской номер
190003559766
Количество на модель
1
№
10
Название детали
Пластина
Заводской номер
199100270057
Количество на модель
1
№
12
Название детали
Pipe
Заводской номер
190003179782
Количество на модель
№
13
Название детали
Гайка
Заводской номер
199100270003
Количество на модель
1
№
14
Название детали
Шайба
Заводской номер
АZ9100270001
Количество на модель
1
№
15
Название детали
Шланг
Заводской номер
199014280016
Количество на модель
12
№
16
Название детали
Гайка
Заводской номер
190003559516
Количество на модель
12
№
17
Название детали
Втулка
Заводской номер
190003559561
Количество на модель
12
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Электромагнитный клапан | 179100710008 | 1 | 1 | 1 | |||
| 2 | Тройник | 190003559482 | 1 | 1 | 2 | |||
| 3 | Управляющий клапан | 179100360032 | 1 | 1 | 3 | |||
| 4 | Болт | 190003559496 | 2 | 2 | 4 | |||
| 5 | Уплотнительное кольцо | 190003098012 | 1 | 1 | 5 | |||
| 7 | DIN 00936 6-гранная гайка М12х1,5-05-АЗС | 190003871526 | 2 | 2 | 7 | |||
| 8 | Штуцер | 190003559472 | 2 | 2 | 8 | |||
| 9 | Штуцер | 199112280011 | 2 | 2 | 9 | |||
| 10 | Соединитель | 190003559766 | 1 | 1 | 10 | |||
| 12 | Пластина | 199100270057 | 1 | 1 | 12 | |||
| 13 | Pipe | 190003179782 | 13 | |||||
| 14 | Гайка | 199100270003 | 1 | 1 | 14 | |||
| 15 | Шайба | АZ9100270001 | 1 | 1 | 15 | |||
| 16 | Шланг | 199014280016 | 12 | 12 | 16 | |||
| 17 | Гайка | 190003559516 | 12 | 12 | 17 | |||
| 18 | Втулка | 190003559561 | 12 | 12 | 18 |
