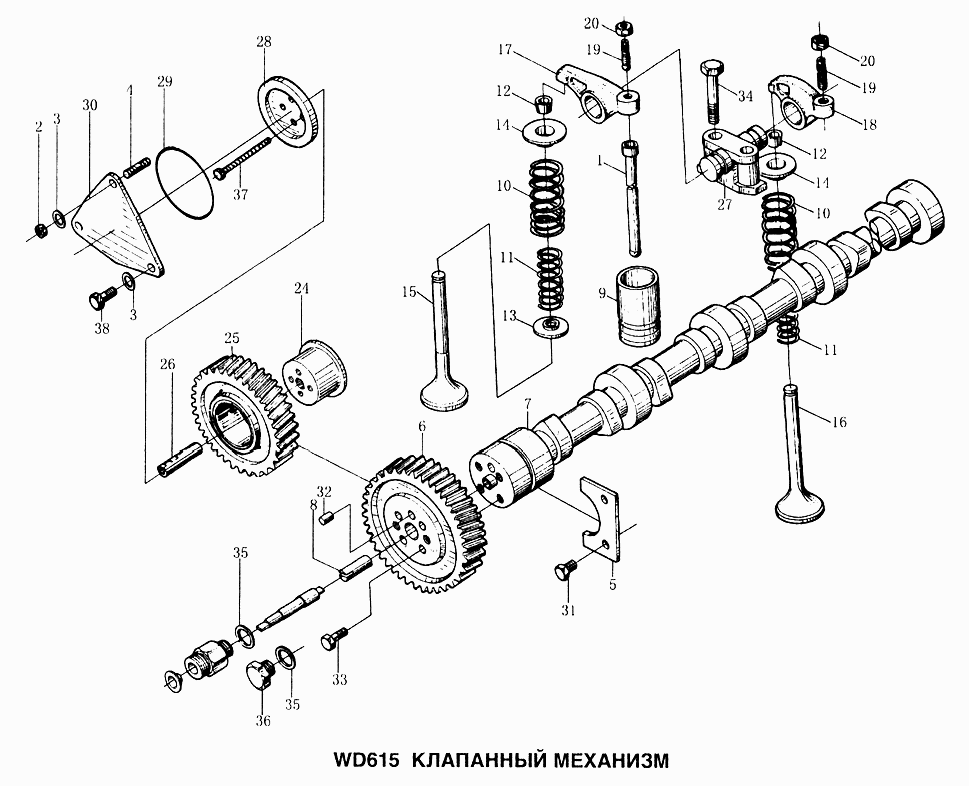

Клапанный механизм
100%
Название детали
Толкатель клапана
Заводской номер
614 050058С
Количество на модель
1
№
1
Название детали
Орех
Заводской номер
90003871252
Количество на модель
3
№
2
Название детали
Шайба пружинная
Заводской номер
90003932023
Количество на модель
2
№
3
Название детали
Шпилька двусторонняя
Заводской номер
90003813414
Количество на модель
3
№
4
Название детали
Фланец
Заводской номер
614 050133
Количество на модель
1
№
5
Название детали
Шестерня распределительного вала
Заводской номер
614 050053
Количество на модель
1
№
6
Название детали
Распредвал
Заводской номер
61500050096
Количество на модель
1
№
7
Название детали
Распределительный вал
Заводской номер
61560050004
Количество на модель
№
7
Название детали
Шпилька
Заводской номер
90003901409
Количество на модель
1
№
8
Название детали
Направляющая
Заводской номер
614 050079
Количество на модель
№
8
Название детали
Втулка
Заводской номер
61500050032
Количество на модель
12
№
9
Название детали
Внешняя пружина клапана
Заводской номер
61500050002
Количество на модель
12
№
10
Название детали
Пружина клапана внутренняя
Заводской номер
61500050001
Количество на модель
12
№
11
Название детали
Сухарь клапана
Заводской номер
81500050021
Количество на модель
24
№
12
Название детали
Втулка упорная конусовидная
Заводской номер
61500050025
Количество на модель
№
12
Название детали
Основание пружины
Заводской номер
614 050017
Количество на модель
6
№
13
Название детали
Шайба ограничительная
Заводской номер
61500050109
Количество на модель
6
№
14
Название детали
Впускной клапан
Заводской номер
61460050007
Количество на модель
6
№
15
Название детали
Впускной клапан
Заводской номер
61560050042
Количество на модель
№
15
Название детали
Клапан
Заводской номер
61560050041
Количество на модель
6
№
16
Название детали
Коромысло
Заводской номер
614 050048
Количество на модель
6
№
17
Название детали
Коромысло
Заводской номер
614 050049
Количество на модель
6
№
18
Название детали
Болт
Заводской номер
614 050010
Количество на модель
12
№
19
Название детали
Гайка винта регулировочного
Заводской номер
2130050065
Количество на модель
12
№
20
Название детали
Вал средней шестерни
Заводской номер
61560050044
Количество на модель
1
№
24
Название детали
Средняя шестерня
Заводской номер
61560050053
Количество на модель
1
№
25
Название детали
ВАЛ
Заводской номер
61560050058
Количество на модель
1
№
26
Название детали
Держатель коромысла
Заводской номер
614 050119
Количество на модель
6
№
27
Название детали
Пластина соединительная
Заводской номер
61560050045
Количество на модель
1
№
28
Название детали
Уплотнительное кольцо
Заводской номер
90003120602
Количество на модель
1
№
29
Название детали
Крышка
Заводской номер
61560050046А
Количество на модель
1
№
30
Название детали
Болт
Заводской номер
90003802411
Количество на модель
2
№
31
Название детали
Болт
Заводской номер
90003802443
Количество на модель
4
№
33
Название детали
Болт
Заводской номер
90003802655
Количество на модель
12
№
34
Название детали
Болт
Заводской номер
61560050059
Количество на модель
4
№
37
Название детали
Воздушный колпачок
Заводской номер
61500050105
Количество на модель
12
№
38
Название детали
Болт (под угольник)
Заводской номер
90003862419
Количество на модель
1
№
39
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Толкатель клапана | 614 050058С | 1 | 1 | 1 | |||
| 2 | Орех | 90003871252 | 3 | 3 | 2 | |||
| 3 | Шайба пружинная | 90003932023 | 2 | 2 | 3 | |||
| 4 | Шпилька двусторонняя | 90003813414 | 3 | 3 | 4 | |||
| 5 | Фланец | 614 050133 | 1 | 1 | 5 | |||
| 6 | Шестерня распределительного вала | 614 050053 | 1 | 1 | 6 | |||
| 7 | Распредвал | 61500050096 | 1 | 1 | 7 | |||
| 7 | Распределительный вал | 61560050004 | 7 | |||||
| 8 | Шпилька | 90003901409 | 1 | 1 | 8 | |||
| 8 | Направляющая | 614 050079 | 8 | |||||
| 9 | Втулка | 61500050032 | 12 | 12 | 9 | |||
| 10 | Внешняя пружина клапана | 61500050002 | 12 | 12 | 10 | |||
| 11 | Пружина клапана внутренняя | 61500050001 | 12 | 12 | 11 | |||
| 12 | Сухарь клапана | 81500050021 | 24 | 24 | 12 | |||
| 12 | Втулка упорная конусовидная | 61500050025 | 12 | |||||
| 13 | Основание пружины | 614 050017 | 6 | 6 | 13 | |||
| 14 | Шайба ограничительная | 61500050109 | 6 | 6 | 14 | |||
| 15 | Впускной клапан | 61460050007 | 6 | 6 | 15 | |||
| 15 | Впускной клапан | 61560050042 | 15 | |||||
| 16 | Клапан | 61560050041 | 6 | 6 | 16 | |||
| 17 | Коромысло | 614 050048 | 6 | 6 | 17 | |||
| 18 | Коромысло | 614 050049 | 6 | 6 | 18 | |||
| 19 | Болт | 614 050010 | 12 | 12 | 19 | |||
| 20 | Гайка винта регулировочного | 2130050065 | 12 | 12 | 20 | |||
| 24 | Вал средней шестерни | 61560050044 | 1 | 1 | 24 | |||
| 25 | Средняя шестерня | 61560050053 | 1 | 1 | 25 | |||
| 26 | ВАЛ | 61560050058 | 1 | 1 | 26 | |||
| 27 | Держатель коромысла | 614 050119 | 6 | 6 | 27 | |||
| 28 | Пластина соединительная | 61560050045 | 1 | 1 | 28 | |||
| 29 | Уплотнительное кольцо | 90003120602 | 1 | 1 | 29 | |||
| 30 | Крышка | 61560050046А | 1 | 1 | 30 | |||
| 31 | Болт | 90003802411 | 2 | 2 | 31 | |||
| 33 | Болт | 90003802443 | 4 | 4 | 33 | |||
| 34 | Болт | 90003802655 | 12 | 12 | 34 | |||
| 37 | Болт | 61560050059 | 4 | 4 | 37 | |||
| 38 | Воздушный колпачок | 61500050105 | 12 | 12 | 38 | |||
| 39 | Болт (под угольник) | 90003862419 | 1 | 1 | 39 |
