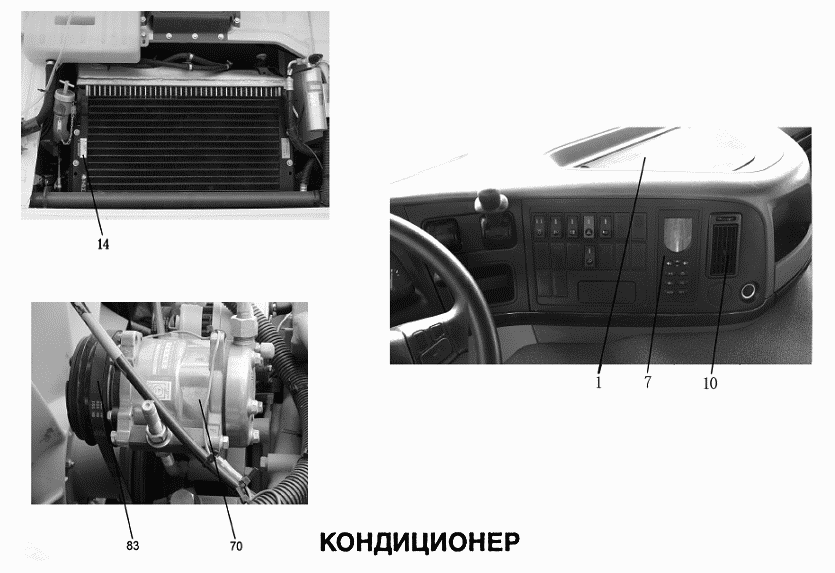

Кондиционер
100%
Название детали
Болт
Заводской номер
Q150В0830
Количество на модель
2
№
Название детали
Пластина
Заводской номер
АZ1630840021
Количество на модель
1
№
Название детали
Прокладка
Заводской номер
АZ1630840401
Количество на модель
1
№
Название детали
Подвод воздуха задний
Заводской номер
АZ1630840036
Количество на модель
1
№
Название детали
Шайба
Заводской номер
Q40306
Количество на модель
2
№
19
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
2
№
Название детали
Пружинное стопорное кольцо
Заводской номер
АZ1630840065
Количество на модель
1
№
Название детали
Пружинное стопорное кольцо
Заводской номер
Q43660
Количество на модель
1
№
Название детали
Радиатор
Заводской номер
АZ1630840047
Количество на модель
1
№
Название детали
Радиатор
Заводской номер
АZ1630840324
Количество на модель
1
№
Название детали
Основание
Заводской номер
АZ1630840053
Количество на модель
2
№
Название детали
Коническая шестерня
Заводской номер
АZ1630840034
Количество на модель
2
№
Название детали
Болт
Заводской номер
Q2723525
Количество на модель
2
№
Название детали
Вал
Заводской номер
АZ1630840035
Количество на модель
1
№
Название детали
Вал конической шестерни
Заводской номер
АZ1630840315
Количество на модель
1
№
Название детали
Верхняя часть корпуса
Заводской номер
АZ1630840311
Количество на модель
1
№
Название детали
Подвод воздуха передний
Заводской номер
АZ1630840040
Количество на модель
1
№
Название детали
Подвод воздуха правый
Заводской номер
АZ1630840038
Количество на модель
1
№
Название детали
Гайка шестигранная с буртиком
Заводской номер
Q33008
Количество на модель
1
№
Название детали
Гайка
Заводской номер
Q340В08
Количество на модель
4
№
Название детали
Соединитель
Заводской номер
АZ1630840063
Количество на модель
8
№
Название детали
Рычаг
Заводской номер
АZ1630840313
Количество на модель
1
№
Название детали
Тяга
Заводской номер
АZ1630840045
Количество на модель
2
№
Название детали
Подвод воздуха левый
Заводской номер
АZ1630840037
Количество на модель
1
№
Название детали
Шайба
Заводской номер
Q40208
Количество на модель
2
№
Название детали
Шайба
Заводской номер
Q40206
Количество на модель
2
№
19
Название детали
Шайба
Заводской номер
АZ1630840052
Количество на модель
1
№
Название детали
Уплотнительное кольцо
Заводской номер
АZ1630840016
Количество на модель
1
№
Название детали
Тяга
Заводской номер
АZ1630840046
Количество на модель
1
№
Название детали
Тяга
Заводской номер
АZ1630840314
Количество на модель
1
№
Название детали
Тяга
Заводской номер
АZ1630840041
Количество на модель
2
№
Название детали
Тяга
Заводской номер
АZ1630840039
Количество на модель
1
№
Название детали
Уплотнение
Заводской номер
АZ1630840093
Количество на модель
1
№
Название детали
Резиновая втулка
Заводской номер
АZ1630840062
Количество на модель
2
№
3
Название детали
Washer
Заводской номер
Q2714825
Количество на модель
2
№
4
Название детали
Стопорное кольцо
Заводской номер
190003989340
Количество на модель
6
№
5
Название детали
Шланг
Заводской номер
WG1642840091
Количество на модель
2
№
6
Название детали
Стальная трубка
Заводской номер
АZ1642840013
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
Q1840816
Количество на модель
1
№
8
Название детали
Защитная сетка
Заводской номер
А21642840084
Количество на модель
1
№
9
Название детали
Болт
Заводской номер
Q150В0620
Количество на модель
2
№
10
Название детали
Болт
Заводской номер
Q1840825
Количество на модель
1
№
11
Название детали
Шланг
Заводской номер
WG1642840092
Количество на модель
2
№
12
Название детали
Болт
Заводской номер
Q150В0640
Количество на модель
6
№
13
Название детали
Конденсер
Заводской номер
WG1630820073
Количество на модель
1
№
14
Название детали
Кронштейн левый конденсера
Заводской номер
WG1642820011
Количество на модель
1
№
15
Название детали
Кронштейн правый конденсера
Заводской номер
WG1642828012
Количество на модель
№
15
Название детали
Кронштейн правый конденсера
Заводской номер
WG1642820012
Количество на модель
1
№
15
Название детали
Кронштейн левый конденсера
Заводской номер
WG1642828011
Количество на модель
1
№
15
Название детали
Болт
Заводской номер
Q150В0825
Количество на модель
4
№
16
Название детали
Соединительная трубка конденсер-ресивер
Заводской номер
WG1642820017
Количество на модель
1
№
17
Название детали
Соединительная трубка испаритель-компрессор
Заводской номер
WG1642820019
Количество на модель
1
№
18
Название детали
Соединительная трубка испаритель-компрессор
Заводской номер
WG1642828019
Количество на модель
1
№
18
Название детали
Болт
Заводской номер
Q150В0625
Количество на модель
2
№
19
Название детали
Ресивер
Заводской номер
WG1642820015
Количество на модель
1
№
20
Название детали
Соединительная трубка ресивер-испаритель
Заводской номер
WG1642820018/1
Количество на модель
1
№
21
Название детали
Соединительная трубка компрессор-конденсер
Заводской номер
WG1642820016
Количество на модель
1
№
22
Название детали
Соединительная трубка компрессор-конденсер
Заводской номер
WG1642828016
Количество на модель
1
№
22
Название детали
Резиновый шланг
Заводской номер
WG1630820019
Количество на модель
1
№
23
Название детали
Щиток управления
Заводской номер
WG1630840032
Количество на модель
1
№
24
Название детали
Температурный датчик
Заводской номер
WG1630820313
Количество на модель
1
№
25
Название детали
Электропроводка кондиционера
Заводской номер
А21630820312
Количество на модель
1
№
26
Название детали
Компрессор
Заводской номер
WG1500139000
Количество на модель
1
№
70
Название детали
Компрессор
Заводской номер
WG1500139000/3
Количество на модель
1
№
70
Название детали
Втулка
Заводской номер
1581С160018
Количество на модель
2
№
71
Название детали
Кронштейн
Заводской номер
АZ1500130018
Количество на модель
1
№
72
Название детали
Кронштейн
Заводской номер
АZ1500130107
Количество на модель
1
№
72
Название детали
Болт
Заводской номер
Q150В10130
Количество на модель
2
№
73
Название детали
Пластина
Заводской номер
161500130027
Количество на модель
1
№
74
Название детали
Шайба
Заводской номер
Q40008
Количество на модель
2
№
77
Название детали
Пружинная шайба
Заводской номер
Q41808
Количество на модель
2
№
78
Название детали
Болт
Заводской номер
АZ1500090026
Количество на модель
1
№
79
Название детали
Болт
Заводской номер
АZ1500130105
Количество на модель
1
№
79
Название детали
Шайба
Заводской номер
Q40110
Количество на модель
3
№
80
Название детали
Гайка
Заводской номер
Q340В10
Количество на модель
2
№
81
Название детали
Гайка
Заводской номер
Q33208
Количество на модель
1
№
82
Название детали
Клиновой ремень
Заводской номер
WG1500130016
Количество на модель
1
№
83
Название детали
Клиновой ремень
Заводской номер
WG1500130110
Количество на модель
1
№
83
Название детали
Клиновой ремень
Заводской номер
WG1500130016/3
Количество на модель
1
№
83
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Болт | Q150В0830 | 2 | 2 | |||||
| Пластина | АZ1630840021 | 1 | 1 | |||||
| Прокладка | АZ1630840401 | 1 | 1 | |||||
| Подвод воздуха задний | АZ1630840036 | 1 | 1 | |||||
| 19 | Шайба | Q40306 | 2 | 2 | 19 | |||
| Пружинная шайба | Q40308 | 2 | 2 | |||||
| Пружинное стопорное кольцо | АZ1630840065 | 1 | 1 | |||||
| Пружинное стопорное кольцо | Q43660 | 1 | 1 | |||||
| Радиатор | АZ1630840047 | 1 | 1 | |||||
| Радиатор | АZ1630840324 | 1 | 1 | |||||
| Основание | АZ1630840053 | 2 | 2 | |||||
| Коническая шестерня | АZ1630840034 | 2 | 2 | |||||
| Болт | Q2723525 | 2 | 2 | |||||
| Вал | АZ1630840035 | 1 | 1 | |||||
| Вал конической шестерни | АZ1630840315 | 1 | 1 | |||||
| Верхняя часть корпуса | АZ1630840311 | 1 | 1 | |||||
| Подвод воздуха передний | АZ1630840040 | 1 | 1 | |||||
| Подвод воздуха правый | АZ1630840038 | 1 | 1 | |||||
| Гайка шестигранная с буртиком | Q33008 | 1 | 1 | |||||
| Гайка | Q340В08 | 4 | 4 | |||||
| Соединитель | АZ1630840063 | 8 | 8 | |||||
| Рычаг | АZ1630840313 | 1 | 1 | |||||
| Тяга | АZ1630840045 | 2 | 2 | |||||
| Подвод воздуха левый | АZ1630840037 | 1 | 1 | |||||
| Шайба | Q40208 | 2 | 2 | |||||
| 19 | Шайба | Q40206 | 2 | 2 | 19 | |||
| Шайба | АZ1630840052 | 1 | 1 | |||||
| Уплотнительное кольцо | АZ1630840016 | 1 | 1 | |||||
| Тяга | АZ1630840046 | 1 | 1 | |||||
| Тяга | АZ1630840314 | 1 | 1 | |||||
| Тяга | АZ1630840041 | 2 | 2 | |||||
| Тяга | АZ1630840039 | 1 | 1 | |||||
| Уплотнение | АZ1630840093 | 1 | 1 | |||||
| 3 | Резиновая втулка | АZ1630840062 | 2 | 2 | 3 | |||
| 4 | Washer | Q2714825 | 2 | 2 | 4 | |||
| 5 | Стопорное кольцо | 190003989340 | 6 | 6 | 5 | |||
| 6 | Шланг | WG1642840091 | 2 | 2 | 6 | |||
| 7 | Стальная трубка | АZ1642840013 | 1 | 1 | 7 | |||
| 8 | Болт | Q1840816 | 1 | 1 | 8 | |||
| 9 | Защитная сетка | А21642840084 | 1 | 1 | 9 | |||
| 10 | Болт | Q150В0620 | 2 | 2 | 10 | |||
| 11 | Болт | Q1840825 | 1 | 1 | 11 | |||
| 12 | Шланг | WG1642840092 | 2 | 2 | 12 | |||
| 13 | Болт | Q150В0640 | 6 | 6 | 13 | |||
| 14 | Конденсер | WG1630820073 | 1 | 1 | 14 | |||
| 15 | Кронштейн левый конденсера | WG1642820011 | 1 | 1 | 15 | |||
| 15 | Кронштейн правый конденсера | WG1642828012 | 15 | |||||
| 15 | Кронштейн правый конденсера | WG1642820012 | 1 | 1 | 15 | |||
| 15 | Кронштейн левый конденсера | WG1642828011 | 1 | 1 | 15 | |||
| 16 | Болт | Q150В0825 | 4 | 4 | 16 | |||
| 17 | Соединительная трубка конденсер-ресивер | WG1642820017 | 1 | 1 | 17 | |||
| 18 | Соединительная трубка испаритель-компрессор | WG1642820019 | 1 | 1 | 18 | |||
| 18 | Соединительная трубка испаритель-компрессор | WG1642828019 | 1 | 1 | 18 | |||
| 19 | Болт | Q150В0625 | 2 | 2 | 19 | |||
| 20 | Ресивер | WG1642820015 | 1 | 1 | 20 | |||
| 21 | Соединительная трубка ресивер-испаритель | WG1642820018/1 | 1 | 1 | 21 | |||
| 22 | Соединительная трубка компрессор-конденсер | WG1642820016 | 1 | 1 | 22 | |||
| 22 | Соединительная трубка компрессор-конденсер | WG1642828016 | 1 | 1 | 22 | |||
| 23 | Резиновый шланг | WG1630820019 | 1 | 1 | 23 | |||
| 24 | Щиток управления | WG1630840032 | 1 | 1 | 24 | |||
| 25 | Температурный датчик | WG1630820313 | 1 | 1 | 25 | |||
| 26 | Электропроводка кондиционера | А21630820312 | 1 | 1 | 26 | |||
| 70 | Компрессор | WG1500139000 | 1 | 1 | 70 | |||
| 70 | Компрессор | WG1500139000/3 | 1 | 1 | 70 | |||
| 71 | Втулка | 1581С160018 | 2 | 2 | 71 | |||
| 72 | Кронштейн | АZ1500130018 | 1 | 1 | 72 | |||
| 72 | Кронштейн | АZ1500130107 | 1 | 1 | 72 | |||
| 73 | Болт | Q150В10130 | 2 | 2 | 73 | |||
| 74 | Пластина | 161500130027 | 1 | 1 | 74 | |||
| 77 | Шайба | Q40008 | 2 | 2 | 77 | |||
| 78 | Пружинная шайба | Q41808 | 2 | 2 | 78 | |||
| 79 | Болт | АZ1500090026 | 1 | 1 | 79 | |||
| 79 | Болт | АZ1500130105 | 1 | 1 | 79 | |||
| 80 | Шайба | Q40110 | 3 | 3 | 80 | |||
| 81 | Гайка | Q340В10 | 2 | 2 | 81 | |||
| 82 | Гайка | Q33208 | 1 | 1 | 82 | |||
| 83 | Клиновой ремень | WG1500130016 | 1 | 1 | 83 | |||
| 83 | Клиновой ремень | WG1500130110 | 1 | 1 | 83 | |||
| 83 | Клиновой ремень | WG1500130016/3 | 1 | 1 | 83 |
