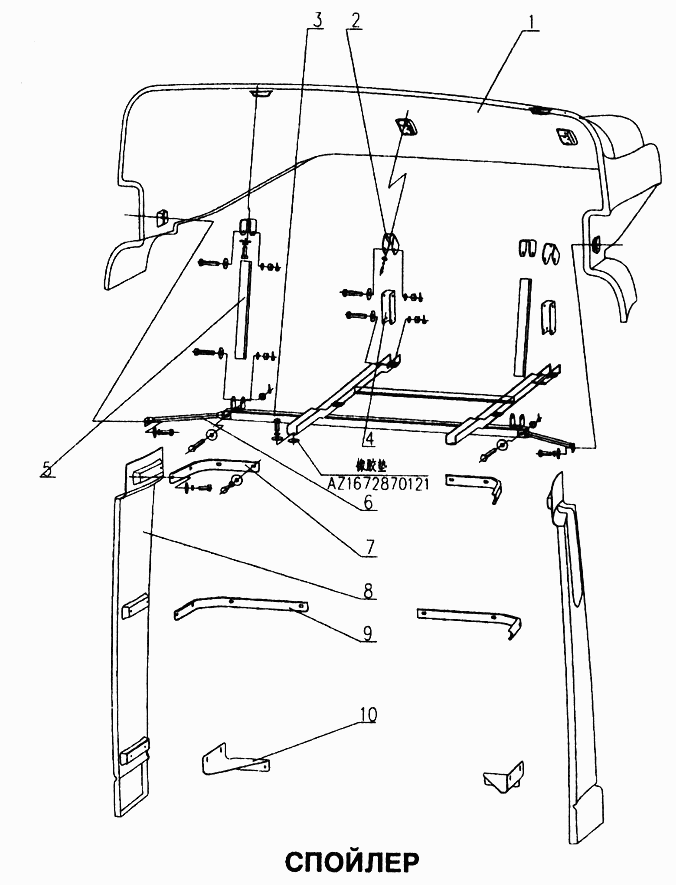

Спойлер
100%
Название детали
Спойлер
Заводской номер
WG1642870141
Количество на модель
№
1
Название детали
Болт
Заводской номер
Q150В0820
Количество на модель
8
№
2
Название детали
Основание
Заводской номер
АZ1642870145
Количество на модель
4
№
2
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
8
№
2
Название детали
Шайба
Заводской номер
Q40208
Количество на модель
8
№
2
Название детали
Резиновая прокладка
Заводской номер
А21672870121
Количество на модель
6
№
3
Название детали
Кронштейн
Заводской номер
АZ1642870143
Количество на модель
1
№
3
Название детали
Cotter pin
Заводской номер
Q5002020
Количество на модель
6
№
4
Название детали
Шайба
Заводской номер
Q41208
Количество на модель
6
№
4
Название детали
Передний кронштейн
Заводской номер
АZ1642870148
Количество на модель
2
№
4
Название детали
Гайка
Заводской номер
Q241В08
Количество на модель
6
№
4
Название детали
Болт
Заводской номер
Q173В0870
Количество на модель
6
№
4
Название детали
Задний кронштейн
Заводской номер
АZ1642870146
Количество на модель
2
№
5
Название детали
Гайка шестигранная тип 1
Заводской номер
Q341В08
Количество на модель
4
№
5
Название детали
Боковой кронштейн
Заводской номер
АZ1642870147
Количество на модель
2
№
6
Название детали
Кронштейн боковой ветровой панели
Заводской номер
АZ1642870153
Количество на модель
2
№
7
Название детали
Верхний кронштейн правый
Заводской номер
WG1644870019
Количество на модель
1
№
7
Название детали
Верхний кронштейн левый
Заводской номер
WG1644870013
Количество на модель
1
№
7
Название детали
Боковая ветровая панель левая
Заводской номер
АZ1644870012
Количество на модель
1
№
8
Название детали
Боковая ветровая панель правая
Заводской номер
WG1644870011
Количество на модель
1
№
8
Название детали
Средний кронштейн
Заводской номер
АZ1642870014
Количество на модель
2
№
9
Название детали
Основание правого кронштейна
Заводской номер
АZ1644870015
Количество на модель
1
№
10
Название детали
Основание левого кронштейна
Заводской номер
АZ1644870018
Количество на модель
1
№
10
Название детали
Резиновая прокладка
Заводской номер
АZ1630230125
Количество на модель
4
№
11
Название детали
Резиновая прокладка
Заводской номер
АZ1672870121
Количество на модель
12
№
12
Название детали
Пластина с гайкой
Заводской номер
АZ1642930061
Количество на модель
2
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Спойлер | WG1642870141 | 1 | |||||
| 2 | Болт | Q150В0820 | 8 | 8 | 2 | |||
| 2 | Основание | АZ1642870145 | 4 | 4 | 2 | |||
| 2 | Пружинная шайба | Q40308 | 8 | 8 | 2 | |||
| 2 | Шайба | Q40208 | 8 | 8 | 2 | |||
| 3 | Резиновая прокладка | А21672870121 | 6 | 6 | 3 | |||
| 3 | Кронштейн | АZ1642870143 | 1 | 1 | 3 | |||
| 4 | Cotter pin | Q5002020 | 6 | 6 | 4 | |||
| 4 | Шайба | Q41208 | 6 | 6 | 4 | |||
| 4 | Передний кронштейн | АZ1642870148 | 2 | 2 | 4 | |||
| 4 | Гайка | Q241В08 | 6 | 6 | 4 | |||
| 4 | Болт | Q173В0870 | 6 | 6 | 4 | |||
| 5 | Задний кронштейн | АZ1642870146 | 2 | 2 | 5 | |||
| 5 | Гайка шестигранная тип 1 | Q341В08 | 4 | 4 | 5 | |||
| 6 | Боковой кронштейн | АZ1642870147 | 2 | 2 | 6 | |||
| 7 | Кронштейн боковой ветровой панели | АZ1642870153 | 2 | 2 | 7 | |||
| 7 | Верхний кронштейн правый | WG1644870019 | 1 | 1 | 7 | |||
| 7 | Верхний кронштейн левый | WG1644870013 | 1 | 1 | 7 | |||
| 8 | Боковая ветровая панель левая | АZ1644870012 | 1 | 1 | 8 | |||
| 8 | Боковая ветровая панель правая | WG1644870011 | 1 | 1 | 8 | |||
| 9 | Средний кронштейн | АZ1642870014 | 2 | 2 | 9 | |||
| 10 | Основание правого кронштейна | АZ1644870015 | 1 | 1 | 10 | |||
| 10 | Основание левого кронштейна | АZ1644870018 | 1 | 1 | 10 | |||
| 11 | Резиновая прокладка | АZ1630230125 | 4 | 4 | 11 | |||
| 12 | Резиновая прокладка | АZ1672870121 | 12 | 12 | 12 | |||
| 13 | Пластина с гайкой | АZ1642930061 | 2 | 2 | 13 |
