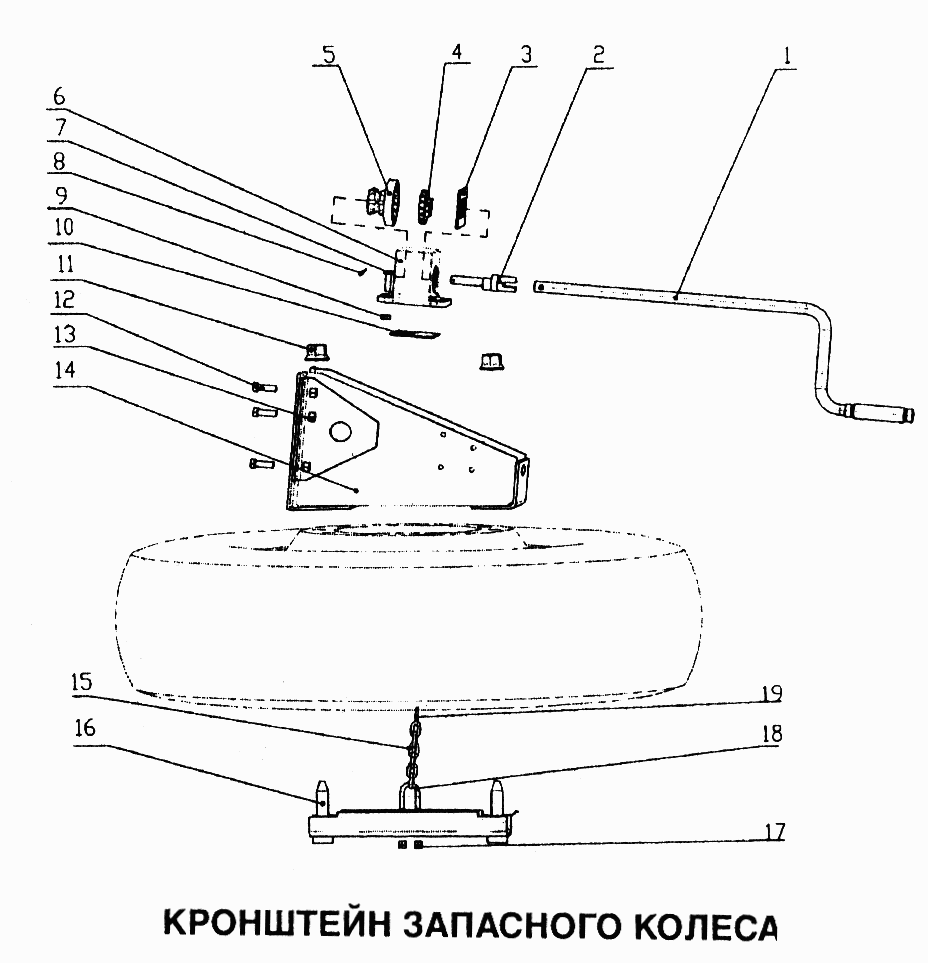

Кронштейн запасного колеса
100%
Название детали
Приводное устройство
Заводской номер
АZ9719860018
Количество на модель
1
№
Название детали
Ручка
Заводской номер
АZ9719860014
Количество на модель
1
№
1
Название детали
Вал
Заводской номер
АZ9719860012
Количество на модель
1
№
2
Название детали
Стопорная пластина
Заводской номер
17017860022
Количество на модель
1
№
3
Название детали
Ведущее колесо
Заводской номер
17017860023
Количество на модель
1
№
4
Название детали
Ведомое колесо
Заводской номер
17017860024
Количество на модель
1
№
5
Название детали
Корпус
Заводской номер
АZ9719860007
Количество на модель
1
№
6
Название детали
Болт
Заводской номер
Q150В1035
Количество на модель
4
№
7
Название детали
Штифт
Заводской номер
Q5004030
Количество на модель
1
№
8
Название детали
Гайка
Заводской номер
Q33210
Количество на модель
4
№
9
Название детали
Крышка
Заводской номер
17017860027
Количество на модель
1
№
10
Название детали
Колесная гайка
Заводской номер
WG9003884160
Количество на модель
2
№
11
Название детали
Болт
Заводской номер
Q150В1235
Количество на модель
6
№
12
Название детали
Гайка
Заводской номер
Q33212
Количество на модель
6
№
13
Название детали
Кронштейн
Заводской номер
АZ9719860021
Количество на модель
1
№
14
Название детали
Трос
Заводской номер
17017860031
Количество на модель
1
№
15
Название детали
Болт
Заводской номер
АZ9112860046
Количество на модель
2
№
16
Название детали
Гайка
Заводской номер
Q340В08
Количество на модель
4
№
17
Название детали
Крюк
Заводской номер
АZ9112860097
Количество на модель
1
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Приводное устройство | АZ9719860018 | 1 | 1 | |||||
| 1 | Ручка | АZ9719860014 | 1 | 1 | 1 | |||
| 2 | Вал | АZ9719860012 | 1 | 1 | 2 | |||
| 3 | Стопорная пластина | 17017860022 | 1 | 1 | 3 | |||
| 4 | Ведущее колесо | 17017860023 | 1 | 1 | 4 | |||
| 5 | Ведомое колесо | 17017860024 | 1 | 1 | 5 | |||
| 6 | Корпус | АZ9719860007 | 1 | 1 | 6 | |||
| 7 | Болт | Q150В1035 | 4 | 4 | 7 | |||
| 8 | Штифт | Q5004030 | 1 | 1 | 8 | |||
| 9 | Гайка | Q33210 | 4 | 4 | 9 | |||
| 10 | Крышка | 17017860027 | 1 | 1 | 10 | |||
| 11 | Колесная гайка | WG9003884160 | 2 | 2 | 11 | |||
| 12 | Болт | Q150В1235 | 6 | 6 | 12 | |||
| 13 | Гайка | Q33212 | 6 | 6 | 13 | |||
| 14 | Кронштейн | АZ9719860021 | 1 | 1 | 14 | |||
| 15 | Трос | 17017860031 | 1 | 1 | 15 | |||
| 16 | Болт | АZ9112860046 | 2 | 2 | 16 | |||
| 17 | Гайка | Q340В08 | 4 | 4 | 17 | |||
| 18 | Крюк | АZ9112860097 | 1 | 1 | 18 |
