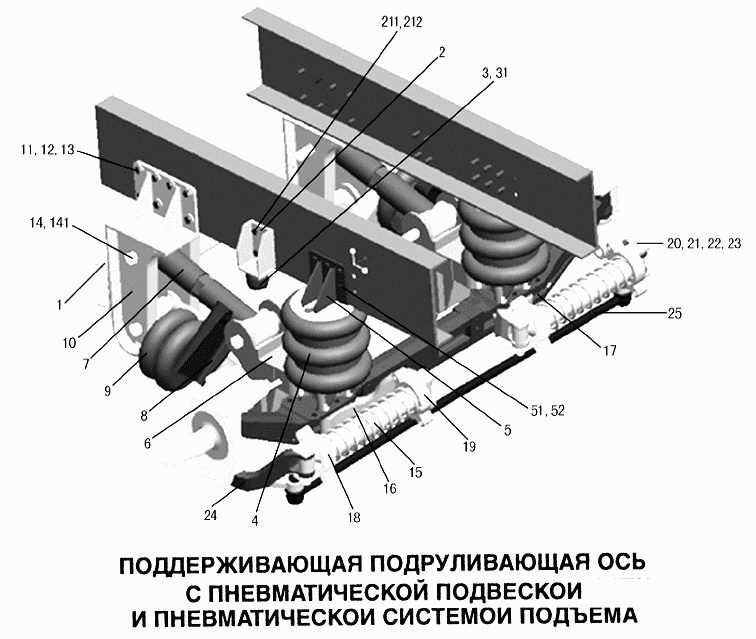

Поддерживающая подруливающая ось с пневматической подвеской и пневматической системой подъема
100%
Название детали
Пневматическая подвеска в сборе
Заводской номер
АZ9738520000
Количество на модель
1
№
Название детали
Болт
Заводской номер
Q151В1460
Количество на модель
8
№
1
Название детали
Поперечина
Заводской номер
АZ9738520011
Количество на модель
1
№
1
Название детали
Гайка
Заводской номер
190003888458
Количество на модель
8
№
1
Название детали
Стопор кронштейна
Заводской номер
АZ9738520001
Количество на модель
2
№
2
Название детали
Стопор
Заводской номер
WG9012520011
Количество на модель
2
№
3
Название детали
Болт
Заводской номер
Q151В0825
Количество на модель
4
№
4
Название детали
Пневмоподушка
Заводской номер
АZ9636520009
Количество на модель
2
№
4
Название детали
Шайба
Заводской номер
Q4С108
Количество на модель
4
№
4
Название детали
Верхняя крышка
Заводской номер
АZ9738520006
Количество на модель
2
№
5
Название детали
Установочный штифт
Заводской номер
А29636520024
Количество на модель
2
№
6
Название детали
Шайба
Заводской номер
WG9636520048
Количество на модель
4
№
6
Название детали
Держатель правый
Заводской номер
А29738520013
Количество на модель
1
№
6
Название детали
Держатель левый
Заводской номер
АZ9738520010
Количество на модель
1
№
6
Название детали
Самоблокировочная гайка
Заводской номер
190003888467
Количество на модель
4
№
6
Название детали
Болт
Заводской номер
Q151В20120ТF2
Количество на модель
4
№
6
Название детали
Верхняя тяга левая
Заводской номер
АZ9636520024
Количество на модель
1
№
7
Название детали
Верхняя тяга правая
Заводской номер
АZ9636520033
Количество на модель
1
№
7
Название детали
Нижняя тяга левая
Заводской номер
АZ9636520027
Количество на модель
1
№
8
Название детали
Нижняя тяга правая
Заводской номер
АZ9636520034
Количество на модель
1
№
8
Название детали
Подъемная пневмоподушка
Заводской номер
АZ9636520007
Количество на модель
2
№
9
Название детали
Wаshеr
Заводской номер
Q40108
Количество на модель
4
№
9
Название детали
Кронштейн правый
Заводской номер
АZ9738520009
Количество на модель
1
№
10
Название детали
Кронштейн левый
Заводской номер
АZ9738520008
Количество на модель
1
№
10
Название детали
Пластмассовая шайба
Заводской номер
АZ9636520021
Количество на модель
16
№
11
Название детали
Болт
Заводской номер
Q151В1660
Количество на модель
16
№
12
Название детали
Гайка
Заводской номер
190003888459
Количество на модель
16
№
13
Название детали
Болт
Заводской номер
АZ9636520028
Количество на модель
8
№
14
Название детали
Пружина
Заводской номер
АZ9738520014-1
Количество на модель
2
№
15
Название детали
Амортизатор
Заводской номер
АZ9738520014
Количество на модель
2
№
15
Название детали
Кронштейн правый
Заводской номер
АZ9636520035
Количество на модель
1
№
16
Название детали
Болт
Заводской номер
Q151В20200ТF2
Количество на модель
4
№
17
Название детали
Кронштейн левый
Заводской номер
АZ9636520036
Количество на модель
1
№
17
Название детали
Шайба
Заводской номер
WG9636520029
Количество на модель
4
№
17
Название детали
Чашка пружины левая
Заводской номер
АZ9636520019
Количество на модель
2
№
18
Название детали
Чашка пружины правая
Заводской номер
АZ9636520045
Количество на модель
2
№
19
Название детали
Втулка
Заводской номер
АZ9636520046
Количество на модель
8
№
20
Название детали
Болт
Заводской номер
АZ9636520022
Количество на модель
4
№
21
Название детали
Гайка
Заводской номер
Q381В18
Количество на модель
4
№
22
Название детали
Шплинт
Заводской номер
Q5000445
Количество на модель
4
№
23
Название детали
Кронштейн правый
Заводской номер
АZ9636410060
Количество на модель
1
№
24
Название детали
Кронштейн левый
Заводской номер
АZ9636410061
Количество на модель
1
№
24
Название детали
Соединительная тяга
Заводской номер
АZ9100430218
Количество на модель
1
№
25
Название детали
Электропневматический клапан
Заводской номер
АZ9128710002
Количество на модель
1
№
26
Название детали
Кронштейн электропневматического клапана
Заводской номер
АZ9632710001
Количество на модель
№
27
Название детали
Болт
Заводской номер
Q2541020
Количество на модель
4
№
31
Название детали
Гайка
Заводской номер
190003888749
Количество на модель
8
№
141
Название детали
Болт с шестигранной головкой
Заводской номер
Q151В1245
Количество на модель
6
№
211
Название детали
Гайка
Заводской номер
190003888457
Количество на модель
6
№
212
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Пневматическая подвеска в сборе | АZ9738520000 | 1 | 1 | |||||
| 1 | Болт | Q151В1460 | 8 | 8 | 1 | |||
| 1 | Поперечина | АZ9738520011 | 1 | 1 | 1 | |||
| 1 | Гайка | 190003888458 | 8 | 8 | 1 | |||
| 2 | Стопор кронштейна | АZ9738520001 | 2 | 2 | 2 | |||
| 3 | Стопор | WG9012520011 | 2 | 2 | 3 | |||
| 4 | Болт | Q151В0825 | 4 | 4 | 4 | |||
| 4 | Пневмоподушка | АZ9636520009 | 2 | 2 | 4 | |||
| 4 | Шайба | Q4С108 | 4 | 4 | 4 | |||
| 5 | Верхняя крышка | АZ9738520006 | 2 | 2 | 5 | |||
| 6 | Установочный штифт | А29636520024 | 2 | 2 | 6 | |||
| 6 | Шайба | WG9636520048 | 4 | 4 | 6 | |||
| 6 | Держатель правый | А29738520013 | 1 | 1 | 6 | |||
| 6 | Держатель левый | АZ9738520010 | 1 | 1 | 6 | |||
| 6 | Самоблокировочная гайка | 190003888467 | 4 | 4 | 6 | |||
| 6 | Болт | Q151В20120ТF2 | 4 | 4 | 6 | |||
| 7 | Верхняя тяга левая | АZ9636520024 | 1 | 1 | 7 | |||
| 7 | Верхняя тяга правая | АZ9636520033 | 1 | 1 | 7 | |||
| 8 | Нижняя тяга левая | АZ9636520027 | 1 | 1 | 8 | |||
| 8 | Нижняя тяга правая | АZ9636520034 | 1 | 1 | 8 | |||
| 9 | Подъемная пневмоподушка | АZ9636520007 | 2 | 2 | 9 | |||
| 9 | Wаshеr | Q40108 | 4 | 4 | 9 | |||
| 10 | Кронштейн правый | АZ9738520009 | 1 | 1 | 10 | |||
| 10 | Кронштейн левый | АZ9738520008 | 1 | 1 | 10 | |||
| 11 | Пластмассовая шайба | АZ9636520021 | 16 | 16 | 11 | |||
| 12 | Болт | Q151В1660 | 16 | 16 | 12 | |||
| 13 | Гайка | 190003888459 | 16 | 16 | 13 | |||
| 14 | Болт | АZ9636520028 | 8 | 8 | 14 | |||
| 15 | Пружина | АZ9738520014-1 | 2 | 2 | 15 | |||
| 15 | Амортизатор | АZ9738520014 | 2 | 2 | 15 | |||
| 16 | Кронштейн правый | АZ9636520035 | 1 | 1 | 16 | |||
| 17 | Болт | Q151В20200ТF2 | 4 | 4 | 17 | |||
| 17 | Кронштейн левый | АZ9636520036 | 1 | 1 | 17 | |||
| 17 | Шайба | WG9636520029 | 4 | 4 | 17 | |||
| 18 | Чашка пружины левая | АZ9636520019 | 2 | 2 | 18 | |||
| 19 | Чашка пружины правая | АZ9636520045 | 2 | 2 | 19 | |||
| 20 | Втулка | АZ9636520046 | 8 | 8 | 20 | |||
| 21 | Болт | АZ9636520022 | 4 | 4 | 21 | |||
| 22 | Гайка | Q381В18 | 4 | 4 | 22 | |||
| 23 | Шплинт | Q5000445 | 4 | 4 | 23 | |||
| 24 | Кронштейн правый | АZ9636410060 | 1 | 1 | 24 | |||
| 24 | Кронштейн левый | АZ9636410061 | 1 | 1 | 24 | |||
| 25 | Соединительная тяга | АZ9100430218 | 1 | 1 | 25 | |||
| 26 | Электропневматический клапан | АZ9128710002 | 1 | 1 | 26 | |||
| 27 | Кронштейн электропневматического клапана | АZ9632710001 | 27 | |||||
| 31 | Болт | Q2541020 | 4 | 4 | 31 | |||
| 141 | Гайка | 190003888749 | 8 | 8 | 141 | |||
| 211 | Болт с шестигранной головкой | Q151В1245 | 6 | 6 | 211 | |||
| 212 | Гайка | 190003888457 | 6 | 6 | 212 |
