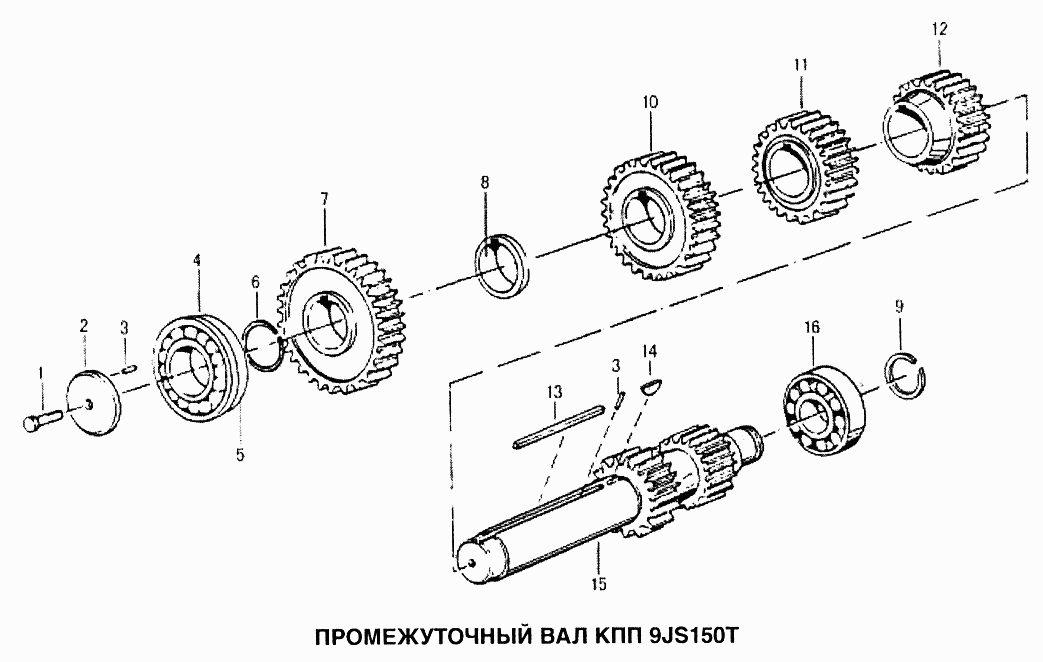

Промежуточный вал КПП 9JS150T
100%
Название детали
Болт
Заводской номер
[Болт]
Количество на модель
№
1
Название детали
Держатель
Заводской номер
19668
Количество на модель
№
2
Название детали
Pin
Заводской номер
62511
Количество на модель
№
3
Название детали
Подшипник
Заводской номер
370309Y
Количество на модель
№
4
Название детали
Стопорное кольцо
Заводской номер
С01021
Количество на модель
№
5
Название детали
Кольцо стопорное промежуточного вала
Заводской номер
19198
Количество на модель
№
6
Название детали
Ведомая шестерня
Заводской номер
JS180Т-1701056
Количество на модель
№
7
Название детали
Кольцо
Заводской номер
JS150Т-1701055
Количество на модель
№
8
Название детали
Стопорное кольцо
Заводской номер
14317
Количество на модель
№
9
Название детали
Шестерня 3-й передачи
Заводской номер
JS180Т-1701051
Количество на модель
№
10
Название детали
Шестерня 2-й передачи
Заводской номер
JS150Т-1701050
Количество на модель
№
11
Название детали
Шестерня 1-й передачи
Заводской номер
JS150Т-1701049
Количество на модель
№
12
Название детали
Шпонка
Заводской номер
19673
Количество на модель
№
13
Название детали
Шпонка
Заводской номер
Х-6-Е
Количество на модель
№
14
Название детали
Промежуточный вал
Заводской номер
JS150Т-1701048
Количество на модель
№
15
Название детали
Подшипник
Заводской номер
102308Е
Количество на модель
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | [Болт] | 1 | |||||
| 2 | Держатель | 19668 | 2 | |||||
| 3 | Pin | 62511 | 3 | |||||
| 4 | Подшипник | 370309Y | 4 | |||||
| 5 | Стопорное кольцо | С01021 | 5 | |||||
| 6 | Кольцо стопорное промежуточного вала | 19198 | 6 | |||||
| 7 | Ведомая шестерня | JS180Т-1701056 | 7 | |||||
| 8 | Кольцо | JS150Т-1701055 | 8 | |||||
| 9 | Стопорное кольцо | 14317 | 9 | |||||
| 10 | Шестерня 3-й передачи | JS180Т-1701051 | 10 | |||||
| 11 | Шестерня 2-й передачи | JS150Т-1701050 | 11 | |||||
| 12 | Шестерня 1-й передачи | JS150Т-1701049 | 12 | |||||
| 13 | Шпонка | 19673 | 13 | |||||
| 14 | Шпонка | Х-6-Е | 14 | |||||
| 15 | Промежуточный вал | JS150Т-1701048 | 15 | |||||
| 16 | Подшипник | 102308Е | 16 |
