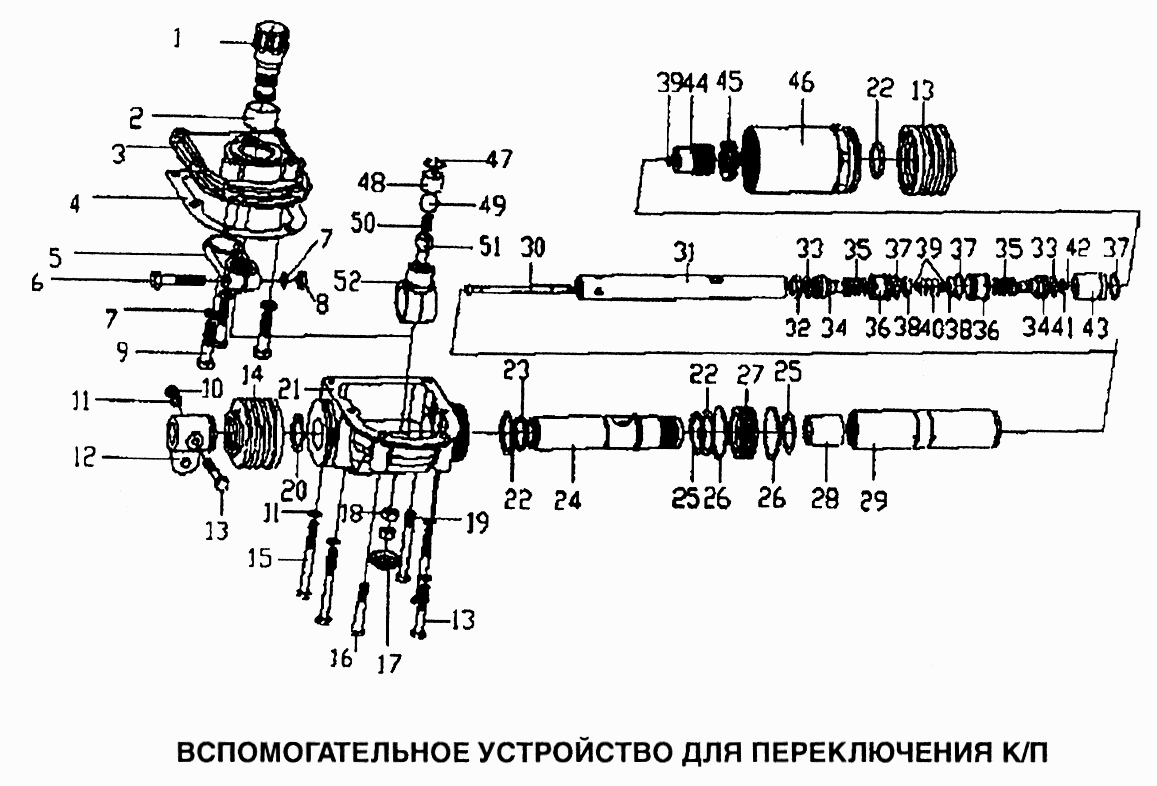

Вспомогательное устройство для переключения К/П
100%
Название детали
Соединитель
Заводской номер
ZНLQ-1703023-1
Количество на модель
1
№
1
Название детали
Втулка
Заводской номер
F91345
Количество на модель
1
№
2
Название детали
Крышка
Заводской номер
ZНLQ-1703025-3
Количество на модель
1
№
3
Название детали
Прокладка
Заводской номер
ZНLQ-1703024
Количество на модель
1
№
4
Название детали
Рычаг
Заводской номер
ZНLQ-1703022
Количество на модель
1
№
5
Название детали
Болт
Заводской номер
Q151В1050
Количество на модель
1
№
6
Название детали
Пружинная шайба
Заводской номер
Q40310
Количество на модель
4
№
7
Название детали
Гайка
Заводской номер
Q34110
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
Q150В1045
Количество на модель
3
№
9
Название детали
Nut
Заводской номер
Q34008
Количество на модель
1
№
10
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
5
№
11
Название детали
Соединитель
Заводской номер
ZНLQ-1703049
Количество на модель
1
№
12
Название детали
Болт
Заводской номер
Q150В0855
Количество на модель
2
№
13
Название детали
Крышка
Заводской номер
ZНLQ-1703020
Количество на модель
2
№
14
Название детали
Болт
Заводской номер
Q150В0883
Количество на модель
3
№
15
Название детали
Болт
Заводской номер
ZНLQ-1703013
Количество на модель
1
№
16
Название детали
Резиновая пробка
Заводской номер
ZНLQ-1703018
Количество на модель
1
№
17
Название детали
Гайка
Заводской номер
ZНLQ-1703046
Количество на модель
2
№
18
Название детали
Болт
Заводской номер
ZНLQ-1703026
Количество на модель
1
№
19
Название детали
Уплотнительное кольцо
Заводской номер
ZНLQ-1703036
Количество на модель
1
№
20
Название детали
Корпус
Заводской номер
ZНLQ-1703011-1
Количество на модель
1
№
21
Название детали
Уплотнительное кольцо
Заводской номер
ZНLQ-1703034
Количество на модель
3
№
22
Название детали
Шайба уплотнительная
Заводской номер
Q43134
Количество на модель
1
№
23
Название детали
Соединительная тяга
Заводской номер
ZНLQ-1703014
Количество на модель
1
№
24
Название детали
Стопорное кольцо тормозного вала
Заводской номер
Q43140
Количество на модель
2
№
25
Название детали
Уплотнительное кольцо
Заводской номер
ZНLQ-1703047
Количество на модель
2
№
26
Название детали
Поршень
Заводской номер
ZНLQ-1703016
Количество на модель
1
№
27
Название детали
Втулка
Заводской номер
ZНLQ-1703050
Количество на модель
1
№
28
Название детали
Вал поршня
Заводской номер
ZНLQ-1703017
Количество на модель
1
№
29
Название детали
Воздухозаборная магистраль
Заводской номер
ZНLQ-1703027
Количество на модель
1
№
30
Название детали
Рычаг
Заводской номер
ZНLQ-1703042
Количество на модель
1
№
31
Название детали
Заглушка
Заводской номер
ZНLQ-1703043
Количество на модель
1
№
32
Название детали
Уплотнительное кольцо
Заводской номер
ZНLQ-1703031
Количество на модель
2
№
33
Название детали
Клапан
Заводской номер
ZНLQ-1703032
Количество на модель
2
№
34
Название детали
Пружина
Заводской номер
ZНLQ-1703040
Количество на модель
2
№
35
Название детали
Воздуховод
Заводской номер
ZНLQ-1703037
Количество на модель
2
№
36
Название детали
Уплотнительное кольцо
Заводской номер
ZНLQ-1703035
Количество на модель
3
№
37
Название детали
Клапан
Заводской номер
ZНLQ-1703038
Количество на модель
2
№
38
Название детали
Уплотнительное кольцо
Заводской номер
ZНLQ-1703028
Количество на модель
3
№
39
Название детали
Пружина
Заводской номер
ZНLQ-1703039
Количество на модель
1
№
40
Название детали
Шайба
Заводской номер
ZНLQ-1703030
Количество на модель
1
№
41
Название детали
Пружинное стопорное кольцо
Заводской номер
Q43207
Количество на модель
1
№
42
Название детали
Втулка
Заводской номер
ZНLQ-1703029
Количество на модель
1
№
43
Название детали
Заглушка
Заводской номер
ZНLQ-1703021
Количество на модель
1
№
44
Название детали
Гайка
Заводской номер
ZНLQ-1703019
Количество на модель
1
№
45
Название детали
Цилиндр
Заводской номер
ZНLQ-1703015
Количество на модель
1
№
46
Название детали
Болт
Заводской номер
Q43022
Количество на модель
1
№
47
Название детали
Пружинная пробка
Заводской номер
ZНLQ-1703044
Количество на модель
1
№
48
Название детали
Стальной шар 5
Заводской номер
GВ308-89
Количество на модель
1
№
49
Название детали
Пружина
Заводской номер
ZНLQ-1703045
Количество на модель
1
№
50
Название детали
Болт
Заводской номер
ZНLQ-1703048
Количество на модель
1
№
51
Название детали
Палец переключателя
Заводской номер
ZНLQ-1703012
Количество на модель
1
№
52
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Соединитель | ZНLQ-1703023-1 | 1 | 1 | 1 | |||
| 2 | Втулка | F91345 | 1 | 1 | 2 | |||
| 3 | Крышка | ZНLQ-1703025-3 | 1 | 1 | 3 | |||
| 4 | Прокладка | ZНLQ-1703024 | 1 | 1 | 4 | |||
| 5 | Рычаг | ZНLQ-1703022 | 1 | 1 | 5 | |||
| 6 | Болт | Q151В1050 | 1 | 1 | 6 | |||
| 7 | Пружинная шайба | Q40310 | 4 | 4 | 7 | |||
| 8 | Гайка | Q34110 | 1 | 1 | 8 | |||
| 9 | Болт | Q150В1045 | 3 | 3 | 9 | |||
| 10 | Nut | Q34008 | 1 | 1 | 10 | |||
| 11 | Пружинная шайба | Q40308 | 5 | 5 | 11 | |||
| 12 | Соединитель | ZНLQ-1703049 | 1 | 1 | 12 | |||
| 13 | Болт | Q150В0855 | 2 | 2 | 13 | |||
| 14 | Крышка | ZНLQ-1703020 | 2 | 2 | 14 | |||
| 15 | Болт | Q150В0883 | 3 | 3 | 15 | |||
| 16 | Болт | ZНLQ-1703013 | 1 | 1 | 16 | |||
| 17 | Резиновая пробка | ZНLQ-1703018 | 1 | 1 | 17 | |||
| 18 | Гайка | ZНLQ-1703046 | 2 | 2 | 18 | |||
| 19 | Болт | ZНLQ-1703026 | 1 | 1 | 19 | |||
| 20 | Уплотнительное кольцо | ZНLQ-1703036 | 1 | 1 | 20 | |||
| 21 | Корпус | ZНLQ-1703011-1 | 1 | 1 | 21 | |||
| 22 | Уплотнительное кольцо | ZНLQ-1703034 | 3 | 3 | 22 | |||
| 23 | Шайба уплотнительная | Q43134 | 1 | 1 | 23 | |||
| 24 | Соединительная тяга | ZНLQ-1703014 | 1 | 1 | 24 | |||
| 25 | Стопорное кольцо тормозного вала | Q43140 | 2 | 2 | 25 | |||
| 26 | Уплотнительное кольцо | ZНLQ-1703047 | 2 | 2 | 26 | |||
| 27 | Поршень | ZНLQ-1703016 | 1 | 1 | 27 | |||
| 28 | Втулка | ZНLQ-1703050 | 1 | 1 | 28 | |||
| 29 | Вал поршня | ZНLQ-1703017 | 1 | 1 | 29 | |||
| 30 | Воздухозаборная магистраль | ZНLQ-1703027 | 1 | 1 | 30 | |||
| 31 | Рычаг | ZНLQ-1703042 | 1 | 1 | 31 | |||
| 32 | Заглушка | ZНLQ-1703043 | 1 | 1 | 32 | |||
| 33 | Уплотнительное кольцо | ZНLQ-1703031 | 2 | 2 | 33 | |||
| 34 | Клапан | ZНLQ-1703032 | 2 | 2 | 34 | |||
| 35 | Пружина | ZНLQ-1703040 | 2 | 2 | 35 | |||
| 36 | Воздуховод | ZНLQ-1703037 | 2 | 2 | 36 | |||
| 37 | Уплотнительное кольцо | ZНLQ-1703035 | 3 | 3 | 37 | |||
| 38 | Клапан | ZНLQ-1703038 | 2 | 2 | 38 | |||
| 39 | Уплотнительное кольцо | ZНLQ-1703028 | 3 | 3 | 39 | |||
| 40 | Пружина | ZНLQ-1703039 | 1 | 1 | 40 | |||
| 41 | Шайба | ZНLQ-1703030 | 1 | 1 | 41 | |||
| 42 | Пружинное стопорное кольцо | Q43207 | 1 | 1 | 42 | |||
| 43 | Втулка | ZНLQ-1703029 | 1 | 1 | 43 | |||
| 44 | Заглушка | ZНLQ-1703021 | 1 | 1 | 44 | |||
| 45 | Гайка | ZНLQ-1703019 | 1 | 1 | 45 | |||
| 46 | Цилиндр | ZНLQ-1703015 | 1 | 1 | 46 | |||
| 47 | Болт | Q43022 | 1 | 1 | 47 | |||
| 48 | Пружинная пробка | ZНLQ-1703044 | 1 | 1 | 48 | |||
| 49 | Стальной шар 5 | GВ308-89 | 1 | 1 | 49 | |||
| 50 | Пружина | ZНLQ-1703045 | 1 | 1 | 50 | |||
| 51 | Болт | ZНLQ-1703048 | 1 | 1 | 51 | |||
| 52 | Палец переключателя | ZНLQ-1703012 | 1 | 1 | 52 |
