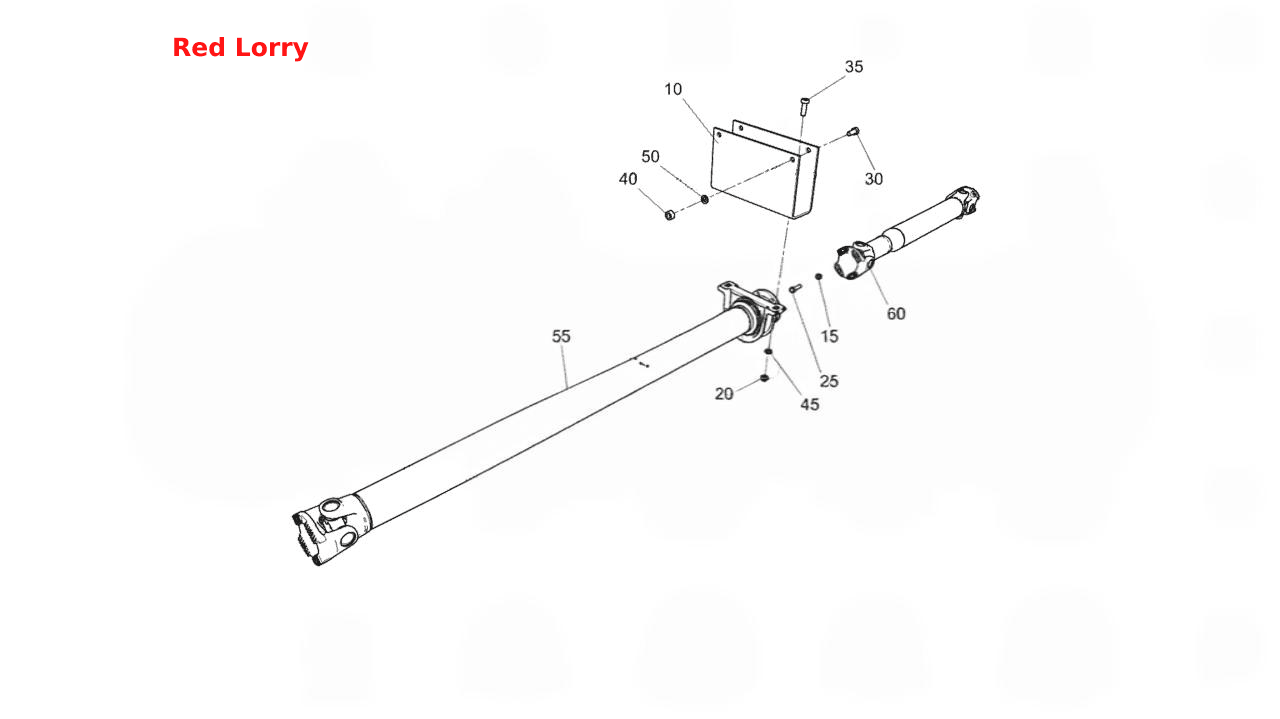

4308-2200001-42 Установка карданных валов
100%
Название детали
Кронштейн
Заводской номер
4308-2202097-96
Количество на модель
№
10
Название детали
Гайка М10х1,25-6Н ОСТ 37.001.197-75
Заводской номер
251646
Количество на модель
№
15
Название детали
Гайка М12х1,25-6Н
Заводской номер
251647
Количество на модель
№
20
Название детали
Болт ТЕМ10х1,25-6gх40
Заводской номер
1/13070/21
Количество на модель
№
25
Название детали
Болт ТЕМ12-6gх30
Заводской номер
1/55404/21
Количество на модель
№
30
Название детали
Болт ТТЕМ10х1,25-6gх35
Заводской номер
1/55405/21
Количество на модель
№
35
Название детали
Гайка М12х1,25-6Н
Заводской номер
1/61015/21
Количество на модель
№
40
Название детали
Шайба
Заводской номер
1/05200/01
Количество на модель
№
45
Название детали
Шайба 12 пружинная
Заводской номер
1/05170/77
Количество на модель
№
50
Название детали
Вал карданный промежуточный с опорой (45104220202199)
Заводской номер
FS.93630.06.02
Количество на модель
№
55
Название детали
Вал карданный промежуточный (45104220203290)
Заводской номер
RS.93630.07.02
Количество на модель
№
60
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 10 | Кронштейн | 4308-2202097-96 | 10 | |||||
| 15 | Гайка М10х1,25-6Н ОСТ 37.001.197-75 | 251646 | 15 | |||||
| 20 | Гайка М12х1,25-6Н | 251647 | 20 | |||||
| 25 | Болт ТЕМ10х1,25-6gх40 | 1/13070/21 | 25 | |||||
| 30 | Болт ТЕМ12-6gх30 | 1/55404/21 | 30 | |||||
| 35 | Болт ТТЕМ10х1,25-6gх35 | 1/55405/21 | 35 | |||||
| 40 | Гайка М12х1,25-6Н | 1/61015/21 | 40 | |||||
| 45 | Шайба | 1/05200/01 | 45 | |||||
| 50 | Шайба 12 пружинная | 1/05170/77 | 50 | |||||
| 55 | Вал карданный промежуточный с опорой (45104220202199) | FS.93630.06.02 | 55 | |||||
| 60 | Вал карданный промежуточный (45104220203290) | RS.93630.07.02 | 60 |
