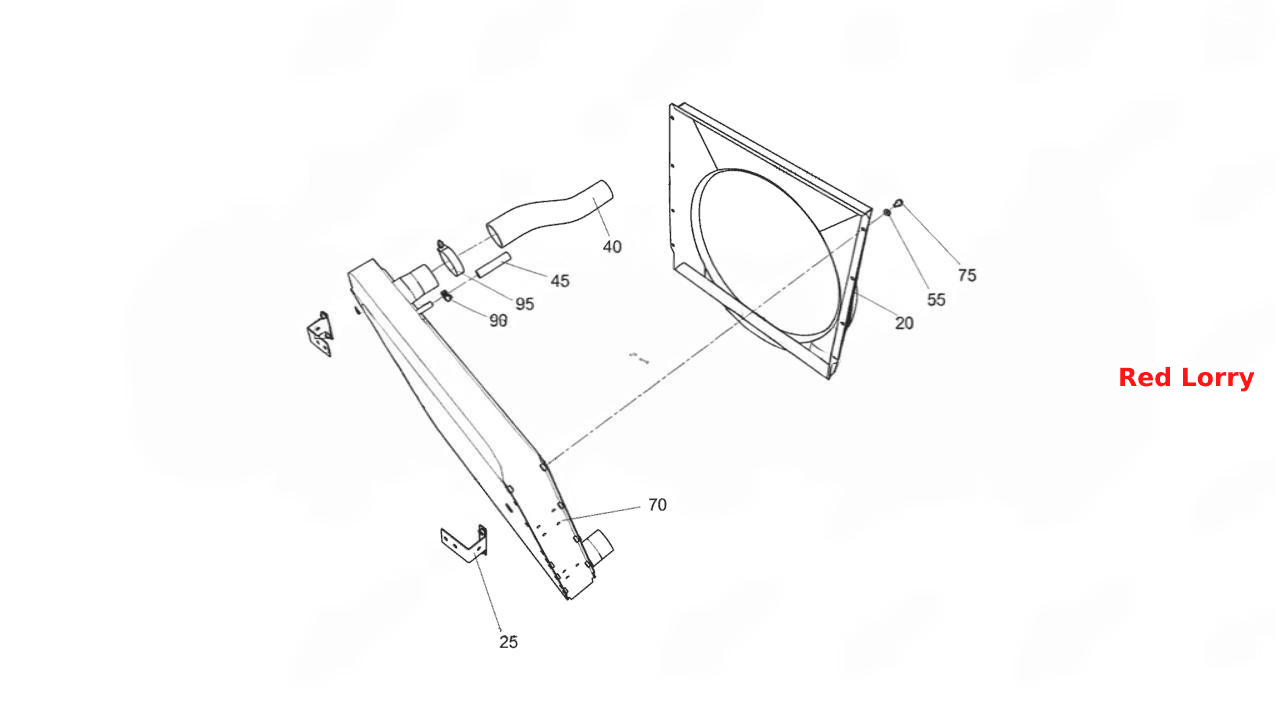

5308-1301005-60 Блок охлаждения
100%
Название детали
Кронштейн крепления радиатора правый
Заводской номер
4308-1302078-51
Количество на модель
1
№
10
Название детали
Кронштейн крепления радиатора левый
Заводской номер
4308-1302079-51
Количество на модель
1
№
15
Название детали
Кожух вентилятора
Заводской номер
5308-1309012-60
Количество на модель
1
№
20
Название детали
Установка кронштейнов охладителя
Заводской номер
65115-3506090
Количество на модель
1
№
25
Название детали
Заглушка патрубка соединительного
Заводской номер
740.22-1115119
Количество на модель
2
№
30
Название детали
Кронштейн тяги радиатора задний
Заводской номер
4308-1302047-80
Количество на модель
1
№
35
Название детали
Рукав
Заводской номер
54115-1303010-29
Количество на модель
1
№
40
Название детали
Рукав
Заводской номер
5320-1311063-02
Количество на модель
1
№
45
Название детали
Болт М8-6gх30
Заводской номер
1/60438/21
Количество на модель
2
№
50
Название детали
Шайба плоская 8х17
Заводской номер
1/05196/01
Количество на модель
7
№
55
Название детали
Шайба плоская 8х20
Заводской номер
1/26467/01
Количество на модель
4
№
60
Название детали
Теплообменник охлаждения наддувочного воздуха (45104117001301)
Заводской номер
43085БР-1170300-01
Количество на модель
1
№
65
Название детали
Радиатор (45104130101011)
Заводской номер
54115Ш-1301010-11
Количество на модель
1
№
70
Название детали
Болт М8-6gx16
Заводской номер
356-75081
Количество на модель
16
№
75
Название детали
Болт М8-6gх35 (45104991008500)
Заводской номер
356-75085
Количество на модель
2
№
80
Название детали
Гайка М8-6Н (45104993014200)
Заводской номер
356-75142
Количество на модель
2
№
85
Название детали
Хомут с червячной резьбой
Заводской номер
ТОRRО12-22/9-С7W1
Количество на модель
1
№
90
Название детали
Хомут с T-образным болтом (45104998010593)
Заводской номер
300200263
Количество на модель
1
№
95
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 10 | Кронштейн крепления радиатора правый | 4308-1302078-51 | 1 | 1 | 10 | |||
| 15 | Кронштейн крепления радиатора левый | 4308-1302079-51 | 1 | 1 | 15 | |||
| 20 | Кожух вентилятора | 5308-1309012-60 | 1 | 1 | 20 | |||
| 25 | Установка кронштейнов охладителя | 65115-3506090 | 1 | 1 | 25 | |||
| 30 | Заглушка патрубка соединительного | 740.22-1115119 | 2 | 2 | 30 | |||
| 35 | Кронштейн тяги радиатора задний | 4308-1302047-80 | 1 | 1 | 35 | |||
| 40 | Рукав | 54115-1303010-29 | 1 | 1 | 40 | |||
| 45 | Рукав | 5320-1311063-02 | 1 | 1 | 45 | |||
| 50 | Болт М8-6gх30 | 1/60438/21 | 2 | 2 | 50 | |||
| 55 | Шайба плоская 8х17 | 1/05196/01 | 7 | 7 | 55 | |||
| 60 | Шайба плоская 8х20 | 1/26467/01 | 4 | 4 | 60 | |||
| 65 | Теплообменник охлаждения наддувочного воздуха (45104117001301) | 43085БР-1170300-01 | 1 | 1 | 65 | |||
| 70 | Радиатор (45104130101011) | 54115Ш-1301010-11 | 1 | 1 | 70 | |||
| 75 | Болт М8-6gx16 | 356-75081 | 16 | 16 | 75 | |||
| 80 | Болт М8-6gх35 (45104991008500) | 356-75085 | 2 | 2 | 80 | |||
| 85 | Гайка М8-6Н (45104993014200) | 356-75142 | 2 | 2 | 85 | |||
| 90 | Хомут с червячной резьбой | ТОRRО12-22/9-С7W1 | 1 | 1 | 90 | |||
| 95 | Хомут с T-образным болтом (45104998010593) | 300200263 | 1 | 1 | 95 |
