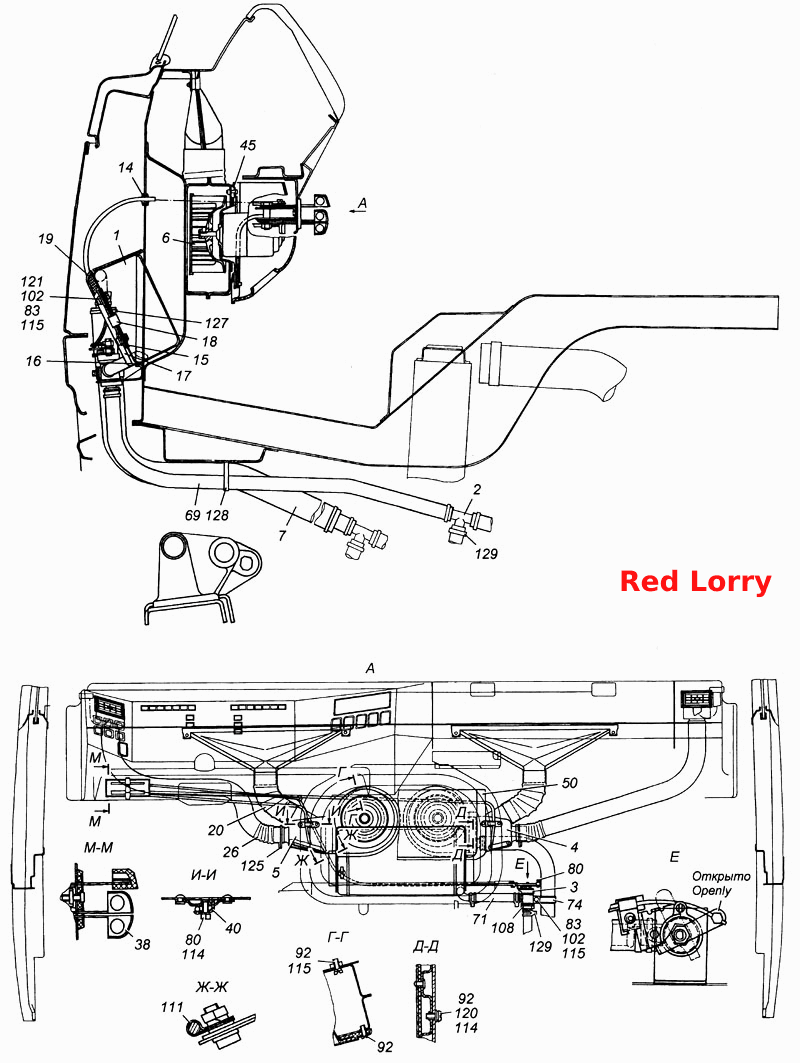

Установка системы отопления кабины Э4308-8100005
100%
Название детали
Радиатор отопителя в сборе
Заводской номер
5320-8101060
Количество на модель
1
№
1
Название детали
Тройник (сварка)
Заводской номер
53205-8106032
Количество на модель
2
№
2
Название детали
Кран отопления в сборе
Заводской номер
5320-8105160
Количество на модель
1
№
3
Название детали
Улитка с распределителем правая в сборе
Заводской номер
5320-8118026
Количество на модель
1
№
4
Название детали
Улитка с распределителем левая в сборе
Заводской номер
5320-8118027
Количество на модель
1
№
5
Название детали
Колесо рабочее с электродвигателем в сборе
Заводской номер
5320-8118069
Количество на модель
2
№
6
Название детали
Шланг подводящий средний в сборе
Заводской номер
5320-8120110
Количество на модель
1
№
7
Название детали
Втулка оболочки троса
Заводской номер
5320-1310277
Количество на модель
1
№
14
Название детали
Уплотнитель кожуха
Заводской номер
5320-8101023
Количество на модель
2
№
15
Название детали
Уплотнитель радиатора
Заводской номер
5320-8101079
Количество на модель
1
№
16
Название детали
Рамка фильтра
Заводской номер
5320-8101290
Количество на модель
1
№
17
Название детали
Держатель
Заводской номер
5320-8101292
Количество на модель
2
№
18
Название детали
Фильтроэлемент
Заводской номер
5320-8101294
Количество на модель
1
№
19
Название детали
Шланг обдува ветрового стекла
Заводской номер
5320-8102056-01
Количество на модель
2
№
20
Название детали
Шланг обдува бокового стекла
Заводской номер
5320-8102077-01
Количество на модель
2
№
26
Название детали
Ручка управления
Заводской номер
5320-8109044-10
Количество на модель
3
№
38
Название детали
Прижим троса
Заводской номер
5320-8109365
Количество на модель
2
№
40
Название детали
Кольцо фланца
Заводской номер
5320-8118093
Количество на модель
2
№
45
Название детали
Кожух
Заводской номер
5320-8118101-01
Количество на модель
1
№
50
Название детали
Шланг отопителя подводящий
Заводской номер
5320-8120111
Количество на модель
1
№
69
Название детали
Шланг отопителя передний
Заводской номер
5320-8120143
Количество на модель
1
№
71
Название детали
Скоба отводящего шланга
Заводской номер
5320-8120167
Количество на модель
1
№
74
Название детали
Болт М5-6gх10
Заводской номер
853013
Количество на модель
3
№
80
Название детали
Болт ТЕМ6-6gх16
Заводской номер
1/09022/21
Количество на модель
5
№
83
Название детали
Винт М5х12
Заводской номер
1/32740/01
Количество на модель
16
№
92
Название детали
Винт
Заводской номер
1/32760/01
Количество на модель
6
№
96
Название детали
Гайка М6-6Н
Заводской номер
1/58962/11
Количество на модель
5
№
102
Название детали
Гайка М24х1,5-6Н
Заводской номер
1/07269/11
Количество на модель
1
№
108
Название детали
Закрытая скоба троса
Заводской номер
1/04187/01
Количество на модель
1
№
111
Название детали
Шайба 5 пружинная
Заводской номер
1/11954/73
Количество на модель
6
№
114
Название детали
Шайба 6 пружинная
Заводской номер
1/05164/77
Количество на модель
11
№
115
Название детали
Шайба плоская 5,45х10х1
Заводской номер
1/05193/01
Количество на модель
4
№
120
Название детали
Шайба плоская 6х12х1,5
Заводской номер
1/05194/01
Количество на модель
6
№
121
Название детали
Хомут 46
Заводской номер
853893
Количество на модель
4
№
125
Название детали
Хомут в сборе L=310
Заводской номер
1/21710/90
Количество на модель
2
№
127
Название детали
Хомут
Заводской номер
2108-3401288
Количество на модель
1
№
128
Название детали
Хомут ТОRRО 20-32/12-С7W1
Заводской номер
45 104 998 010 890
Количество на модель
14
№
129
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Радиатор отопителя в сборе | 5320-8101060 | 1 | 1 | 1 | |||
| 2 | Тройник (сварка) | 53205-8106032 | 2 | 2 | 2 | |||
| 3 | Кран отопления в сборе | 5320-8105160 | 1 | 1 | 3 | |||
| 4 | Улитка с распределителем правая в сборе | 5320-8118026 | 1 | 1 | 4 | |||
| 5 | Улитка с распределителем левая в сборе | 5320-8118027 | 1 | 1 | 5 | |||
| 6 | Колесо рабочее с электродвигателем в сборе | 5320-8118069 | 2 | 2 | 6 | |||
| 7 | Шланг подводящий средний в сборе | 5320-8120110 | 1 | 1 | 7 | |||
| 14 | Втулка оболочки троса | 5320-1310277 | 1 | 1 | 14 | |||
| 15 | Уплотнитель кожуха | 5320-8101023 | 2 | 2 | 15 | |||
| 16 | Уплотнитель радиатора | 5320-8101079 | 1 | 1 | 16 | |||
| 17 | Рамка фильтра | 5320-8101290 | 1 | 1 | 17 | |||
| 18 | Держатель | 5320-8101292 | 2 | 2 | 18 | |||
| 19 | Фильтроэлемент | 5320-8101294 | 1 | 1 | 19 | |||
| 20 | Шланг обдува ветрового стекла | 5320-8102056-01 | 2 | 2 | 20 | |||
| 26 | Шланг обдува бокового стекла | 5320-8102077-01 | 2 | 2 | 26 | |||
| 38 | Ручка управления | 5320-8109044-10 | 3 | 3 | 38 | |||
| 40 | Прижим троса | 5320-8109365 | 2 | 2 | 40 | |||
| 45 | Кольцо фланца | 5320-8118093 | 2 | 2 | 45 | |||
| 50 | Кожух | 5320-8118101-01 | 1 | 1 | 50 | |||
| 69 | Шланг отопителя подводящий | 5320-8120111 | 1 | 1 | 69 | |||
| 71 | Шланг отопителя передний | 5320-8120143 | 1 | 1 | 71 | |||
| 74 | Скоба отводящего шланга | 5320-8120167 | 1 | 1 | 74 | |||
| 80 | Болт М5-6gх10 | 853013 | 3 | 3 | 80 | |||
| 83 | Болт ТЕМ6-6gх16 | 1/09022/21 | 5 | 5 | 83 | |||
| 92 | Винт М5х12 | 1/32740/01 | 16 | 16 | 92 | |||
| 96 | Винт | 1/32760/01 | 6 | 6 | 96 | |||
| 102 | Гайка М6-6Н | 1/58962/11 | 5 | 5 | 102 | |||
| 108 | Гайка М24х1,5-6Н | 1/07269/11 | 1 | 1 | 108 | |||
| 111 | Закрытая скоба троса | 1/04187/01 | 1 | 1 | 111 | |||
| 114 | Шайба 5 пружинная | 1/11954/73 | 6 | 6 | 114 | |||
| 115 | Шайба 6 пружинная | 1/05164/77 | 11 | 11 | 115 | |||
| 120 | Шайба плоская 5,45х10х1 | 1/05193/01 | 4 | 4 | 120 | |||
| 121 | Шайба плоская 6х12х1,5 | 1/05194/01 | 6 | 6 | 121 | |||
| 125 | Хомут 46 | 853893 | 4 | 4 | 125 | |||
| 127 | Хомут в сборе L=310 | 1/21710/90 | 2 | 2 | 127 | |||
| 128 | Хомут | 2108-3401288 | 1 | 1 | 128 | |||
| 129 | Хомут ТОRRО 20-32/12-С7W1 | 45 104 998 010 890 | 14 | 14 | 129 |
