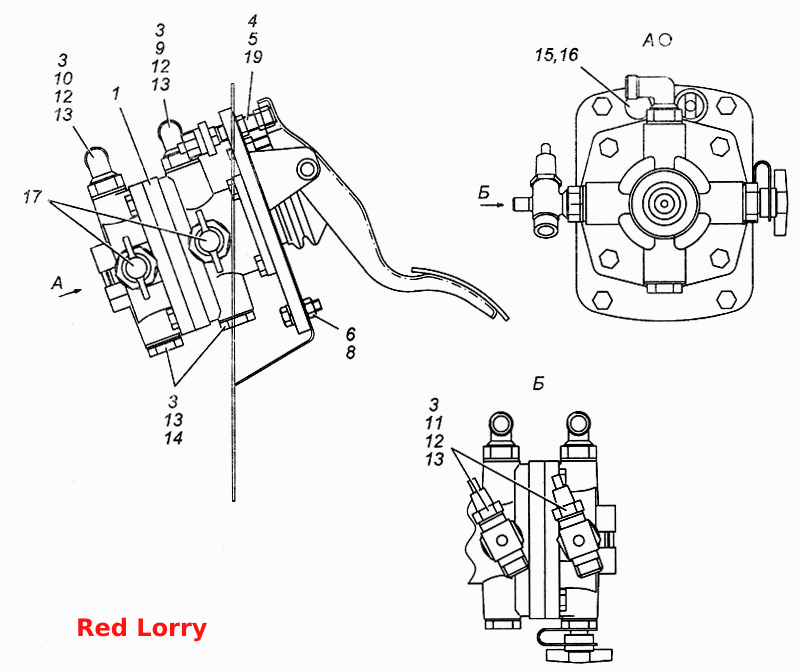

Установка двухсекционного тормозного крана 3520-3500014
100%
Название детали
Кран тормозной двухсекционный с педалью в сборе
Заводской номер
5320-3514108
Количество на модель
1
№
1
Название детали
Кольцо уплотнительное
Заводской номер
740-1003439
Количество на модель
6
№
3
Название детали
Наконечник сигнала торможения
Заводской номер
53205-3720125
Количество на модель
1
№
4
Название детали
Гайка М12
Заводской номер
53205-3720780
Количество на модель
1
№
5
Название детали
Болт М8-6gх20
Заводской номер
1/60434/21
Количество на модель
4
№
6
Название детали
Шайба 8 пружинная
Заводской номер
1/05166/77
Количество на модель
4
№
8
Название детали
Угольник ввертный
Заводской номер
861005
Количество на модель
1
№
9
Название детали
Угольник
Заводской номер
861007
Количество на модель
1
№
10
Название детали
Крестовина
Заводской номер
861011-10
Количество на модель
2
№
11
Название детали
Гайка М22х1,5-6Н
Заводской номер
861021
Количество на модель
4
№
12
Название детали
Шайба
Заводской номер
861024
Количество на модель
6
№
13
Название детали
Пробка М22х1,5-6Н
Заводской номер
864323
Количество на модель
2
№
14
Название детали
Пробка транспортная
Заводской номер
864310
Количество на модель
1
№
15
Название детали
Пробка транспортная
Заводской номер
305129
Количество на модель
1
№
16
Название детали
Клапан контрольного вывода в сборе
Заводской номер
16-3515310
Количество на модель
2
№
17
Название детали
Выключатель сигнала торможения
Заводской номер
2108-3720010
Количество на модель
1
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кран тормозной двухсекционный с педалью в сборе | 5320-3514108 | 1 | 1 | 1 | |||
| 3 | Кольцо уплотнительное | 740-1003439 | 6 | 6 | 3 | |||
| 4 | Наконечник сигнала торможения | 53205-3720125 | 1 | 1 | 4 | |||
| 5 | Гайка М12 | 53205-3720780 | 1 | 1 | 5 | |||
| 6 | Болт М8-6gх20 | 1/60434/21 | 4 | 4 | 6 | |||
| 8 | Шайба 8 пружинная | 1/05166/77 | 4 | 4 | 8 | |||
| 9 | Угольник ввертный | 861005 | 1 | 1 | 9 | |||
| 10 | Угольник | 861007 | 1 | 1 | 10 | |||
| 11 | Крестовина | 861011-10 | 2 | 2 | 11 | |||
| 12 | Гайка М22х1,5-6Н | 861021 | 4 | 4 | 12 | |||
| 13 | Шайба | 861024 | 6 | 6 | 13 | |||
| 14 | Пробка М22х1,5-6Н | 864323 | 2 | 2 | 14 | |||
| 15 | Пробка транспортная | 864310 | 1 | 1 | 15 | |||
| 16 | Пробка транспортная | 305129 | 1 | 1 | 16 | |||
| 17 | Клапан контрольного вывода в сборе | 16-3515310 | 2 | 2 | 17 | |||
| 19 | Выключатель сигнала торможения | 2108-3720010 | 1 | 1 | 19 |
