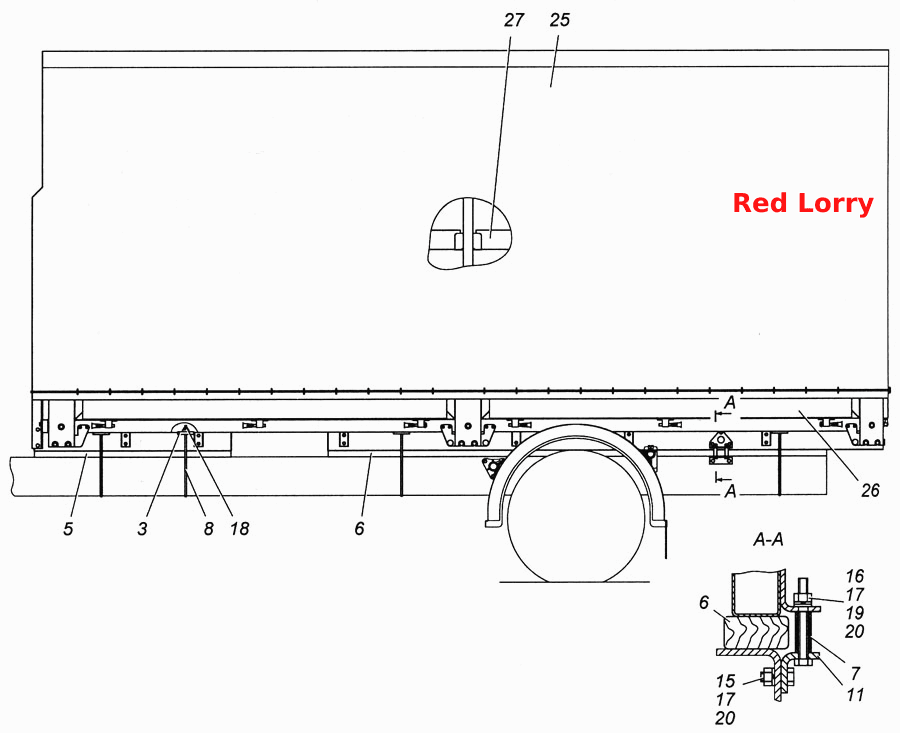

Установка платформы 4308-8500008-70
100%
Название детали
Обойма хомута с накладкой
Заводской номер
5320-8521090
Количество на модель
7
№
3
Название детали
Прокладка лонжерона
Заводской номер
4308-8501019-70
Количество на модель
2
№
5
Название детали
Прокладка лонжерона
Заводской номер
4308-8501020-70
Количество на модель
2
№
6
Название детали
Втулка крепления угольников
Заводской номер
4308-8504030-70
Количество на модель
4
№
7
Название детали
Хомут
Заводской номер
4308-8521082-70
Количество на модель
7
№
8
Название детали
Угольник фиксирующий платформу, нижний
Заводской номер
5320-8521115
Количество на модель
2
№
11
Название детали
Болт ТТЕМ10х1,25-6gх35
Заводской номер
1/55405/21
Количество на модель
4
№
15
Название детали
Болт ТЕМ12х1,25-6gх90
Заводской номер
1/55415/31
Количество на модель
4
№
16
Название детали
Гайка М12х1,25-6Н
Заводской номер
1/61015/11
Количество на модель
8
№
17
Название детали
Гайка М14х1,5-6Н
Заводской номер
251648
Количество на модель
14
№
18
Название детали
Шайба
Заводской номер
1/05200/01
Количество на модель
4
№
19
Название детали
Шайба 12 пружинная
Заводской номер
1/05170/77
Количество на модель
8
№
20
Название детали
Тент
Заводской номер
4308АМ-8508021-70
Количество на модель
1
№
25
Название детали
Платформа
Заводской номер
4308АМ-8500010-70
Количество на модель
1
№
26
Название детали
Каркас тента
Заводской номер
4308АМ-8508008-70
Количество на модель
1
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 3 | Обойма хомута с накладкой | 5320-8521090 | 7 | 7 | 3 | |||
| 5 | Прокладка лонжерона | 4308-8501019-70 | 2 | 2 | 5 | |||
| 6 | Прокладка лонжерона | 4308-8501020-70 | 2 | 2 | 6 | |||
| 7 | Втулка крепления угольников | 4308-8504030-70 | 4 | 4 | 7 | |||
| 8 | Хомут | 4308-8521082-70 | 7 | 7 | 8 | |||
| 11 | Угольник фиксирующий платформу, нижний | 5320-8521115 | 2 | 2 | 11 | |||
| 15 | Болт ТТЕМ10х1,25-6gх35 | 1/55405/21 | 4 | 4 | 15 | |||
| 16 | Болт ТЕМ12х1,25-6gх90 | 1/55415/31 | 4 | 4 | 16 | |||
| 17 | Гайка М12х1,25-6Н | 1/61015/11 | 8 | 8 | 17 | |||
| 18 | Гайка М14х1,5-6Н | 251648 | 14 | 14 | 18 | |||
| 19 | Шайба | 1/05200/01 | 4 | 4 | 19 | |||
| 20 | Шайба 12 пружинная | 1/05170/77 | 8 | 8 | 20 | |||
| 25 | Тент | 4308АМ-8508021-70 | 1 | 1 | 25 | |||
| 26 | Платформа | 4308АМ-8500010-70 | 1 | 1 | 26 | |||
| 27 | Каркас тента | 4308АМ-8508008-70 | 1 | 1 | 27 |
