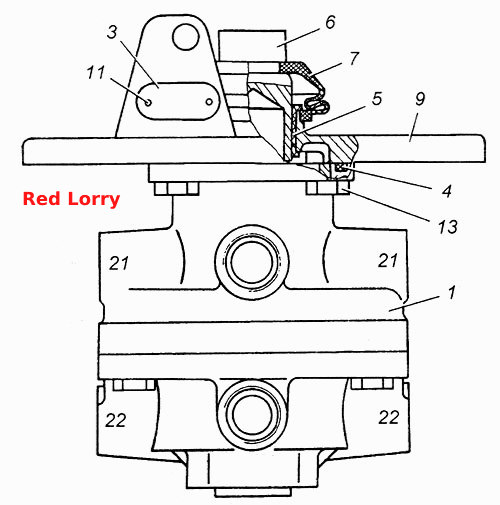

Кран тормозной двухсекционный в сборе 100-3514108-10
100%
Название детали
Комплект запасных частей
Заводской номер
100-3514109-51
Количество на модель
№
Название детали
Комплект запасных частей
Заводской номер
100-3514109
Количество на модель
№
Название детали
Комплект запчастей
Заводской номер
100-3514109-10
Количество на модель
№
Название детали
Смазка, 0,010 кг
Заводской номер
ЦИАТИМ-221
Количество на модель
№
Название детали
Глушитель (РААЗ)
Заводской номер
25.3518045
Количество на модель
№
Название детали
Кран тормозной
Заводской номер
100-3514010
Количество на модель
1
№
1
Название детали
Табличка
Заводской номер
100-3512099
Количество на модель
1
№
3
Название детали
Кольцо
Заводской номер
100-3514013
Количество на модель
1
№
4
Название детали
Втулка
Заводской номер
100-3514077
Количество на модель
1
№
5
Название детали
Толкатель
Заводской номер
100-3514179
Количество на модель
1
№
6
Название детали
Оболочка защитная
Заводской номер
100-3514180-01
Количество на модель
1
№
7
Название детали
Плита опорная
Заводской номер
100-3514112
Количество на модель
1
№
9
Название детали
Заклепка пустотелая
Заводской номер
304183
Количество на модель
2
№
11
Название детали
Болт М8х1,25х16
Заводской номер
201454-П29
Количество на модель
4
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Комплект запасных частей | 100-3514109-51 | |||||||
| Комплект запасных частей | 100-3514109 | |||||||
| Комплект запчастей | 100-3514109-10 | |||||||
| Смазка, 0,010 кг | ЦИАТИМ-221 | |||||||
| Глушитель (РААЗ) | 25.3518045 | |||||||
| 1 | Кран тормозной | 100-3514010 | 1 | 1 | 1 | |||
| 3 | Табличка | 100-3512099 | 1 | 1 | 3 | |||
| 4 | Кольцо | 100-3514013 | 1 | 1 | 4 | |||
| 5 | Втулка | 100-3514077 | 1 | 1 | 5 | |||
| 6 | Толкатель | 100-3514179 | 1 | 1 | 6 | |||
| 7 | Оболочка защитная | 100-3514180-01 | 1 | 1 | 7 | |||
| 9 | Плита опорная | 100-3514112 | 1 | 1 | 9 | |||
| 11 | Заклепка пустотелая | 304183 | 2 | 2 | 11 | |||
| 13 | Болт М8х1,25х16 | 201454-П29 | 4 | 4 | 13 |
