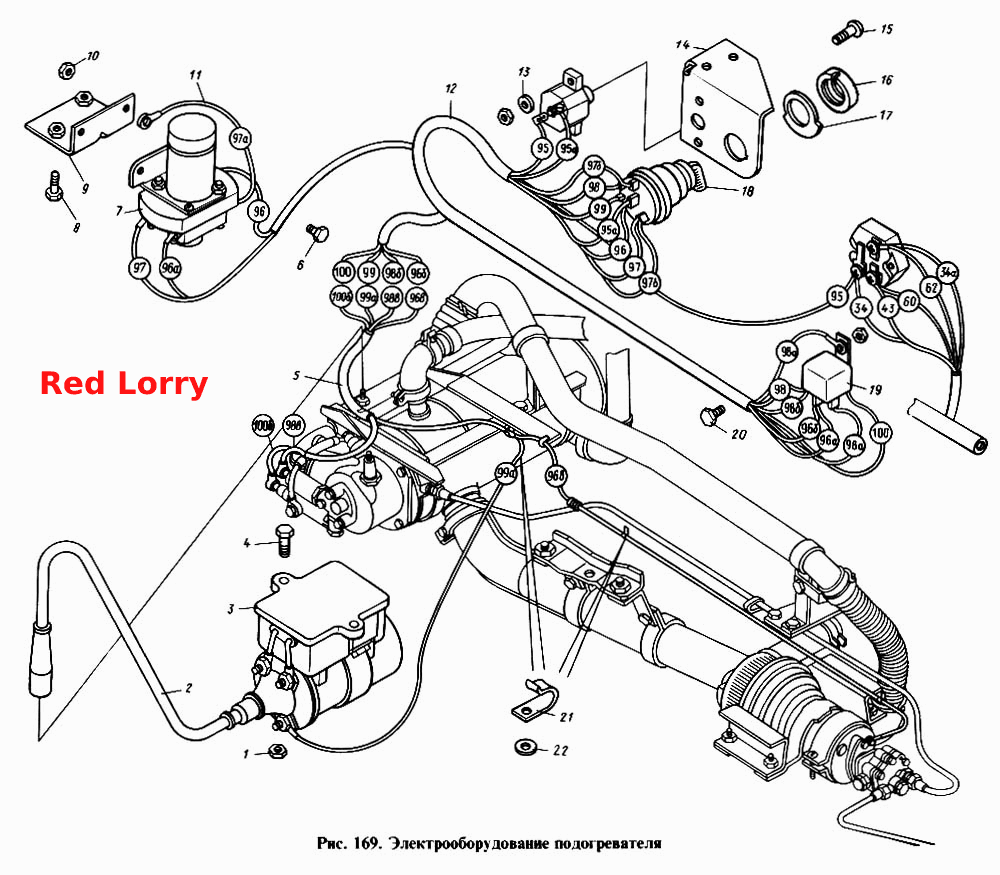

Электрооборудование подогревателя
100%
Название детали
Электромагнит типа РС230
Заводской номер
5320-3721560
Количество на модель
1
№
Название детали
Пластина
Заводской номер
4310-3743359
Количество на модель
1
№
Название детали
Поперечина
Заводской номер
4310-3743357
Количество на модель
1
№
Название детали
Прокладка уплотнительная
Заводской номер
5320-3721507
Количество на модель
2
№
Название детали
Пружина
Заводской номер
5320-3721534
Количество на модель
2
№
Название детали
Реле блокировки стартера
Заводской номер
26.02.3747000-01
Количество на модель
1
№
Название детали
Реле блокировки стартера (РБС)
Заводской номер
5320-3747190
Количество на модель
1
№
Название детали
Реле блокировки стартера (РБС)
Заводской номер
26.02.3741-01
Количество на модель
1
№
Название детали
Фара противотуманная ФГ152
Заводской номер
5320-3743010
Количество на модель
2
№
Название детали
Шайба зубчатая 5
Заводской номер
1/26052/73
Количество на модель
2
№
Название детали
Шайба пружинная 8
Заводской номер
1/05166/70
Количество на модель
12
№
Название детали
Шайба пружинная 10
Заводской номер
1/05169/77
Количество на модель
2
№
Название детали
Шток клапана
Заводской номер
5320-3721537
Количество на модель
1
№
Название детали
Шток электромагнита
Заводской номер
5320-3721533
Количество на модель
1
№
Название детали
Ограждение в сборе
Заводской номер
4310-3743352
Количество на модель
2
№
Название детали
Крышка корпуса клапана
Заводской номер
5320-3721505
Количество на модель
1
№
Название детали
Болт М8-6gх16
Заводской номер
1/60432/21
Количество на модель
6
№
Название детали
Болт М8-6gх20
Заводской номер
1/60434/21
Количество на модель
6
№
Название детали
Болт ТЕМ10х 1,25-6gх20
Заводской номер
1/59705/21
Количество на модель
2
№
Название детали
Болт с пружинной шайбой М6-6gх50
Заводской номер
1/38251/11
Количество на модель
2
№
Название детали
Винт М5-6gх14
Заводской номер
1/03895/01
Количество на модель
2
№
Название детали
Гайка М5 для контактной сварки
Заводской номер
1/40980/00
Количество на модель
2
№
Название детали
Дуга ограждения левая
Заводской номер
4310-3743355
Количество на модель
1
№
Название детали
Дуга ограждения правая
Заводской номер
4310-3743354
Количество на модель
1
№
Название детали
Кронштейн РБС в сборе
Заводской номер
5320-3747196
Количество на модель
1
№
Название детали
Кронштейн
Заводской номер
5320-3747197
Количество на модель
1
№
Название детали
Кронштейн
Заводской номер
4310-3743119
Количество на модель
2
№
Название детали
Корпус клапана
Заводской номер
5320-3721531
Количество на модель
1
№
Название детали
Клапан с электромагнитом
Заводской номер
5320-3721500
Количество на модель
1
№
Название детали
Клапан в сборе
Заводской номер
5320-3721510
Количество на модель
1
№
Название детали
Гайка М6-6Н
Заводской номер
1/38320/01
Количество на модель
2
№
1
Название детали
Провод высокого напряжения
Заводской номер
5320-3741069
Количество на модель
1
№
2
Название детали
Катушка зажигания с коммутатором в сборе
Заводской номер
5320-3741034
Количество на модель
1
№
3
Название детали
Болт М6
Заводской номер
1/09026/21
Количество на модель
2
№
4
Название детали
Пучок проводов рамный
Заводской номер
5320-3741046
Количество на модель
1
№
5
Название детали
Винт М5х12
Заводской номер
1/32740/01
Количество на модель
2
№
6
Название детали
Контактор
Заводской номер
5320-3741055
Количество на модель
1
№
7
Название детали
Контактор
Заводской номер
КТ127
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
1/09021/21
Количество на модель
2
№
8
Название детали
Кронштейн контактора в сборе
Заводской номер
5320-3741056
Количество на модель
1
№
9
Название детали
Гайка М5-6Н
Заводской номер
1/58964/11
Количество на модель
4
№
10
Название детали
Провод массовый контактора
Заводской номер
5320-3724206
Количество на модель
1
№
11
Название детали
Пучок проводов кабинный
Заводской номер
5320-3741044
Количество на модель
1
№
12
Название детали
Предохранитель термобиметаллический
Заводской номер
5320-3741067
Количество на модель
1
№
13
Название детали
Предохранитель термобиметаллический
Заводской номер
ПР-3
Количество на модель
1
№
13
Название детали
Кронштейн переключателя
Заводской номер
5320-3741063
Количество на модель
1
№
14
Название детали
Винт М5х25
Заводской номер
1/03899/01
Количество на модель
2
№
15
Название детали
Облицовка выключателя
Заводской номер
5320-3708513
Количество на модель
1
№
16
Название детали
Табличка
Заводской номер
5320-3741075
Количество на модель
1
№
17
Название детали
Переключатель в сборе
Заводской номер
5320-3741038
Количество на модель
1
№
18
Название детали
Переключатель в сборе
Заводской номер
ВК354
Количество на модель
1
№
18
Название детали
Болт М6-6gх10
Заводской номер
1/38358/71
Количество на модель
1
№
20
Название детали
Штуцер проходной
Заводской номер
853936
Количество на модель
6
№
21
Название детали
Шайба плоская 8х17
Заводской номер
1/05196/01
Количество на модель
3
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Электромагнит типа РС230 | 5320-3721560 | 1 | 1 | |||||
| Пластина | 4310-3743359 | 1 | 1 | |||||
| Поперечина | 4310-3743357 | 1 | 1 | |||||
| Прокладка уплотнительная | 5320-3721507 | 2 | 2 | |||||
| Пружина | 5320-3721534 | 2 | 2 | |||||
| Реле блокировки стартера | 26.02.3747000-01 | 1 | 1 | |||||
| Реле блокировки стартера (РБС) | 5320-3747190 | 1 | 1 | |||||
| Реле блокировки стартера (РБС) | 26.02.3741-01 | 1 | 1 | |||||
| Фара противотуманная ФГ152 | 5320-3743010 | 2 | 2 | |||||
| Шайба зубчатая 5 | 1/26052/73 | 2 | 2 | |||||
| Шайба пружинная 8 | 1/05166/70 | 12 | 12 | |||||
| Шайба пружинная 10 | 1/05169/77 | 2 | 2 | |||||
| Шток клапана | 5320-3721537 | 1 | 1 | |||||
| Шток электромагнита | 5320-3721533 | 1 | 1 | |||||
| Ограждение в сборе | 4310-3743352 | 2 | 2 | |||||
| Крышка корпуса клапана | 5320-3721505 | 1 | 1 | |||||
| Болт М8-6gх16 | 1/60432/21 | 6 | 6 | |||||
| Болт М8-6gх20 | 1/60434/21 | 6 | 6 | |||||
| Болт ТЕМ10х 1,25-6gх20 | 1/59705/21 | 2 | 2 | |||||
| Болт с пружинной шайбой М6-6gх50 | 1/38251/11 | 2 | 2 | |||||
| Винт М5-6gх14 | 1/03895/01 | 2 | 2 | |||||
| Гайка М5 для контактной сварки | 1/40980/00 | 2 | 2 | |||||
| Дуга ограждения левая | 4310-3743355 | 1 | 1 | |||||
| Дуга ограждения правая | 4310-3743354 | 1 | 1 | |||||
| Кронштейн РБС в сборе | 5320-3747196 | 1 | 1 | |||||
| Кронштейн | 5320-3747197 | 1 | 1 | |||||
| Кронштейн | 4310-3743119 | 2 | 2 | |||||
| Корпус клапана | 5320-3721531 | 1 | 1 | |||||
| Клапан с электромагнитом | 5320-3721500 | 1 | 1 | |||||
| Клапан в сборе | 5320-3721510 | 1 | 1 | |||||
| 1 | Гайка М6-6Н | 1/38320/01 | 2 | 2 | 1 | |||
| 2 | Провод высокого напряжения | 5320-3741069 | 1 | 1 | 2 | |||
| 3 | Катушка зажигания с коммутатором в сборе | 5320-3741034 | 1 | 1 | 3 | |||
| 4 | Болт М6 | 1/09026/21 | 2 | 2 | 4 | |||
| 5 | Пучок проводов рамный | 5320-3741046 | 1 | 1 | 5 | |||
| 6 | Винт М5х12 | 1/32740/01 | 2 | 2 | 6 | |||
| 7 | Контактор | 5320-3741055 | 1 | 1 | 7 | |||
| 7 | Контактор | КТ127 | 1 | 1 | 7 | |||
| 8 | Болт | 1/09021/21 | 2 | 2 | 8 | |||
| 9 | Кронштейн контактора в сборе | 5320-3741056 | 1 | 1 | 9 | |||
| 10 | Гайка М5-6Н | 1/58964/11 | 4 | 4 | 10 | |||
| 11 | Провод массовый контактора | 5320-3724206 | 1 | 1 | 11 | |||
| 12 | Пучок проводов кабинный | 5320-3741044 | 1 | 1 | 12 | |||
| 13 | Предохранитель термобиметаллический | 5320-3741067 | 1 | 1 | 13 | |||
| 13 | Предохранитель термобиметаллический | ПР-3 | 1 | 1 | 13 | |||
| 14 | Кронштейн переключателя | 5320-3741063 | 1 | 1 | 14 | |||
| 15 | Винт М5х25 | 1/03899/01 | 2 | 2 | 15 | |||
| 16 | Облицовка выключателя | 5320-3708513 | 1 | 1 | 16 | |||
| 17 | Табличка | 5320-3741075 | 1 | 1 | 17 | |||
| 18 | Переключатель в сборе | 5320-3741038 | 1 | 1 | 18 | |||
| 18 | Переключатель в сборе | ВК354 | 1 | 1 | 18 | |||
| 20 | Болт М6-6gх10 | 1/38358/71 | 1 | 1 | 20 | |||
| 21 | Штуцер проходной | 853936 | 6 | 6 | 21 | |||
| 22 | Шайба плоская 8х17 | 1/05196/01 | 3 | 3 | 22 |
