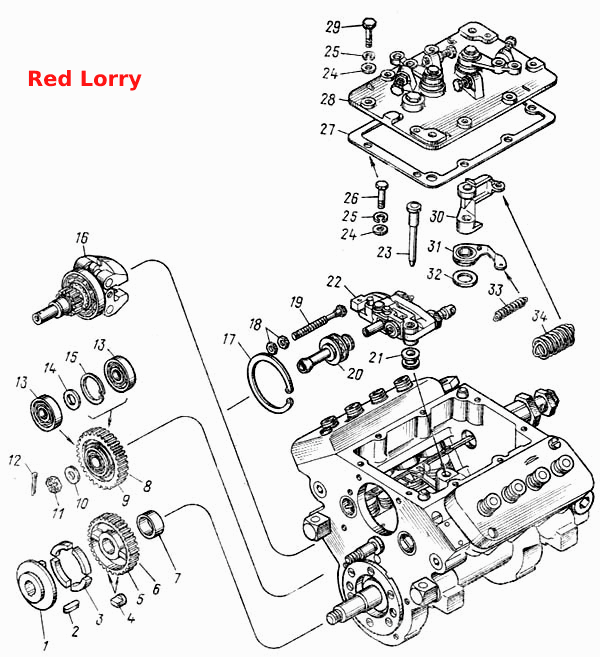

Регулятор частоты вращения 33.1111007-02
100%
Название детали
Фланец ведущей шестерни
Заводской номер
33.1110521
Количество на модель
1
№
1
Название детали
Шпонка сегментная 4х6,5х16
Заводской номер
870806
Количество на модель
1
№
2
Название детали
Сухарь ведущей шестерни
Заводской номер
33.1110517
Количество на модель
4
№
3
Название детали
Вставка ведущей шестерни
Заводской номер
33.1110519
Количество на модель
2
№
4
Название детали
Шестерня регулятора ведущая
Заводской номер
33.1110516
Количество на модель
1
№
5
Название детали
Шестерня регулятора ведущая в сборе
Заводской номер
33.1110515
Количество на модель
1
№
6
Название детали
Втулка упорная
Заводской номер
33.1110545
Количество на модель
1
№
7
Название детали
Шестерня регулятора промежуточная в сборе
Заводской номер
33.1110670
Количество на модель
1
№
8
Название детали
Шестерня промежуточная
Заводской номер
33.1110672
Количество на модель
1
№
9
Название детали
Шайба плоская 8х17
Заводской номер
1/05196/01
Количество на модель
1
№
10
Название детали
Гайка М8-6Н
Заводской номер
1/61056/11
Количество на модель
1
№
11
Название детали
Шплинт разводной 2х25
Заводской номер
1/07344/01
Количество на модель
1
№
12
Название детали
Подшипник 201
Заводской номер
33.1110624
Количество на модель
2
№
13
Название детали
Шайба 12
Заводской номер
870627
Количество на модель
1
№
14
Название детали
Кольцо А 32
Заводской номер
33.1110682
Количество на модель
1
№
15
Название детали
Державка грузов в сборе
Заводской номер
33.1110040-10
Количество на модель
1
№
16
Название детали
Кольцо стопорное
Заводской номер
33.1110684
Количество на модель
1
№
17
Название детали
Гайка М6-6Н
Заводской номер
1/58962/11
Количество на модель
2
№
18
Название детали
Болт регулировочный
Заводской номер
33.1110429
Количество на модель
1
№
19
Название детали
Муфта грузов в сборе
Заводской номер
33.1110060
Количество на модель
1
№
20
Название детали
Втулка дистанционная
Заводской номер
33.1110089
Количество на модель
1
№
21
Название детали
Рычаги с корректорами в сборе
Заводской номер
33.1110160
Количество на модель
1
№
22
Название детали
Ось рычага регулятора
Заводской номер
33.1110088
Количество на модель
1
№
23
Название детали
Шайба регулировочная 6х11х1
Заводской номер
1/26397/01
Количество на модель
8
№
24
Название детали
Шайба 6 пружинная
Заводской номер
1/05164/73
Количество на модель
8
№
25
Название детали
Болт М6-6gх20
Заводской номер
870003
Количество на модель
2
№
26
Название детали
Прокладка верхней крышки
Заводской номер
33.1110026
Количество на модель
1
№
27
Название детали
Крышка регулятора верхняя в сборе
Заводской номер
33.1110024
Количество на модель
1
№
28
Название детали
Болт М6
Заводской номер
1/09026/21
Количество на модель
6
№
29
Название детали
Рычаг пружины регулятора
Заводской номер
33.1110466
Количество на модель
1
№
30
Название детали
Рычаг стартовой пружины в сборе
Заводской номер
33.1110505
Количество на модель
1
№
31
Название детали
Шайба
Заводской номер
870456
Количество на модель
1
№
32
Название детали
Пружина стартовая
Заводской номер
33.1110448
Количество на модель
1
№
33
Название детали
Пружина регулятора
Заводской номер
33.1110462
Количество на модель
1
№
34
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фланец ведущей шестерни | 33.1110521 | 1 | 1 | 1 | |||
| 2 | Шпонка сегментная 4х6,5х16 | 870806 | 1 | 1 | 2 | |||
| 3 | Сухарь ведущей шестерни | 33.1110517 | 4 | 4 | 3 | |||
| 4 | Вставка ведущей шестерни | 33.1110519 | 2 | 2 | 4 | |||
| 5 | Шестерня регулятора ведущая | 33.1110516 | 1 | 1 | 5 | |||
| 6 | Шестерня регулятора ведущая в сборе | 33.1110515 | 1 | 1 | 6 | |||
| 7 | Втулка упорная | 33.1110545 | 1 | 1 | 7 | |||
| 8 | Шестерня регулятора промежуточная в сборе | 33.1110670 | 1 | 1 | 8 | |||
| 9 | Шестерня промежуточная | 33.1110672 | 1 | 1 | 9 | |||
| 10 | Шайба плоская 8х17 | 1/05196/01 | 1 | 1 | 10 | |||
| 11 | Гайка М8-6Н | 1/61056/11 | 1 | 1 | 11 | |||
| 12 | Шплинт разводной 2х25 | 1/07344/01 | 1 | 1 | 12 | |||
| 13 | Подшипник 201 | 33.1110624 | 2 | 2 | 13 | |||
| 14 | Шайба 12 | 870627 | 1 | 1 | 14 | |||
| 15 | Кольцо А 32 | 33.1110682 | 1 | 1 | 15 | |||
| 16 | Державка грузов в сборе | 33.1110040-10 | 1 | 1 | 16 | |||
| 17 | Кольцо стопорное | 33.1110684 | 1 | 1 | 17 | |||
| 18 | Гайка М6-6Н | 1/58962/11 | 2 | 2 | 18 | |||
| 19 | Болт регулировочный | 33.1110429 | 1 | 1 | 19 | |||
| 20 | Муфта грузов в сборе | 33.1110060 | 1 | 1 | 20 | |||
| 21 | Втулка дистанционная | 33.1110089 | 1 | 1 | 21 | |||
| 22 | Рычаги с корректорами в сборе | 33.1110160 | 1 | 1 | 22 | |||
| 23 | Ось рычага регулятора | 33.1110088 | 1 | 1 | 23 | |||
| 24 | Шайба регулировочная 6х11х1 | 1/26397/01 | 8 | 8 | 24 | |||
| 25 | Шайба 6 пружинная | 1/05164/73 | 8 | 8 | 25 | |||
| 26 | Болт М6-6gх20 | 870003 | 2 | 2 | 26 | |||
| 27 | Прокладка верхней крышки | 33.1110026 | 1 | 1 | 27 | |||
| 28 | Крышка регулятора верхняя в сборе | 33.1110024 | 1 | 1 | 28 | |||
| 29 | Болт М6 | 1/09026/21 | 6 | 6 | 29 | |||
| 30 | Рычаг пружины регулятора | 33.1110466 | 1 | 1 | 30 | |||
| 31 | Рычаг стартовой пружины в сборе | 33.1110505 | 1 | 1 | 31 | |||
| 32 | Шайба | 870456 | 1 | 1 | 32 | |||
| 33 | Пружина стартовая | 33.1110448 | 1 | 1 | 33 | |||
| 34 | Пружина регулятора | 33.1110462 | 1 | 1 | 34 |
