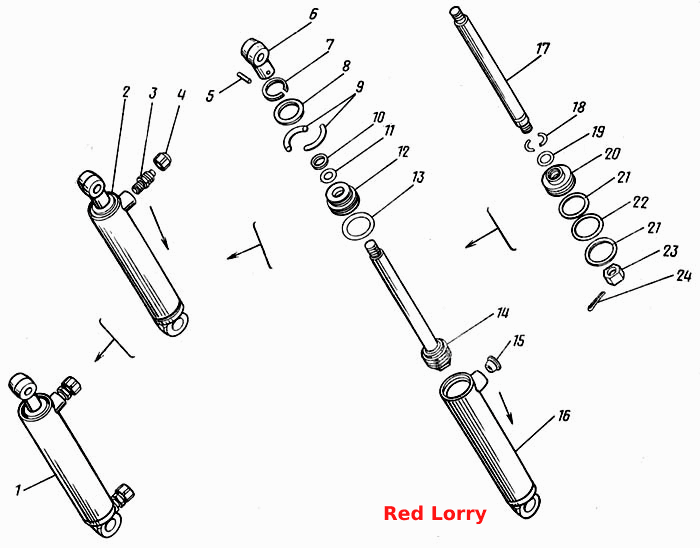

Цилиндр опрокидывающего механизма кабины 4310-5003014
100%
Название детали
Цилиндр механизма опрокидывания кабины в сборе
Заводской номер
4310-5003014
Количество на модель
1
№
1
Название детали
Гидроцилиндр
Заводской номер
4310-5003010
Количество на модель
1
№
2
Название детали
Клапан запорный в сборе
Заводской номер
4310-5003160
Количество на модель
2
№
3
Название детали
Пробка транспортная
Заводской номер
864304
Количество на модель
2
№
4
Название детали
Штифт 4С3х25.016
Заводской номер
Штифт 4С3х25.016
Количество на модель
1
№
5
Название детали
Наконечник
Заводской номер
4310-5003067
Количество на модель
1
№
6
Название детали
Кольцо Б35
Заводской номер
Кольцо Б35
Количество на модель
1
№
7
Название детали
Шайба
Заводской номер
4310-5003057
Количество на модель
1
№
8
Название детали
Полукольцо стопорное
Заводской номер
4310-5003005
Количество на модель
2
№
9
Название детали
Кольцо защитное
Заводской номер
4310-5003063
Количество на модель
1
№
10
Название детали
Кольцо- -
Заводской номер
Кольцо 020-025-30-2-2
Количество на модель
1
№
11
Название детали
Крышка
Заводской номер
4310-5003055
Количество на модель
1
№
12
Название детали
Кольцо 037-045-46-2-2
Заводской номер
Кольцо 037-045-46-2-2
Количество на модель
1
№
13
Название детали
Поршень в сборе
Заводской номер
4310-5003038
Количество на модель
1
№
14
Название детали
Пробка транспортная
Заводской номер
854300
Количество на модель
2
№
15
Название детали
Стакан
Заводской номер
4310-5003016
Количество на модель
1
№
16
Название детали
Шток
Заводской номер
4310-5003039
Количество на модель
1
№
17
Название детали
Полукольцо
Заводской номер
4310-5003049
Количество на модель
2
№
18
Название детали
Поршень
Заводской номер
4310-5003047
Количество на модель
1
№
20
Название детали
Кольцо защитное
Заводской номер
4310-5003051
Количество на модель
2
№
21
Название детали
Гайка М16х6Н.6.016
Заводской номер
Гайка М16х6Н.6.016
Количество на модель
1
№
23
Название детали
Шплинт 3,2-32.016
Заводской номер
Шплинт 3,2-32.016
Количество на модель
1
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Цилиндр механизма опрокидывания кабины в сборе | 4310-5003014 | 1 | 1 | 1 | |||
| 2 | Гидроцилиндр | 4310-5003010 | 1 | 1 | 2 | |||
| 3 | Клапан запорный в сборе | 4310-5003160 | 2 | 2 | 3 | |||
| 4 | Пробка транспортная | 864304 | 2 | 2 | 4 | |||
| 5 | Штифт 4С3х25.016 | Штифт 4С3х25.016 | 1 | 1 | 5 | |||
| 6 | Наконечник | 4310-5003067 | 1 | 1 | 6 | |||
| 7 | Кольцо Б35 | Кольцо Б35 | 1 | 1 | 7 | |||
| 8 | Шайба | 4310-5003057 | 1 | 1 | 8 | |||
| 9 | Полукольцо стопорное | 4310-5003005 | 2 | 2 | 9 | |||
| 10 | Кольцо защитное | 4310-5003063 | 1 | 1 | 10 | |||
| 11 | Кольцо- - | Кольцо 020-025-30-2-2 | 1 | 1 | 11 | |||
| 12 | Крышка | 4310-5003055 | 1 | 1 | 12 | |||
| 13 | Кольцо 037-045-46-2-2 | Кольцо 037-045-46-2-2 | 1 | 1 | 13 | |||
| 14 | Поршень в сборе | 4310-5003038 | 1 | 1 | 14 | |||
| 15 | Пробка транспортная | 854300 | 2 | 2 | 15 | |||
| 16 | Стакан | 4310-5003016 | 1 | 1 | 16 | |||
| 17 | Шток | 4310-5003039 | 1 | 1 | 17 | |||
| 18 | Полукольцо | 4310-5003049 | 2 | 2 | 18 | |||
| 20 | Поршень | 4310-5003047 | 1 | 1 | 20 | |||
| 21 | Кольцо защитное | 4310-5003051 | 2 | 2 | 21 | |||
| 23 | Гайка М16х6Н.6.016 | Гайка М16х6Н.6.016 | 1 | 1 | 23 | |||
| 24 | Шплинт 3,2-32.016 | Шплинт 3,2-32.016 | 1 | 1 | 24 |
