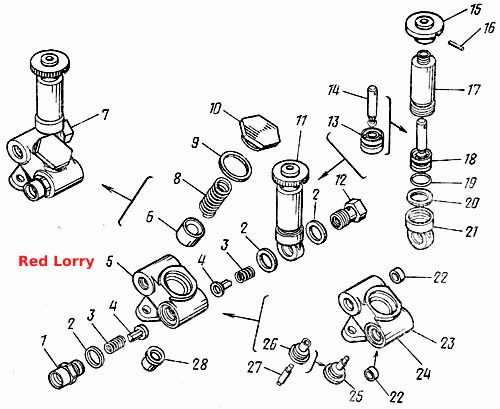

Насос топливный низкого давления (ТННД) 33.1106010
100%
Название детали
Корпус клапана
Заводской номер
33.1106276
Количество на модель
1
№
1
Название детали
Прокладка 22х28х1
Заводской номер
1/02570/60
Количество на модель
2
№
2
Название детали
Пружина клапана
Заводской номер
33.1106272
Количество на модель
2
№
3
Название детали
Клапан топливного насоса
Заводской номер
33.1106264
Количество на модель
2
№
4
Название детали
Корпус топливного насоса
Заводской номер
33.1106014
Количество на модель
1
№
5
Название детали
Поршень
Заводской номер
236.1106228
Количество на модель
1
№
6
Название детали
Топливный насос низкого давления в сборе
Заводской номер
33.1106010
Количество на модель
1
№
7
Название детали
Пружина поршня
Заводской номер
33.1106232
Количество на модель
1
№
8
Название детали
Прокладка 27х32х1,5
Заводской номер
1/03033/60
Количество на модель
1
№
9
Название детали
Пробка
Заводской номер
33.1106234
Количество на модель
1
№
10
Название детали
Насос ручной в сборе
Заводской номер
33.1106288-10
Количество на модель
1
№
11
Название детали
Болт крепления корпуса цилиндра
Заводской номер
33.1106322
Количество на модель
1
№
12
Название детали
Поршень
Заводской номер
33.1106300-10
Количество на модель
1
№
13
Название детали
Шток
Заводской номер
236.1106302-Б
Количество на модель
1
№
14
Название детали
Рукоятка
Заводской номер
33.1106312
Количество на модель
1
№
15
Название детали
Штифт 3х16
Заводской номер
258925
Количество на модель
1
№
16
Название детали
Цилиндр
Заводской номер
33.1106292-10
Количество на модель
1
№
17
Название детали
Поршень в сборе
Заводской номер
33.1106298-10
Количество на модель
1
№
18
Название детали
Кольцо уплотнительное
Заводской номер
740.1112085
Количество на модель
1
№
19
Название детали
Прокладка поршня насоса
Заводской номер
33.1106306
Количество на модель
1
№
20
Название детали
Корпус цилиндра
Заводской номер
33.1106324
Количество на модель
1
№
21
Название детали
Седло клапана
Заводской номер
236.1106268
Количество на модель
2
№
22
Название детали
Корпус
Заводской номер
33.1106016
Количество на модель
1
№
23
Название детали
Корпус с седлами в сборе
Заводской номер
33.1106013
Количество на модель
1
№
24
Название детали
Шток со втулкой
Заводской номер
33.1106222
Количество на модель
1
№
25
Название детали
Втулка
Заводской номер
33.1106223
Количество на модель
1
№
26
Название детали
Шток
Заводской номер
236.1106252-Б
Количество на модель
1
№
27
Название детали
Чехол защитный
Заводской номер
33.1106904
Количество на модель
1
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус клапана | 33.1106276 | 1 | 1 | 1 | |||
| 2 | Прокладка 22х28х1 | 1/02570/60 | 2 | 2 | 2 | |||
| 3 | Пружина клапана | 33.1106272 | 2 | 2 | 3 | |||
| 4 | Клапан топливного насоса | 33.1106264 | 2 | 2 | 4 | |||
| 5 | Корпус топливного насоса | 33.1106014 | 1 | 1 | 5 | |||
| 6 | Поршень | 236.1106228 | 1 | 1 | 6 | |||
| 7 | Топливный насос низкого давления в сборе | 33.1106010 | 1 | 1 | 7 | |||
| 8 | Пружина поршня | 33.1106232 | 1 | 1 | 8 | |||
| 9 | Прокладка 27х32х1,5 | 1/03033/60 | 1 | 1 | 9 | |||
| 10 | Пробка | 33.1106234 | 1 | 1 | 10 | |||
| 11 | Насос ручной в сборе | 33.1106288-10 | 1 | 1 | 11 | |||
| 12 | Болт крепления корпуса цилиндра | 33.1106322 | 1 | 1 | 12 | |||
| 13 | Поршень | 33.1106300-10 | 1 | 1 | 13 | |||
| 14 | Шток | 236.1106302-Б | 1 | 1 | 14 | |||
| 15 | Рукоятка | 33.1106312 | 1 | 1 | 15 | |||
| 16 | Штифт 3х16 | 258925 | 1 | 1 | 16 | |||
| 17 | Цилиндр | 33.1106292-10 | 1 | 1 | 17 | |||
| 18 | Поршень в сборе | 33.1106298-10 | 1 | 1 | 18 | |||
| 19 | Кольцо уплотнительное | 740.1112085 | 1 | 1 | 19 | |||
| 20 | Прокладка поршня насоса | 33.1106306 | 1 | 1 | 20 | |||
| 21 | Корпус цилиндра | 33.1106324 | 1 | 1 | 21 | |||
| 22 | Седло клапана | 236.1106268 | 2 | 2 | 22 | |||
| 23 | Корпус | 33.1106016 | 1 | 1 | 23 | |||
| 24 | Корпус с седлами в сборе | 33.1106013 | 1 | 1 | 24 | |||
| 25 | Шток со втулкой | 33.1106222 | 1 | 1 | 25 | |||
| 26 | Втулка | 33.1106223 | 1 | 1 | 26 | |||
| 27 | Шток | 236.1106252-Б | 1 | 1 | 27 | |||
| 28 | Чехол защитный | 33.1106904 | 1 | 1 | 28 |
