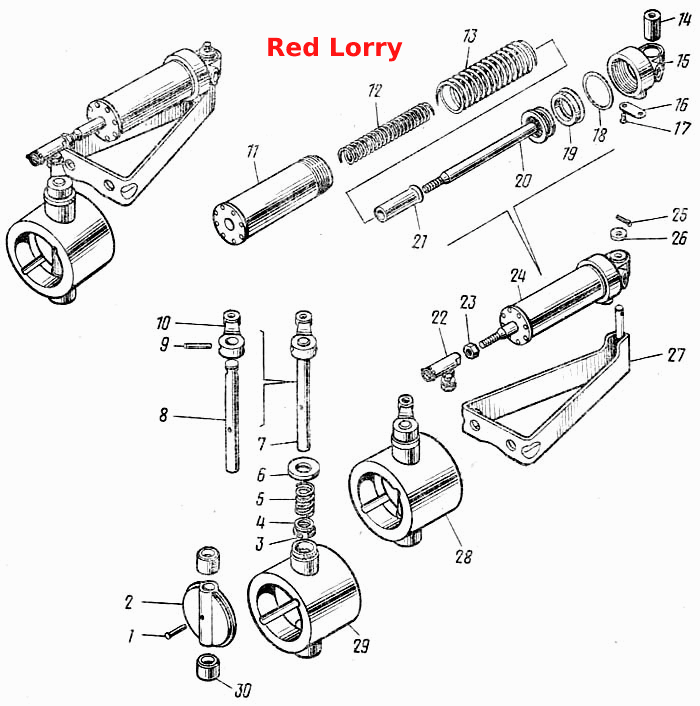

Цилиндр вспомогательного тормоза пневматический 100-3570210
100%
Название детали
Заклепка 4х25
Заводской номер
1/05334/00
Количество на модель
2
№
1
Название детали
Заслонка
Заводской номер
5320-8570017
Количество на модель
2
№
2
Название детали
Кольцо упорное 21,8х2х1
Заводской номер
862822
Количество на модель
2
№
3
Название детали
Шайба
Заводской номер
5320-3570032
Количество на модель
2
№
4
Название детали
Пружина
Заводской номер
5320-3570033
Количество на модель
2
№
5
Название детали
Крышка
Заводской номер
5320-3570039
Количество на модель
2
№
6
Название детали
Вал заслонки в сборе
Заводской номер
5320-3570030
Количество на модель
2
№
7
Название детали
Вал заслонки
Заводской номер
5320-3570031
Количество на модель
9
№
8
Название детали
Штифт 4х25
Заводской номер
1/03339/16
Количество на модель
2
№
9
Название детали
Рычаг привода вспомогательного тормоза
Заводской номер
5320-3570037
Количество на модель
2
№
10
Название детали
Цилиндр в сборе
Заводской номер
]00-3570220
Количество на модель
1
№
11
Название детали
Пружина
Заводской номер
100-3570229
Количество на модель
1
№
12
Название детали
Пружина
Заводской номер
100-3570223
Количество на модель
1
№
13
Название детали
Втулка
Заводской номер
100-3570233
Количество на модель
1
№
14
Название детали
Крышка цилиндра
Заводской номер
100-3570230
Количество на модель
1
№
15
Название детали
Табличка
Заводской номер
100-3512099
Количество на модель
1
№
16
Название детали
Заклепка пустотелая
Заводской номер
304183
Количество на модель
2
№
17
Название детали
Кольцо
Заводской номер
100-3570232
Количество на модель
1
№
18
Название детали
Кольцо уплотнительное
Заводской номер
100-3570228
Количество на модель
1
№
19
Название детали
Поршень в сборе
Заводской номер
100-3570224
Количество на модель
1
№
20
Название детали
Упор
Заводской номер
100-3570227
Количество на модель
1
№
21
Название детали
Наконечник тяги рычага управления регулятором
Заводской номер
740.1108054
Количество на модель
2
№
22
Название детали
Гайка М8-6Н низкая
Заводской номер
1/61023/11
Количество на модель
2
№
23
Название детали
Цилиндр
Заводской номер
100-3570210
Количество на модель
9
№
24
Название детали
Шплинт разводной 6х40
Заводской номер
1/07963/01
Количество на модель
2
№
25
Название детали
Шайба пружинная 8
Заводской номер
1/05166/01
Количество на модель
4
№
26
Название детали
Кронштейн крепления вспомогательного тормоза в сборе
Заводской номер
5320-3570100
Количество на модель
2
№
27
Название детали
Корпус вспомогательного тормоза с заслонкой в сборе
Заводской номер
5320-3570014
Количество на модель
2
№
28
Название детали
Корпус вспомогательного тормоза
Заводской номер
5320-3570022
Количество на модель
2
№
29
Название детали
Втулка
Заводской номер
5320-3570034
Количество на модель
4
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Заклепка 4х25 | 1/05334/00 | 2 | 2 | 1 | |||
| 2 | Заслонка | 5320-8570017 | 2 | 2 | 2 | |||
| 3 | Кольцо упорное 21,8х2х1 | 862822 | 2 | 2 | 3 | |||
| 4 | Шайба | 5320-3570032 | 2 | 2 | 4 | |||
| 5 | Пружина | 5320-3570033 | 2 | 2 | 5 | |||
| 6 | Крышка | 5320-3570039 | 2 | 2 | 6 | |||
| 7 | Вал заслонки в сборе | 5320-3570030 | 2 | 2 | 7 | |||
| 8 | Вал заслонки | 5320-3570031 | 9 | 9 | 8 | |||
| 9 | Штифт 4х25 | 1/03339/16 | 2 | 2 | 9 | |||
| 10 | Рычаг привода вспомогательного тормоза | 5320-3570037 | 2 | 2 | 10 | |||
| 11 | Цилиндр в сборе | ]00-3570220 | 1 | 1 | 11 | |||
| 12 | Пружина | 100-3570229 | 1 | 1 | 12 | |||
| 13 | Пружина | 100-3570223 | 1 | 1 | 13 | |||
| 14 | Втулка | 100-3570233 | 1 | 1 | 14 | |||
| 15 | Крышка цилиндра | 100-3570230 | 1 | 1 | 15 | |||
| 16 | Табличка | 100-3512099 | 1 | 1 | 16 | |||
| 17 | Заклепка пустотелая | 304183 | 2 | 2 | 17 | |||
| 18 | Кольцо | 100-3570232 | 1 | 1 | 18 | |||
| 19 | Кольцо уплотнительное | 100-3570228 | 1 | 1 | 19 | |||
| 20 | Поршень в сборе | 100-3570224 | 1 | 1 | 20 | |||
| 21 | Упор | 100-3570227 | 1 | 1 | 21 | |||
| 22 | Наконечник тяги рычага управления регулятором | 740.1108054 | 2 | 2 | 22 | |||
| 23 | Гайка М8-6Н низкая | 1/61023/11 | 2 | 2 | 23 | |||
| 24 | Цилиндр | 100-3570210 | 9 | 9 | 24 | |||
| 25 | Шплинт разводной 6х40 | 1/07963/01 | 2 | 2 | 25 | |||
| 26 | Шайба пружинная 8 | 1/05166/01 | 4 | 4 | 26 | |||
| 27 | Кронштейн крепления вспомогательного тормоза в сборе | 5320-3570100 | 2 | 2 | 27 | |||
| 28 | Корпус вспомогательного тормоза с заслонкой в сборе | 5320-3570014 | 2 | 2 | 28 | |||
| 29 | Корпус вспомогательного тормоза | 5320-3570022 | 2 | 2 | 29 | |||
| 30 | Втулка | 5320-3570034 | 4 | 4 | 30 |
