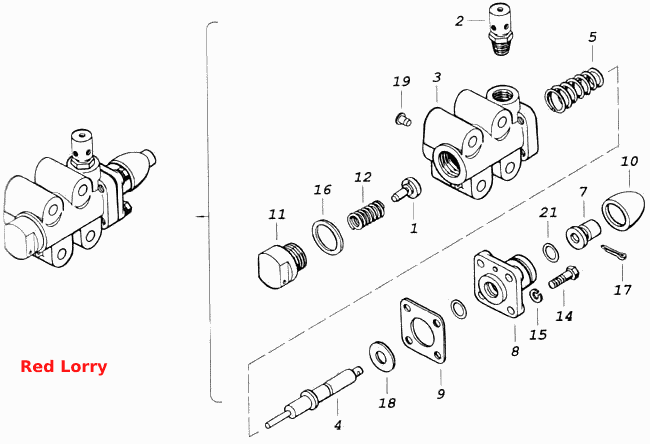

Клапан включения делителя передач
100%
Название детали
Клапан включения делителя передач в сборе
Заводской номер
15.1772040-01
Количество на модель
№
Название детали
Клапан впускной в сборе
Заводской номер
15.1772050
Количество на модель
1
№
1
Название детали
Сапун с клапаном в сборе
Заводской номер
15.1772370
Количество на модель
1
№
2
Название детали
Корпус клапана включения делителя передач
Заводской номер
15.1772044-01
Количество на модель
1
№
3
Название детали
Шток клапана
Заводской номер
15.1772046
Количество на модель
1
№
4
Название детали
Пружина штока клапана
Заводской номер
15.1772048
Количество на модель
1
№
5
Название детали
Ограничитель штока клапана
Заводской номер
15.1772058
Количество на модель
1
№
7
Название детали
Крышка клапана
Заводской номер
15.1772062
Количество на модель
1
№
8
Название детали
Прокладка крышки цилиндра
Заводской номер
15.1772066
Количество на модель
1
№
9
Название детали
Пылепредохранитель штока клапана воздухораспределителя
Заводской номер
15.1772068
Количество на модель
1
№
10
Название детали
Корпус пружины впускного клапана
Заводской номер
15.1772122
Количество на модель
1
№
11
Название детали
Пружина впускного клапана
Заводской номер
15.1772124
Количество на модель
1
№
12
Название детали
Болт М6-6gх20
Заводской номер
1/09024/21
Количество на модель
4
№
14
Название детали
Шайба 6 пружинная
Заводской номер
1/05164/73
Количество на модель
4
№
15
Название детали
Прокладка прямоугольного сечения 22х28х1
Заводской номер
1/02795/60
Количество на модель
1
№
16
Название детали
Шплинт разводной 2х15
Заводской номер
1/07342/01
Количество на модель
1
№
17
Название детали
Шайба плоская 11х24х1,2
Заводской номер
870633
Количество на модель
1
№
18
Название детали
Заглушка
Заводской номер
870828
Количество на модель
2
№
19
Название детали
Кольцо уплотнительное
Заводской номер
864210
Количество на модель
2
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Клапан включения делителя передач в сборе | 15.1772040-01 | |||||||
| 1 | Клапан впускной в сборе | 15.1772050 | 1 | 1 | 1 | |||
| 2 | Сапун с клапаном в сборе | 15.1772370 | 1 | 1 | 2 | |||
| 3 | Корпус клапана включения делителя передач | 15.1772044-01 | 1 | 1 | 3 | |||
| 4 | Шток клапана | 15.1772046 | 1 | 1 | 4 | |||
| 5 | Пружина штока клапана | 15.1772048 | 1 | 1 | 5 | |||
| 7 | Ограничитель штока клапана | 15.1772058 | 1 | 1 | 7 | |||
| 8 | Крышка клапана | 15.1772062 | 1 | 1 | 8 | |||
| 9 | Прокладка крышки цилиндра | 15.1772066 | 1 | 1 | 9 | |||
| 10 | Пылепредохранитель штока клапана воздухораспределителя | 15.1772068 | 1 | 1 | 10 | |||
| 11 | Корпус пружины впускного клапана | 15.1772122 | 1 | 1 | 11 | |||
| 12 | Пружина впускного клапана | 15.1772124 | 1 | 1 | 12 | |||
| 14 | Болт М6-6gх20 | 1/09024/21 | 4 | 4 | 14 | |||
| 15 | Шайба 6 пружинная | 1/05164/73 | 4 | 4 | 15 | |||
| 16 | Прокладка прямоугольного сечения 22х28х1 | 1/02795/60 | 1 | 1 | 16 | |||
| 17 | Шплинт разводной 2х15 | 1/07342/01 | 1 | 1 | 17 | |||
| 18 | Шайба плоская 11х24х1,2 | 870633 | 1 | 1 | 18 | |||
| 19 | Заглушка | 870828 | 2 | 2 | 19 | |||
| 21 | Кольцо уплотнительное | 864210 | 2 | 2 | 21 |
