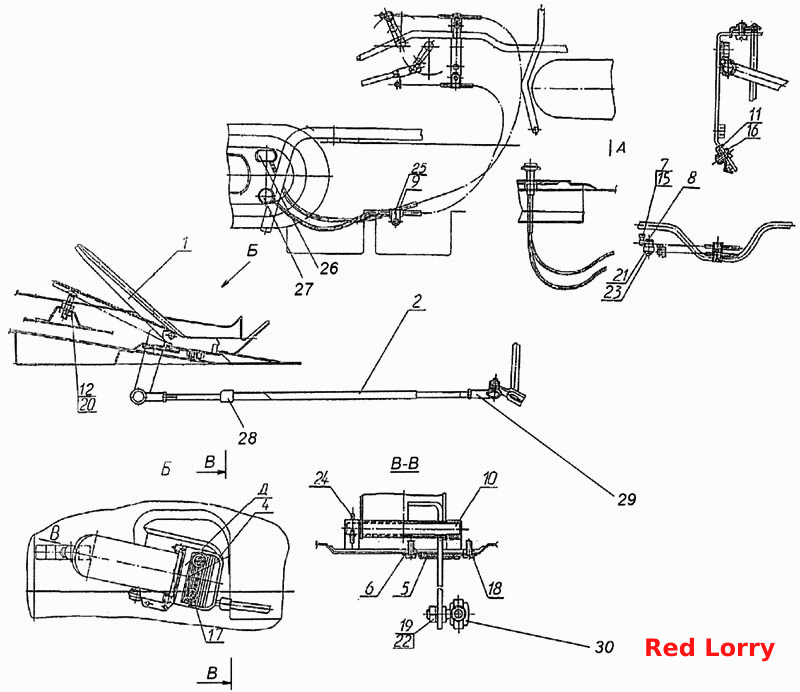

Привод акселератора
100%
Название детали
Педаль управления подачей топлива в сборе (сварка)
Заводской номер
53205-1108010
Количество на модель
1
№
1
Название детали
Толкатель в сборе
Заводской номер
5320-1108040
Количество на модель
1
№
2
Название детали
Подпятник
Заводской номер
53205-1108025
Количество на модель
1
№
4
Название детали
Уплотнитель рычага педали
Заводской номер
5425-1108035
Количество на модель
1
№
5
Название детали
Обойма уплотнителя
Заводской номер
5425-1108039
Количество на модель
1
№
6
Название детали
Зажим тяги
Заводской номер
5320-1108143
Количество на модель
2
№
7
Название детали
Картер масляный в сборе
Заводской номер
5320-1108147
Количество на модель
1
№
8
Название детали
Прокладка
Заводской номер
740-1104336
Количество на модель
2
№
9
Название детали
Стержень педали
Заводской номер
53205-1108033
Количество на модель
1
№
10
Название детали
Прижим оболочки тяги
Заводской номер
5320-8109055
Количество на модель
2
№
11
Название детали
Болт М10х1,25-6g
Заводской номер
4502-861427-10
Количество на модель
1
№
12
Название детали
Винт М5-6gх8
Заводской номер
1/03892/01
Количество на модель
2
№
15
Название детали
Винт М5-6gх10
Заводской номер
1/03893/01
Количество на модель
2
№
16
Название детали
Винт М8-6gх30
Заводской номер
1/33039/01
Количество на модель
2
№
17
Название детали
Гайка М8-6Н низкая
Заводской номер
1/61023/11
Количество на модель
2
№
19
Название детали
Гайка
Заводской номер
1/21647/11
Количество на модель
1
№
20
Название детали
Шайба плоская 8х17
Заводской номер
1/05196/01
Количество на модель
1
№
21
Название детали
Шайба 8 пружинная
Заводской номер
1/05166/77
Количество на модель
2
№
22
Название детали
Шплинт разводной 3х20
Заводской номер
1/07964/01
Количество на модель
1
№
23
Название детали
Шплинт 3х25
Заводской номер
1/07336/01
Количество на модель
1
№
24
Название детали
Кляммер
Заводской номер
870931
Количество на модель
2
№
25
Название детали
Тяга ручного останова двигателя
Заводской номер
5320-1108130-02
Количество на модель
1
№
26
Название детали
Тяга ручного управления подачей топлива
Заводской номер
5320-1108120-12
Количество на модель
1
№
27
Название детали
Колпачок
Заводской номер
5320-1108046
Количество на модель
1
№
28
Название детали
Наконечник в сборе
Заводской номер
5320-1108054
Количество на модель
1
№
29
Название детали
Вкладыш
Заводской номер
5320-1108059
Количество на модель
1
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Педаль управления подачей топлива в сборе (сварка) | 53205-1108010 | 1 | 1 | 1 | |||
| 2 | Толкатель в сборе | 5320-1108040 | 1 | 1 | 2 | |||
| 4 | Подпятник | 53205-1108025 | 1 | 1 | 4 | |||
| 5 | Уплотнитель рычага педали | 5425-1108035 | 1 | 1 | 5 | |||
| 6 | Обойма уплотнителя | 5425-1108039 | 1 | 1 | 6 | |||
| 7 | Зажим тяги | 5320-1108143 | 2 | 2 | 7 | |||
| 8 | Картер масляный в сборе | 5320-1108147 | 1 | 1 | 8 | |||
| 9 | Прокладка | 740-1104336 | 2 | 2 | 9 | |||
| 10 | Стержень педали | 53205-1108033 | 1 | 1 | 10 | |||
| 11 | Прижим оболочки тяги | 5320-8109055 | 2 | 2 | 11 | |||
| 12 | Болт М10х1,25-6g | 4502-861427-10 | 1 | 1 | 12 | |||
| 15 | Винт М5-6gх8 | 1/03892/01 | 2 | 2 | 15 | |||
| 16 | Винт М5-6gх10 | 1/03893/01 | 2 | 2 | 16 | |||
| 17 | Винт М8-6gх30 | 1/33039/01 | 2 | 2 | 17 | |||
| 19 | Гайка М8-6Н низкая | 1/61023/11 | 2 | 2 | 19 | |||
| 20 | Гайка | 1/21647/11 | 1 | 1 | 20 | |||
| 21 | Шайба плоская 8х17 | 1/05196/01 | 1 | 1 | 21 | |||
| 22 | Шайба 8 пружинная | 1/05166/77 | 2 | 2 | 22 | |||
| 23 | Шплинт разводной 3х20 | 1/07964/01 | 1 | 1 | 23 | |||
| 24 | Шплинт 3х25 | 1/07336/01 | 1 | 1 | 24 | |||
| 25 | Кляммер | 870931 | 2 | 2 | 25 | |||
| 26 | Тяга ручного останова двигателя | 5320-1108130-02 | 1 | 1 | 26 | |||
| 27 | Тяга ручного управления подачей топлива | 5320-1108120-12 | 1 | 1 | 27 | |||
| 28 | Колпачок | 5320-1108046 | 1 | 1 | 28 | |||
| 29 | Наконечник в сборе | 5320-1108054 | 1 | 1 | 29 | |||
| 30 | Вкладыш | 5320-1108059 | 1 | 1 | 30 |
