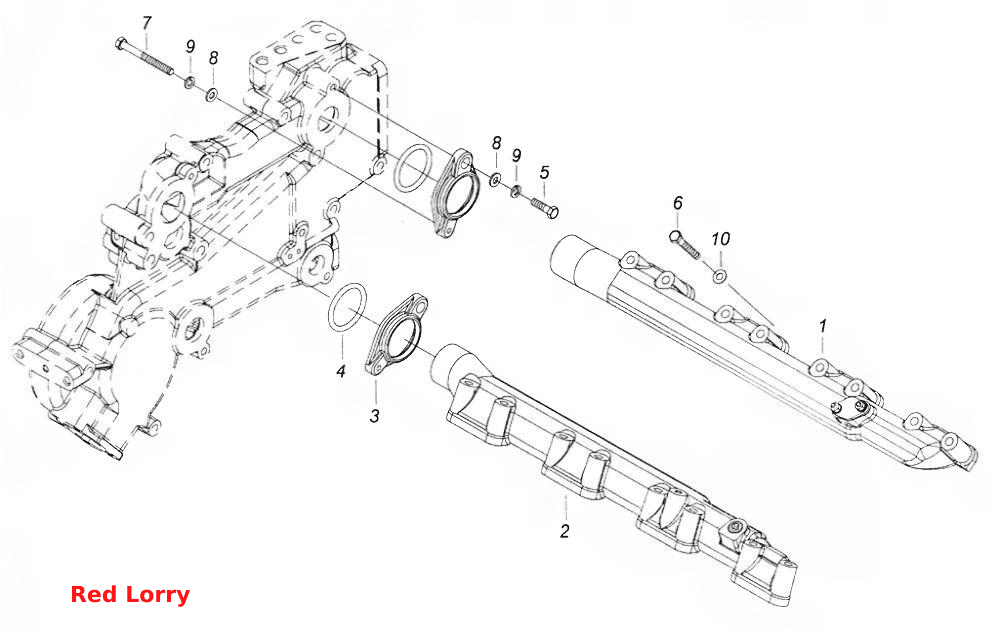

7406.1303002 Установка водяных труб
100%
Название детали
Труба водяная правая
Заводской номер
7406.1303100-10
Количество на модель
1
№
1
Название детали
Труба водяная левая
Заводской номер
7406.1303101-10
Количество на модель
1
№
2
Название детали
Фланец соединительный
Заводской номер
7406.1303016
Количество на модель
2
№
3
Название детали
Кольцо уплотнительное
Заводской номер
740.30-1303118
Количество на модель
2
№
4
Название детали
Болт М8-6gх30
Заводской номер
1/60438/21
Количество на модель
2
№
5
Название детали
Болт ТЕМ8-6gх55
Заводской номер
1/60443/21
Количество на модель
16
№
6
Название детали
Болт M- x
Заводской номер
1/60448/21
Количество на модель
2
№
7
Название детали
Шайба плоская 8х17
Заводской номер
1/05196/73
Количество на модель
4
№
8
Название детали
Шайба 8 пружинная
Заводской номер
1/05166/73
Количество на модель
4
№
9
Название детали
Шайба 8 волнистая
Заводской номер
1/26013/73
Количество на модель
16
№
10
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба водяная правая | 7406.1303100-10 | 1 | 1 | 1 | |||
| 2 | Труба водяная левая | 7406.1303101-10 | 1 | 1 | 2 | |||
| 3 | Фланец соединительный | 7406.1303016 | 2 | 2 | 3 | |||
| 4 | Кольцо уплотнительное | 740.30-1303118 | 2 | 2 | 4 | |||
| 5 | Болт М8-6gх30 | 1/60438/21 | 2 | 2 | 5 | |||
| 6 | Болт ТЕМ8-6gх55 | 1/60443/21 | 16 | 16 | 6 | |||
| 7 | Болт M- x | 1/60448/21 | 2 | 2 | 7 | |||
| 8 | Шайба плоская 8х17 | 1/05196/73 | 4 | 4 | 8 | |||
| 9 | Шайба 8 пружинная | 1/05166/73 | 4 | 4 | 9 | |||
| 10 | Шайба 8 волнистая | 1/26013/73 | 16 | 16 | 10 |
