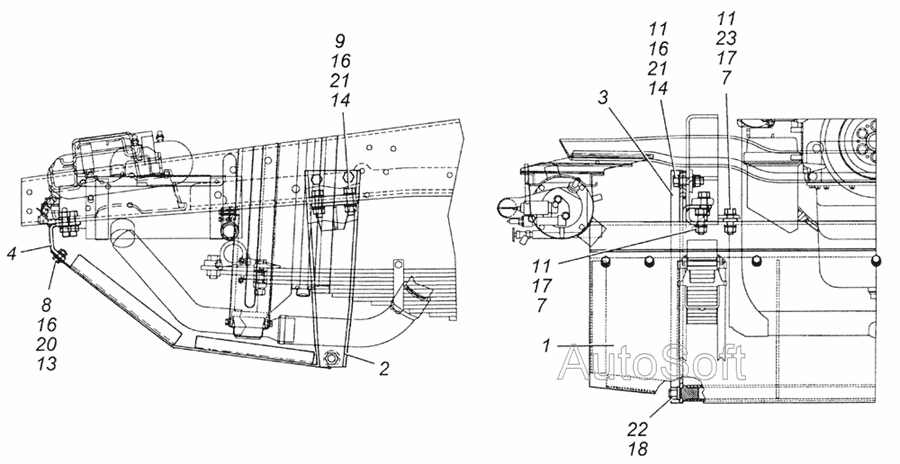

6350-1301500 Установка кожуха защитного радиатора
100%
Название детали
Днище кожуха с трубой
Заводской номер
6350-1301510
Количество на модель
1
№
1
Название детали
Кронштейн левый с усилителем и платиком
Заводской номер
6350-1301550
Количество на модель
1
№
2
Название детали
Кронштейн правый с усилителем и платиком
Заводской номер
6350-1301560
Количество на модель
1
№
3
Название детали
Поперечина кожуха защитного
Заводской номер
6350-1301575
Количество на модель
1
№
4
Название детали
Гайка М16х1,5
Заводской номер
251649
Количество на модель
4
№
7
Название детали
Болт М10х1,25-6gх30
Заводской номер
1/13069/21
Количество на модель
7
№
8
Название детали
Болт М16х1,5-6gх45
Заводской номер
1/13915/21
Количество на модель
4
№
9
Название детали
Болт М16х1,5-6gх55
Заводской номер
1/59810/21
Количество на модель
8
№
11
Название детали
Гайка
Заводской номер
1/21647/11
Количество на модель
7
№
13
Название детали
Гайка М16х1,5-6Н
Заводской номер
1/21641/11
Количество на модель
8
№
14
Название детали
Шайба плоская 10,6х18х2
Заводской номер
1/26386/01
Количество на модель
14
№
16
Название детали
Шайба плоская 16х28
Заводской номер
1/05202/01
Количество на модель
20
№
17
Название детали
Шайба плоская 20х35
Заводской номер
1/05204/01
Количество на модель
2
№
18
Название детали
Шайба 10 пружинная
Заводской номер
1/05168/73
Количество на модель
7
№
20
Название детали
Шайба 16 пружинная
Заводской номер
1/05172/77
Количество на модель
8
№
21
Название детали
Гайка М20х1,5-6Н
Заводской номер
853528
Количество на модель
2
№
22
Название детали
Шайба плоская 16,4х35х8
Заводской номер
853614
Количество на модель
2
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Днище кожуха с трубой | 6350-1301510 | 1 | 1 | 1 | |||
| 2 | Кронштейн левый с усилителем и платиком | 6350-1301550 | 1 | 1 | 2 | |||
| 3 | Кронштейн правый с усилителем и платиком | 6350-1301560 | 1 | 1 | 3 | |||
| 4 | Поперечина кожуха защитного | 6350-1301575 | 1 | 1 | 4 | |||
| 7 | Гайка М16х1,5 | 251649 | 4 | 4 | 7 | |||
| 8 | Болт М10х1,25-6gх30 | 1/13069/21 | 7 | 7 | 8 | |||
| 9 | Болт М16х1,5-6gх45 | 1/13915/21 | 4 | 4 | 9 | |||
| 11 | Болт М16х1,5-6gх55 | 1/59810/21 | 8 | 8 | 11 | |||
| 13 | Гайка | 1/21647/11 | 7 | 7 | 13 | |||
| 14 | Гайка М16х1,5-6Н | 1/21641/11 | 8 | 8 | 14 | |||
| 16 | Шайба плоская 10,6х18х2 | 1/26386/01 | 14 | 14 | 16 | |||
| 17 | Шайба плоская 16х28 | 1/05202/01 | 20 | 20 | 17 | |||
| 18 | Шайба плоская 20х35 | 1/05204/01 | 2 | 2 | 18 | |||
| 20 | Шайба 10 пружинная | 1/05168/73 | 7 | 7 | 20 | |||
| 21 | Шайба 16 пружинная | 1/05172/77 | 8 | 8 | 21 | |||
| 22 | Гайка М20х1,5-6Н | 853528 | 2 | 2 | 22 | |||
| 23 | Шайба плоская 16,4х35х8 | 853614 | 2 | 2 | 23 |
