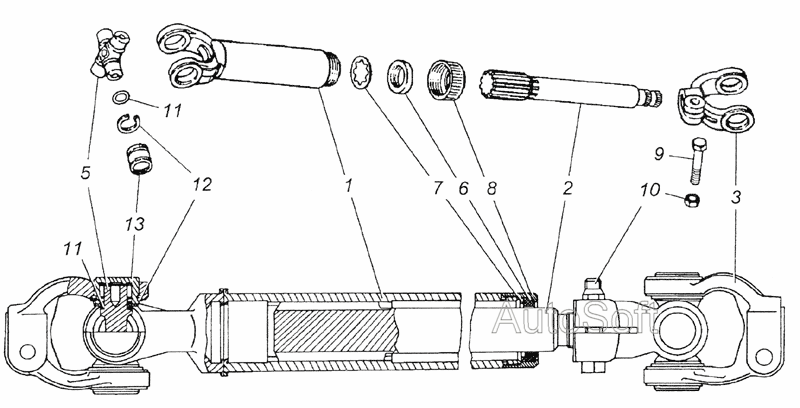

53205-3422010-75 Вал карданный в сборе
100%
Название детали
Вилка со шлицевой втулкой в сборе
Заводской номер
5320-3422034
Количество на модель
1
№
1
Название детали
Шлицевый вал
Заводской номер
53205-3422038-75
Количество на модель
1
№
2
Название детали
Вилка карданного вала
Заводской номер
4310-3422027
Количество на модель
3
№
3
Название детали
Крестовина карданного вала
Заводской номер
5320-3422039
Количество на модель
2
№
5
Название детали
Кольцо уплотнительное
Заводской номер
5320-3422047
Количество на модель
1
№
6
Название детали
Кольцо упорное
Заводской номер
5320-3422049
Количество на модель
1
№
7
Название детали
Обойма уплотнительного кольца
Заводской номер
5320-3422051
Количество на модель
1
№
8
Название детали
Болт М8-6gх45
Заводской номер
853062
Количество на модель
1
№
9
Название детали
Гайка М8-6Н
Заводской номер
251645
Количество на модель
1
№
10
Название детали
Кольцо уплотнительное крестовины руля
Заводской номер
864202
Количество на модель
8
№
11
Название детали
Кольцо упорное
Заводской номер
862805
Количество на модель
8
№
12
Название детали
Подшипник игольчатый
Заводской номер
704902К6УС10
Количество на модель
8
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вилка со шлицевой втулкой в сборе | 5320-3422034 | 1 | 1 | 1 | |||
| 2 | Шлицевый вал | 53205-3422038-75 | 1 | 1 | 2 | |||
| 3 | Вилка карданного вала | 4310-3422027 | 3 | 3 | 3 | |||
| 5 | Крестовина карданного вала | 5320-3422039 | 2 | 2 | 5 | |||
| 6 | Кольцо уплотнительное | 5320-3422047 | 1 | 1 | 6 | |||
| 7 | Кольцо упорное | 5320-3422049 | 1 | 1 | 7 | |||
| 8 | Обойма уплотнительного кольца | 5320-3422051 | 1 | 1 | 8 | |||
| 9 | Болт М8-6gх45 | 853062 | 1 | 1 | 9 | |||
| 10 | Гайка М8-6Н | 251645 | 1 | 1 | 10 | |||
| 11 | Кольцо уплотнительное крестовины руля | 864202 | 8 | 8 | 11 | |||
| 12 | Кольцо упорное | 862805 | 8 | 8 | 12 | |||
| 13 | Подшипник игольчатый | 704902К6УС10 | 8 | 8 | 13 |
