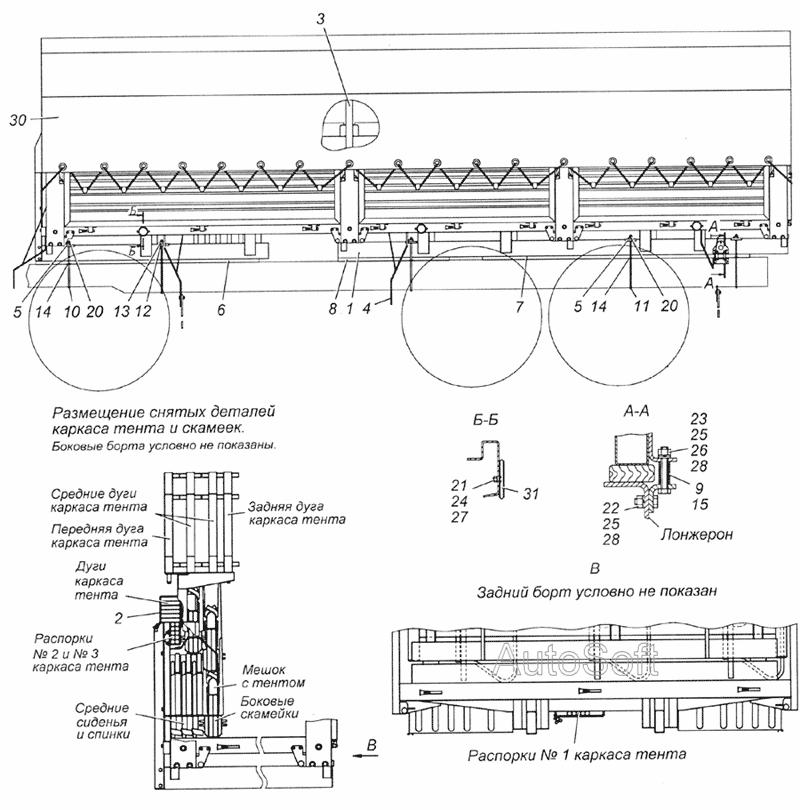

6350-8500008-70 Установка платформы
100%
Название детали
Установка платформы
Заводской номер
6350-8500008-70
Количество на модель
№
Название детали
Установка платформы
Заводской номер
6350-8500008-73
Количество на модель
№
Название детали
Установка платформы
Заводской номер
6350-8500008-75
Количество на модель
№
Название детали
Установка платформы
Заводской номер
6350-8500008-76
Количество на модель
№
Название детали
Платформа в сборе
Заводской номер
6350-8500010-70
Количество на модель
1
№
1
Название детали
Платформа в сборе
Заводской номер
6350-8500010-75
Количество на модель
1
№
1
Название детали
Прижим
Заводской номер
5350-8501196-70
Количество на модель
2
№
2
Название детали
Каркас тента в сборе
Заводской номер
6350-8508008-70
Количество на модель
1
№
3
Название детали
Установка брызговиков
Заводской номер
6350-8511008-70
Количество на модель
1
№
4
Название детали
Обойма хомута с накладкой
Заводской номер
5320-8521090
Количество на модель
10
№
5
Название детали
Прокладка лонжерона
Заводской номер
6350-8501019-70
Количество на модель
2
№
6
Название детали
Прокладка лонжерона
Заводской номер
53215-8501019-71
Количество на модель
2
№
7
Название детали
Прокладка лонжерона
Заводской номер
6350-8501020-70
Количество на модель
2
№
8
Название детали
Втулка усилителя переднего борта
Заводской номер
53215-8504030-70
Количество на модель
4
№
9
Название детали
Хомут № 1
Заводской номер
6350-8521082-70
Количество на модель
2
№
10
Название детали
Хомут № 2
Заводской номер
6350-8521083-70
Количество на модель
8
№
11
Название детали
Обойма хомута продольных брусьев
Заводской номер
5320-8521085
Количество на модель
2
№
12
Название детали
Накладка
Заводской номер
5320-8521088
Количество на модель
2
№
13
Название детали
Стяжка
Заводской номер
5320-8521089
Количество на модель
10
№
14
Название детали
Угольник фиксирующий платформу, нижний
Заводской номер
5320-8521115
Количество на модель
2
№
15
Название детали
Гайка М14х1,5-6Н
Заводской номер
251648
Количество на модель
20
№
20
Название детали
Винт ТС с крестообразным шлицем М6-6gх16
Заводской номер
1/32762/01
Количество на модель
12
№
21
Название детали
Болт ТТЕМ10х1,25-6gх35
Заводской номер
1/55405/21
Количество на модель
4
№
22
Название детали
Болт М12х1,25-6gх75
Заводской номер
1/55413/31
Количество на модель
4
№
23
Название детали
Гайка М6-6Н
Заводской номер
1/58962/11
Количество на модель
12
№
24
Название детали
Гайка М12х1,25-6Н
Заводской номер
1/61015/11
Количество на модель
8
№
25
Название детали
Шайба
Заводской номер
1/05200/01
Количество на модель
4
№
26
Название детали
Шайба 6 пружинная
Заводской номер
1/05164/77
Количество на модель
12
№
27
Название детали
Шайба 12 пружинная
Заводской номер
1/05170/77
Количество на модель
8
№
28
Название детали
Тент платформы в сборе
Заводской номер
8287-8508020-63
Количество на модель
1
№
30
Название детали
Световозвращатель ФП310Е ТУ 37.003.079-80
Заводской номер
4573725595
Количество на модель
6
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка платформы | 6350-8500008-70 | |||||||
| Установка платформы | 6350-8500008-73 | |||||||
| Установка платформы | 6350-8500008-75 | |||||||
| Установка платформы | 6350-8500008-76 | |||||||
| 1 | Платформа в сборе | 6350-8500010-70 | 1 | 1 | 1 | |||
| 1 | Платформа в сборе | 6350-8500010-75 | 1 | 1 | 1 | |||
| 2 | Прижим | 5350-8501196-70 | 2 | 2 | 2 | |||
| 3 | Каркас тента в сборе | 6350-8508008-70 | 1 | 1 | 3 | |||
| 4 | Установка брызговиков | 6350-8511008-70 | 1 | 1 | 4 | |||
| 5 | Обойма хомута с накладкой | 5320-8521090 | 10 | 10 | 5 | |||
| 6 | Прокладка лонжерона | 6350-8501019-70 | 2 | 2 | 6 | |||
| 7 | Прокладка лонжерона | 53215-8501019-71 | 2 | 2 | 7 | |||
| 8 | Прокладка лонжерона | 6350-8501020-70 | 2 | 2 | 8 | |||
| 9 | Втулка усилителя переднего борта | 53215-8504030-70 | 4 | 4 | 9 | |||
| 10 | Хомут № 1 | 6350-8521082-70 | 2 | 2 | 10 | |||
| 11 | Хомут № 2 | 6350-8521083-70 | 8 | 8 | 11 | |||
| 12 | Обойма хомута продольных брусьев | 5320-8521085 | 2 | 2 | 12 | |||
| 13 | Накладка | 5320-8521088 | 2 | 2 | 13 | |||
| 14 | Стяжка | 5320-8521089 | 10 | 10 | 14 | |||
| 15 | Угольник фиксирующий платформу, нижний | 5320-8521115 | 2 | 2 | 15 | |||
| 20 | Гайка М14х1,5-6Н | 251648 | 20 | 20 | 20 | |||
| 21 | Винт ТС с крестообразным шлицем М6-6gх16 | 1/32762/01 | 12 | 12 | 21 | |||
| 22 | Болт ТТЕМ10х1,25-6gх35 | 1/55405/21 | 4 | 4 | 22 | |||
| 23 | Болт М12х1,25-6gх75 | 1/55413/31 | 4 | 4 | 23 | |||
| 24 | Гайка М6-6Н | 1/58962/11 | 12 | 12 | 24 | |||
| 25 | Гайка М12х1,25-6Н | 1/61015/11 | 8 | 8 | 25 | |||
| 26 | Шайба | 1/05200/01 | 4 | 4 | 26 | |||
| 27 | Шайба 6 пружинная | 1/05164/77 | 12 | 12 | 27 | |||
| 28 | Шайба 12 пружинная | 1/05170/77 | 8 | 8 | 28 | |||
| 30 | Тент платформы в сборе | 8287-8508020-63 | 1 | 1 | 30 | |||
| 31 | Световозвращатель ФП310Е ТУ 37.003.079-80 | 4573725595 | 6 | 6 | 31 |
