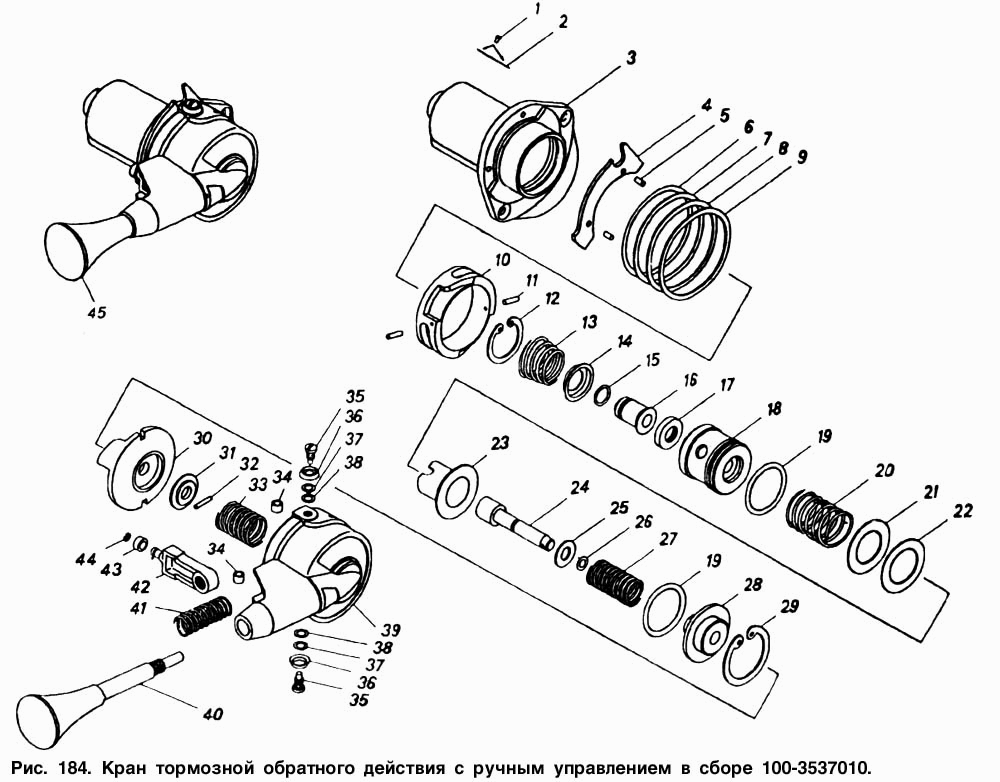

Кран тормозной обратного действия с ручным управлением в сборе
100%
Название детали
Винт М6-6gх16
Заводской номер
1/33013/01
Количество на модель
2
№
Название детали
Гайка М6-6Н
Заводской номер
1/68962/11
Количество на модель
2
№
Название детали
Корпус в сборе
Заводской номер
100-3537014
Количество на модель
1
№
Название детали
Шайба 6 пружинная
Заводской номер
1/05164/77
Количество на модель
2
№
Название детали
Заклепка пустотелая
Заводской номер
304183
Количество на модель
2
№
1
Название детали
Табличка
Заводской номер
100-3512099
Количество на модель
1
№
2
Название детали
Корпус
Заводской номер
100-3537020
Количество на модель
1
№
3
Название детали
Стопор
Заводской номер
100-3537027
Количество на модель
1
№
4
Название детали
Штифт
Заводской номер
484103
Количество на модель
2
№
5
Название детали
Шайба
Заводской номер
100-3537091
Количество на модель
1
№
6
Название детали
Шайба
Заводской номер
100-3537092
Количество на модель
1
№
7
Название детали
Шайба
Заводской номер
100-3537093
Количество на модель
1
№
8
Название детали
Шайба
Заводской номер
100-3537094
Количество на модель
1
№
9
Название детали
Кольцо
Заводской номер
100-3537025
Количество на модель
1
№
10
Название детали
Штифт
Заводской номер
484102
Количество на модель
2
№
11
Название детали
Кольцо упорное
Заводской номер
489302
Количество на модель
1
№
12
Название детали
Пружина
Заводской номер
100-3537052
Количество на модель
1
№
13
Название детали
Шайба опорная
Заводской номер
100-3537057
Количество на модель
1
№
14
Название детали
Кольцо
Заводской номер
100-3537055
Количество на модель
1
№
15
Название детали
Корпус клапана
Заводской номер
100-3537054
Количество на модель
1
№
16
Название детали
Кольцо клапана
Заводской номер
100-3537056
Количество на модель
1
№
17
Название детали
Поршень
Заводской номер
100-3537050
Количество на модель
1
№
18
Название детали
Кольцо
Заводской номер
100-3537044
Количество на модель
1
№
19
Название детали
Пружина
Заводской номер
100-3537046
Количество на модель
1
№
20
Название детали
Шайба
Заводской номер
100-3537095
Количество на модель
1
№
21
Название детали
Шайба
Заводской номер
100-3537097
Количество на модель
1
№
22
Название детали
Тарелка пружины
Заводской номер
100-3537042
Количество на модель
1
№
23
Название детали
Шток
Заводской номер
100-3537035
Количество на модель
1
№
24
Название детали
Шайба
Заводской номер
100-3537043
Количество на модель
1
№
25
Название детали
Кольцо 6,07х1,78
Заводской номер
100-3522026
Количество на модель
1
№
26
Название детали
Пружина
Заводской номер
100-3537048
Количество на модель
1
№
27
Название детали
Направляющая
Заводской номер
100-3537040
Количество на модель
1
№
28
Название детали
Кольцо упорное
Заводской номер
489301
Количество на модель
1
№
29
Название детали
Колпачок направляющий
Заводской номер
100-3537031
Количество на модель
1
№
30
Название детали
Шайба
Заводской номер
100-3537036
Количество на модель
1
№
31
Название детали
Штифт
Заводской номер
484104
Количество на модель
1
№
32
Название детали
Пружина
Заводской номер
100-3537038
Количество на модель
1
№
33
Название детали
Ролик
Заводской номер
100-3537062
Количество на модель
2
№
34
Название детали
Винт
Заводской номер
302196
Количество на модель
2
№
35
Название детали
Шайба
Заводской номер
100-3537061
Количество на модель
2
№
36
Название детали
Шайба 6 пружинная
Заводской номер
305887
Количество на модель
2
№
37
Название детали
Шайба
Заводской номер
305905
Количество на модель
2
№
38
Название детали
Крышка
Заводской номер
100-3537060
Количество на модель
1
№
39
Название детали
Рукоятка в сборе
Заводской номер
100-3537063
Количество на модель
1
№
40
Название детали
Пружина
Заводской номер
100-3537068
Количество на модель
1
№
41
Название детали
Направляющая
Заводской номер
100-3537066
Количество на модель
1
№
42
Название детали
Втулка
Заводской номер
100-3537067
Количество на модель
1
№
43
Название детали
Кольцо упорное
Заводской номер
489326
Количество на модель
1
№
44
Название детали
Кран тормозной обратного действия с ручным управлением
Заводской номер
100-3537010
Количество на модель
1
№
45
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Винт М6-6gх16 | 1/33013/01 | 2 | 2 | |||||
| Гайка М6-6Н | 1/68962/11 | 2 | 2 | |||||
| Корпус в сборе | 100-3537014 | 1 | 1 | |||||
| Шайба 6 пружинная | 1/05164/77 | 2 | 2 | |||||
| 1 | Заклепка пустотелая | 304183 | 2 | 2 | 1 | |||
| 2 | Табличка | 100-3512099 | 1 | 1 | 2 | |||
| 3 | Корпус | 100-3537020 | 1 | 1 | 3 | |||
| 4 | Стопор | 100-3537027 | 1 | 1 | 4 | |||
| 5 | Штифт | 484103 | 2 | 2 | 5 | |||
| 6 | Шайба | 100-3537091 | 1 | 1 | 6 | |||
| 7 | Шайба | 100-3537092 | 1 | 1 | 7 | |||
| 8 | Шайба | 100-3537093 | 1 | 1 | 8 | |||
| 9 | Шайба | 100-3537094 | 1 | 1 | 9 | |||
| 10 | Кольцо | 100-3537025 | 1 | 1 | 10 | |||
| 11 | Штифт | 484102 | 2 | 2 | 11 | |||
| 12 | Кольцо упорное | 489302 | 1 | 1 | 12 | |||
| 13 | Пружина | 100-3537052 | 1 | 1 | 13 | |||
| 14 | Шайба опорная | 100-3537057 | 1 | 1 | 14 | |||
| 15 | Кольцо | 100-3537055 | 1 | 1 | 15 | |||
| 16 | Корпус клапана | 100-3537054 | 1 | 1 | 16 | |||
| 17 | Кольцо клапана | 100-3537056 | 1 | 1 | 17 | |||
| 18 | Поршень | 100-3537050 | 1 | 1 | 18 | |||
| 19 | Кольцо | 100-3537044 | 1 | 1 | 19 | |||
| 20 | Пружина | 100-3537046 | 1 | 1 | 20 | |||
| 21 | Шайба | 100-3537095 | 1 | 1 | 21 | |||
| 22 | Шайба | 100-3537097 | 1 | 1 | 22 | |||
| 23 | Тарелка пружины | 100-3537042 | 1 | 1 | 23 | |||
| 24 | Шток | 100-3537035 | 1 | 1 | 24 | |||
| 25 | Шайба | 100-3537043 | 1 | 1 | 25 | |||
| 26 | Кольцо 6,07х1,78 | 100-3522026 | 1 | 1 | 26 | |||
| 27 | Пружина | 100-3537048 | 1 | 1 | 27 | |||
| 28 | Направляющая | 100-3537040 | 1 | 1 | 28 | |||
| 29 | Кольцо упорное | 489301 | 1 | 1 | 29 | |||
| 30 | Колпачок направляющий | 100-3537031 | 1 | 1 | 30 | |||
| 31 | Шайба | 100-3537036 | 1 | 1 | 31 | |||
| 32 | Штифт | 484104 | 1 | 1 | 32 | |||
| 33 | Пружина | 100-3537038 | 1 | 1 | 33 | |||
| 34 | Ролик | 100-3537062 | 2 | 2 | 34 | |||
| 35 | Винт | 302196 | 2 | 2 | 35 | |||
| 36 | Шайба | 100-3537061 | 2 | 2 | 36 | |||
| 37 | Шайба 6 пружинная | 305887 | 2 | 2 | 37 | |||
| 38 | Шайба | 305905 | 2 | 2 | 38 | |||
| 39 | Крышка | 100-3537060 | 1 | 1 | 39 | |||
| 40 | Рукоятка в сборе | 100-3537063 | 1 | 1 | 40 | |||
| 41 | Пружина | 100-3537068 | 1 | 1 | 41 | |||
| 42 | Направляющая | 100-3537066 | 1 | 1 | 42 | |||
| 43 | Втулка | 100-3537067 | 1 | 1 | 43 | |||
| 44 | Кольцо упорное | 489326 | 1 | 1 | 44 | |||
| 45 | Кран тормозной обратного действия с ручным управлением | 100-3537010 | 1 | 1 | 45 |
