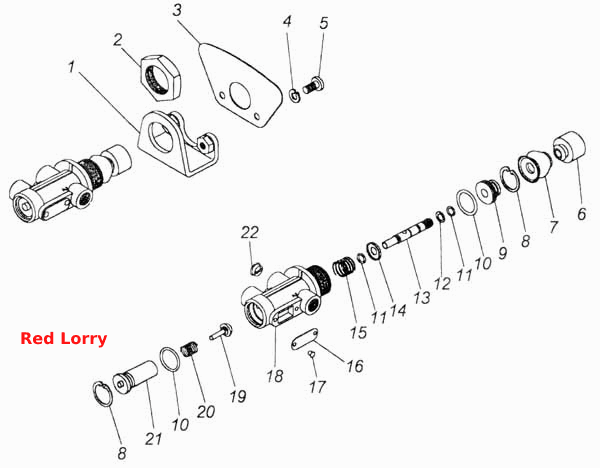

Кран аварийного растормаживания в сборе
100%
Название детали
Кран
Заводской номер
100-3537110
Количество на модель
№
Название детали
Кронштейн в сборе
Заводской номер
5320-3537118
Количество на модель
2
№
1
Название детали
Гайка М26х1,5-6Н
Заводской номер
100-3537139
Количество на модель
1
№
2
Название детали
Панель крана
Заводской номер
5320-3537117
Количество на модель
1
№
3
Название детали
Шайба 6 пружинная
Заводской номер
1/05164/77
Количество на модель
2
№
4
Название детали
Винт М6-6gх12
Заводской номер
1/03765/11
Количество на модель
2
№
5
Название детали
Колпачок
Заводской номер
100-3537125
Количество на модель
1
№
6
Название детали
Чехол защитный
Заводской номер
100-3537129
Количество на модель
1
№
7
Название детали
Кольцо упорное
Заводской номер
307758
Количество на модель
2
№
8
Название детали
Втулка
Заводской номер
100-3537130
Количество на модель
1
№
9
Название детали
Кольцо
Заводской номер
100-3537137
Количество на модель
2
№
10
Название детали
Кольцо
Заводской номер
100-3537133
Количество на модель
2
№
11
Название детали
Кольцо упорное
Заводской номер
489327
Количество на модель
1
№
12
Название детали
Толкатель
Заводской номер
100-3537124
Количество на модель
1
№
13
Название детали
Тарелка пружины
Заводской номер
100-3537132
Количество на модель
1
№
14
Название детали
Пружина
Заводской номер
100-3537123
Количество на модель
1
№
15
Название детали
Табличка
Заводской номер
100-3512099
Количество на модель
1
№
16
Название детали
Заклепка пустотелая
Заводской номер
304183
Количество на модель
1
№
17
Название детали
Корпус
Заводской номер
100-3537120
Количество на модель
1
№
18
Название детали
Клапан в сборе
Заводской номер
100-3537134
Количество на модель
1
№
19
Название детали
Пружина
Заводской номер
100-3537136
Количество на модель
1
№
20
Название детали
Направляющая
Заводской номер
100-3537140
Количество на модель
1
№
21
Название детали
Сетка в сборе
Заводской номер
100-3537142
Количество на модель
1
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Кран | 100-3537110 | |||||||
| 1 | Кронштейн в сборе | 5320-3537118 | 2 | 2 | 1 | |||
| 2 | Гайка М26х1,5-6Н | 100-3537139 | 1 | 1 | 2 | |||
| 3 | Панель крана | 5320-3537117 | 1 | 1 | 3 | |||
| 4 | Шайба 6 пружинная | 1/05164/77 | 2 | 2 | 4 | |||
| 5 | Винт М6-6gх12 | 1/03765/11 | 2 | 2 | 5 | |||
| 6 | Колпачок | 100-3537125 | 1 | 1 | 6 | |||
| 7 | Чехол защитный | 100-3537129 | 1 | 1 | 7 | |||
| 8 | Кольцо упорное | 307758 | 2 | 2 | 8 | |||
| 9 | Втулка | 100-3537130 | 1 | 1 | 9 | |||
| 10 | Кольцо | 100-3537137 | 2 | 2 | 10 | |||
| 11 | Кольцо | 100-3537133 | 2 | 2 | 11 | |||
| 12 | Кольцо упорное | 489327 | 1 | 1 | 12 | |||
| 13 | Толкатель | 100-3537124 | 1 | 1 | 13 | |||
| 14 | Тарелка пружины | 100-3537132 | 1 | 1 | 14 | |||
| 15 | Пружина | 100-3537123 | 1 | 1 | 15 | |||
| 16 | Табличка | 100-3512099 | 1 | 1 | 16 | |||
| 17 | Заклепка пустотелая | 304183 | 1 | 1 | 17 | |||
| 18 | Корпус | 100-3537120 | 1 | 1 | 18 | |||
| 19 | Клапан в сборе | 100-3537134 | 1 | 1 | 19 | |||
| 20 | Пружина | 100-3537136 | 1 | 1 | 20 | |||
| 21 | Направляющая | 100-3537140 | 1 | 1 | 21 | |||
| 22 | Сетка в сборе | 100-3537142 | 1 | 1 | 22 |
