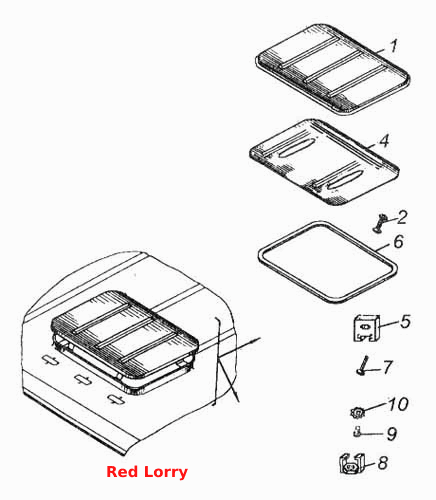

Установка вентиляционного люка крыши
100%
Название детали
Установка вентиляционного люка крыши
Заводской номер
53205-5713008
Количество на модель
№
Название детали
Крышка вентиляционного люка
Заводской номер
53205-5713012
Количество на модель
1
№
1
Название детали
Рычаг в сборе
Заводской номер
5320-5713051
Количество на модель
4
№
2
Название детали
Облицовка крышки
Заводской номер
53205-5713115
Количество на модель
1
№
4
Название детали
Стойка
Заводской номер
53205-5713021
Количество на модель
4
№
5
Название детали
Уплотнитель
Заводской номер
53205-5713022
Количество на модель
1
№
6
Название детали
Винт М6-6gх60
Заводской номер
1/33142/01
Количество на модель
8
№
7
Название детали
Гайкодержатель М6 в сборе
Заводской номер
853544
Количество на модель
10
№
8
Название детали
Винт М6-6gх16
Заводской номер
1/33013/01
Количество на модель
2
№
9
Название детали
Шайба 6 пружинная зубчатая коническая с наружными зубцами
Заводской номер
1/26068/71
Количество на модель
2
№
10
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка вентиляционного люка крыши | 53205-5713008 | |||||||
| 1 | Крышка вентиляционного люка | 53205-5713012 | 1 | 1 | 1 | |||
| 2 | Рычаг в сборе | 5320-5713051 | 4 | 4 | 2 | |||
| 4 | Облицовка крышки | 53205-5713115 | 1 | 1 | 4 | |||
| 5 | Стойка | 53205-5713021 | 4 | 4 | 5 | |||
| 6 | Уплотнитель | 53205-5713022 | 1 | 1 | 6 | |||
| 7 | Винт М6-6gх60 | 1/33142/01 | 8 | 8 | 7 | |||
| 8 | Гайкодержатель М6 в сборе | 853544 | 10 | 10 | 8 | |||
| 9 | Винт М6-6gх16 | 1/33013/01 | 2 | 2 | 9 | |||
| 10 | Шайба 6 пружинная зубчатая коническая с наружными зубцами | 1/26068/71 | 2 | 2 | 10 |
