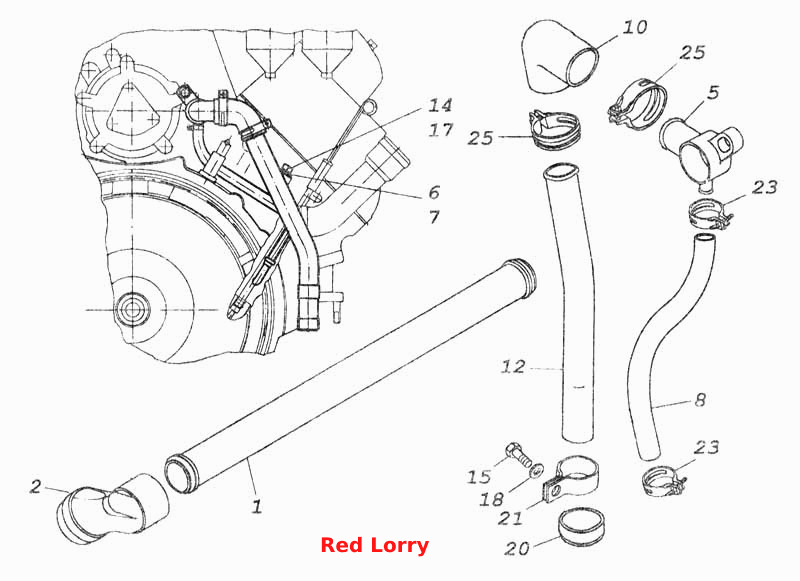

Установка системы вентиляции
100%
Название детали
Установка системы вентиляции
Заводской номер
740.1014100-17
Количество на модель
№
Название детали
Трубка сапуна с втулкой
Заводской номер
740.1014498
Количество на модель
1
№
1
Название детали
Угольник сапуна
Заводской номер
7406.1014504
Количество на модель
1
№
2
Название детали
Патрубок сапуна
Заводской номер
740.1014122-20
Количество на модель
1
№
5
Название детали
Фланец
Заводской номер
740.1014126-20
Количество на модель
1
№
6
Название детали
Прокладка сапуна
Заводской номер
740.1014128
Количество на модель
1
№
7
Название детали
Трубка слива масла
Заводской номер
740.1014132
Количество на модель
1
№
8
Название детали
Патрубок переходной
Заводской номер
740.1014138
Количество на модель
1
№
10
Название детали
Трубка отвода газов
Заводской номер
740.1014148-30
Количество на модель
1
№
12
Название детали
Болт М8-6gх20
Заводской номер
1/60434/21
Количество на модель
2
№
14
Название детали
Болт М12х1,25-6gх25
Заводской номер
1/55403/21
Количество на модель
1
№
15
Название детали
Шайба 8 пружинная
Заводской номер
1/05166/73
Количество на модель
2
№
17
Название детали
Шайба волнистая 12
Заводской номер
1/26015/73
Количество на модель
1
№
18
Название детали
Заглушка взамен поз.3
Заводской номер
870829
Количество на модель
1
№
20
Название детали
Кляммер 30
Заводской номер
870925
Количество на модель
№
21
Название детали
Хомут стяжной (15-25)х9 СБИТ.30541 9.003 ТУ
Заводской номер
СБИТ.305419.003-20
Количество на модель
2
№
23
Название детали
Хомут с червячной резьбой
Заводской номер
ТОRRО 12-22/9-С7W1
Количество на модель
2
№
23
Название детали
Хомут стяжной (32-50)х13
Заводской номер
СБИТ.305419.004-20
Количество на модель
2
№
25
Название детали
Хомут с червячной резьбой DIN 3017
Заводской номер
ТОRRО 30-45/12-С7W1
Количество на модель
2
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка системы вентиляции | 740.1014100-17 | |||||||
| 1 | Трубка сапуна с втулкой | 740.1014498 | 1 | 1 | 1 | |||
| 2 | Угольник сапуна | 7406.1014504 | 1 | 1 | 2 | |||
| 5 | Патрубок сапуна | 740.1014122-20 | 1 | 1 | 5 | |||
| 6 | Фланец | 740.1014126-20 | 1 | 1 | 6 | |||
| 7 | Прокладка сапуна | 740.1014128 | 1 | 1 | 7 | |||
| 8 | Трубка слива масла | 740.1014132 | 1 | 1 | 8 | |||
| 10 | Патрубок переходной | 740.1014138 | 1 | 1 | 10 | |||
| 12 | Трубка отвода газов | 740.1014148-30 | 1 | 1 | 12 | |||
| 14 | Болт М8-6gх20 | 1/60434/21 | 2 | 2 | 14 | |||
| 15 | Болт М12х1,25-6gх25 | 1/55403/21 | 1 | 1 | 15 | |||
| 17 | Шайба 8 пружинная | 1/05166/73 | 2 | 2 | 17 | |||
| 18 | Шайба волнистая 12 | 1/26015/73 | 1 | 1 | 18 | |||
| 20 | Заглушка взамен поз.3 | 870829 | 1 | 1 | 20 | |||
| 21 | Кляммер 30 | 870925 | 21 | |||||
| 23 | Хомут стяжной (15-25)х9 СБИТ.30541 9.003 ТУ | СБИТ.305419.003-20 | 2 | 2 | 23 | |||
| 23 | Хомут с червячной резьбой | ТОRRО 12-22/9-С7W1 | 2 | 2 | 23 | |||
| 25 | Хомут стяжной (32-50)х13 | СБИТ.305419.004-20 | 2 | 2 | 25 | |||
| 25 | Хомут с червячной резьбой DIN 3017 | ТОRRО 30-45/12-С7W1 | 2 | 2 | 25 |
