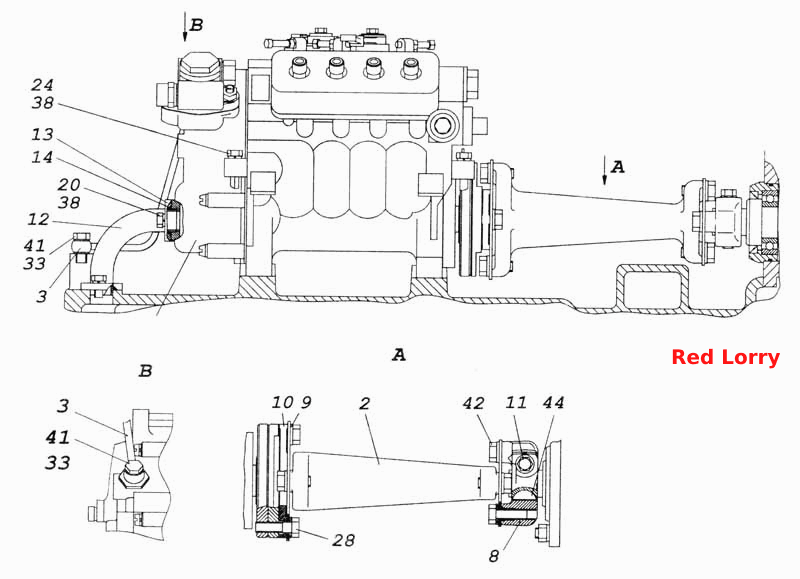

Установка и привод ТНВД
100%
Название детали
Установка топливного насоса высокого давления
Заводской номер
740.13-1111000
Количество на модель
№
Название детали
Вал привода ТНВД в сборе
Заводской номер
7406.1111050
Количество на модель
1
№
2
Название детали
Трубка подвода масла
Заводской номер
740.13-1111568
Количество на модель
1
№
3
Название детали
Полумуфта ведущая
Заводской номер
740.51-1111054-01
Количество на модель
1
№
8
Название детали
Втулка центрирующая
Заводской номер
7406.1111066
Количество на модель
4
№
9
Название детали
Фланец центрирующий
Заводской номер
7482.1111068
Количество на модель
1
№
10
Название детали
Болт полумуфты ведущей
Заводской номер
740.51-1111084
Количество на модель
1
№
11
Название детали
Трубка отвода масла
Заводской номер
740.1111570
Количество на модель
1
№
12
Название детали
Фланец трубы отвода масла
Заводской номер
740.1111572
Количество на модель
2
№
13
Название детали
Кольцо уплотнительное крышки корпуса включателя
Заводской номер
740.1111578
Количество на модель
2
№
14
Название детали
Болт М8-6gх16
Заводской номер
1/60432/21
Количество на модель
4
№
20
Название детали
Болт M- x
Заводской номер
1/60448/21
Количество на модель
4
№
24
Название детали
Болт М10х1,25-6gх35
Заводской номер
1/59709/31
Количество на модель
2
№
28
Название детали
Прокладка уплотнительная 10х16х1,5
Заводской номер
1/02844/60
Количество на модель
4
№
33
Название детали
Шайба 8 пружинная
Заводской номер
1/05166/73
Количество на модель
8
№
38
Название детали
Болт М10х1,25-6gх23
Заводской номер
870007
Количество на модель
2
№
41
Название детали
Болт М10х1,25-6gх30
Заводской номер
870012
Количество на модель
2
№
42
Название детали
Шпонка сегментная 6х9х22
Заводской номер
870813
Количество на модель
1
№
44
Название детали
Топливный насос высокого давления в сборе
Заводской номер
337.1111005-42
Количество на модель
1
№
47
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка топливного насоса высокого давления | 740.13-1111000 | |||||||
| 2 | Вал привода ТНВД в сборе | 7406.1111050 | 1 | 1 | 2 | |||
| 3 | Трубка подвода масла | 740.13-1111568 | 1 | 1 | 3 | |||
| 8 | Полумуфта ведущая | 740.51-1111054-01 | 1 | 1 | 8 | |||
| 9 | Втулка центрирующая | 7406.1111066 | 4 | 4 | 9 | |||
| 10 | Фланец центрирующий | 7482.1111068 | 1 | 1 | 10 | |||
| 11 | Болт полумуфты ведущей | 740.51-1111084 | 1 | 1 | 11 | |||
| 12 | Трубка отвода масла | 740.1111570 | 1 | 1 | 12 | |||
| 13 | Фланец трубы отвода масла | 740.1111572 | 2 | 2 | 13 | |||
| 14 | Кольцо уплотнительное крышки корпуса включателя | 740.1111578 | 2 | 2 | 14 | |||
| 20 | Болт М8-6gх16 | 1/60432/21 | 4 | 4 | 20 | |||
| 24 | Болт M- x | 1/60448/21 | 4 | 4 | 24 | |||
| 28 | Болт М10х1,25-6gх35 | 1/59709/31 | 2 | 2 | 28 | |||
| 33 | Прокладка уплотнительная 10х16х1,5 | 1/02844/60 | 4 | 4 | 33 | |||
| 38 | Шайба 8 пружинная | 1/05166/73 | 8 | 8 | 38 | |||
| 41 | Болт М10х1,25-6gх23 | 870007 | 2 | 2 | 41 | |||
| 42 | Болт М10х1,25-6gх30 | 870012 | 2 | 2 | 42 | |||
| 44 | Шпонка сегментная 6х9х22 | 870813 | 1 | 1 | 44 | |||
| 47 | Топливный насос высокого давления в сборе | 337.1111005-42 | 1 | 1 | 47 |
