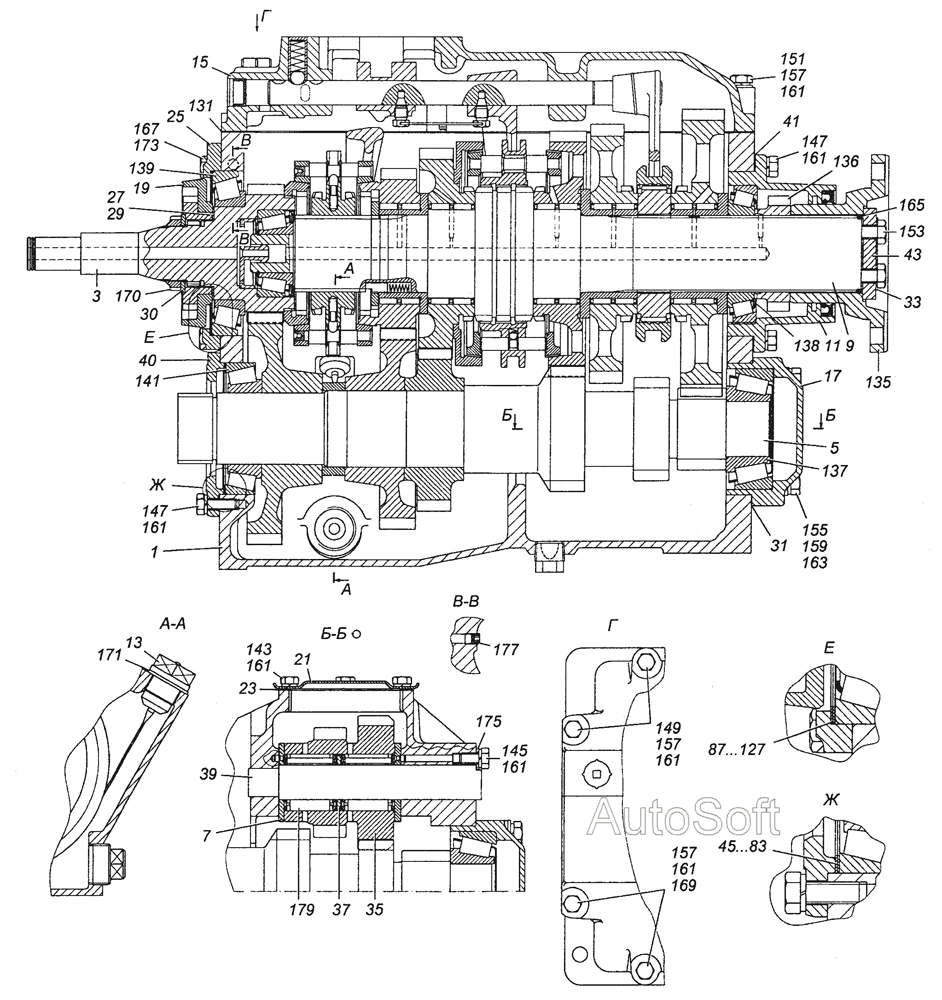

154.1700150 Коробка передач в сборе
100%
Название детали
Картер коробки передач
Заводской номер
154.1701010
Количество на модель
1
№
1
Название детали
Вал первичный коробки передач
Заводской номер
154.1701025
Количество на модель
1
№
3
Название детали
Вал промежуточный коробки передач
Заводской номер
154.1701047
Количество на модель
1
№
5
Название детали
Шайба упорная блока шестерен заднего хода в сборе
Заводской номер
14.1701086
Количество на модель
2
№
7
Название детали
Вал вторичный коробки передач
Заводской номер
154.1701100
Количество на модель
1
№
9
Название детали
Крышка заднего подшипника вторичного вала с манжетой
Заводской номер
154.1701201
Количество на модель
1
№
11
Название детали
Указатель уровня масла в сборе
Заводской номер
14.1701440
Количество на модель
1
№
13
Название детали
Механизм переключения передач в сборе
Заводской номер
14.1702010
Количество на модель
1
№
15
Название детали
Крышка заднего подшипника промежуточного вала с кольцом подшипника
Заводской номер
154.1701070
Количество на модель
1
№
17
Название детали
Муфта синхронизатора
Заводской номер
154.1770190
Количество на модель
1
№
19
Название детали
Крышка люка отбора мощности
Заводской номер
14.1701020
Количество на модель
2
№
21
Название детали
Прокладка крышки люка привода отбора мощности коробки передач
Заводской номер
14.1701021-01
Количество на модель
2
№
23
Название детали
Крышка заднего подшипника первичного вала
Заводской номер
154.1701040
Количество на модель
1
№
25
Название детали
Прокладка регулировочная
Заводской номер
154.1701042
Количество на модель
2
№
27
Название детали
Прокладка регулировочная
Заводской номер
154.1701042-10
Количество на модель
2
№
29
Название детали
Шайба
Заводской номер
15.1701044
Количество на модель
1
№
30
Название детали
Прокладка крышки заднего
Заводской номер
14.1701075
Количество на модель
1
№
31
Название детали
Планка стопорная болтов
Заводской номер
154.1701076
Количество на модель
1
№
33
Название детали
Блок шестерен заднего хода
Заводской номер
154.1701082
Количество на модель
1
№
35
Название детали
Втулка промежуточная подшипников блока зубчатых колес
Заводской номер
14.1701084
Количество на модель
1
№
37
Название детали
Ось блока шестерен заднего хода
Заводской номер
14.1701092
Количество на модель
1
№
39
Название детали
Втулка распорная
Заводской номер
154.1770256
Количество на модель
1
№
40
Название детали
Прокладка крышки заднего подшипника вторичного вала
Заводской номер
154.1701203
Количество на модель
1
№
41
Название детали
Шайба упорная
Заводской номер
154.1701245
Количество на модель
1
№
43
Название детали
Прокладка регулировочная
Заводской номер
154.1701771
Количество на модель
2
№
45
Название детали
Прокладка регулировочная
Заводской номер
154.1701771-10
Количество на модель
2
№
47
Название детали
Прокладка регулировочная
Заводской номер
154.1701771-20
Количество на модель
2
№
49
Название детали
Прокладка регулировочная
Заводской номер
154.1701771-30
Количество на модель
2
№
51
Название детали
Прокладка регулировочная
Заводской номер
154.1701771-40
Количество на модель
2
№
53
Название детали
Прокладка регулировочная
Заводской номер
154.1701771-50
Количество на модель
2
№
55
Название детали
Прокладка регулировочная
Заводской номер
154.1701771-60
Количество на модель
2
№
57
Название детали
Прокладка регулировочная
Заводской номер
154.1701771-70
Количество на модель
2
№
59
Название детали
Прокладка регулировочная
Заводской номер
154.1701771-80
Количество на модель
2
№
61
Название детали
Прокладка регулировочная
Заводской номер
154.1701771-90
Количество на модель
2
№
63
Название детали
Прокладка регулировочная
Заводской номер
154.1701772
Количество на модель
2
№
65
Название детали
Прокладка регулировочная
Заводской номер
154.1701772-10
Количество на модель
2
№
67
Название детали
Прокладка регулировочная
Заводской номер
154.1701772-20
Количество на модель
2
№
69
Название детали
Прокладка регулировочная
Заводской номер
154.1701772-30
Количество на модель
2
№
71
Название детали
Прокладка регулировочная
Заводской номер
154.1701772-40
Количество на модель
2
№
73
Название детали
Прокладка регулировочная
Заводской номер
154.1701772-50
Количество на модель
2
№
75
Название детали
Прокладка регулировочная
Заводской номер
154.1701772-60
Количество на модель
2
№
77
Название детали
Прокладка регулировочная
Заводской номер
154.1701772-70
Количество на модель
2
№
79
Название детали
Прокладка регулировочная
Заводской номер
154.1701772-80
Количество на модель
2
№
81
Название детали
Прокладка регулировочная
Заводской номер
154.1701772-90
Количество на модель
2
№
83
Название детали
Прокладка регулировочная
Заводской номер
154.1701775
Количество на модель
2
№
87
Название детали
Прокладка регулировочная
Заводской номер
154.1701775-10
Количество на модель
2
№
89
Название детали
Прокладка регулировочная
Заводской номер
154.1701775-20
Количество на модель
2
№
91
Название детали
Прокладка регулировочная
Заводской номер
154.1701775-30
Количество на модель
2
№
93
Название детали
Прокладка регулировочная
Заводской номер
154.1701775-40
Количество на модель
2
№
95
Название детали
Прокладка регулировочная
Заводской номер
154.1701775-50
Количество на модель
2
№
97
Название детали
Прокладка регулировочная
Заводской номер
154.1701775-60
Количество на модель
2
№
101
Название детали
Прокладка регулировочная
Заводской номер
154.1701775-70
Количество на модель
2
№
103
Название детали
Прокладка регулировочная
Заводской номер
154.1701775-80
Количество на модель
2
№
105
Название детали
Прокладка регулировочная
Заводской номер
154.1701775-90
Количество на модель
2
№
107
Название детали
Прокладка регулировочная
Заводской номер
154.1701776
Количество на модель
2
№
109
Название детали
Прокладка регулировочная
Заводской номер
154.1701776-10
Количество на модель
2
№
111
Название детали
Прокладка регулировочная
Заводской номер
154.1701776-20
Количество на модель
2
№
113
Название детали
Прокладка регулировочная
Заводской номер
154.1701776-30
Количество на модель
2
№
115
Название детали
Прокладка регулировочная
Заводской номер
154.1701776-40
Количество на модель
2
№
117
Название детали
Прокладка регулировочная
Заводской номер
154.1701776-50
Количество на модель
2
№
119
Название детали
Прокладка регулировочная
Заводской номер
154.1701776-60
Количество на модель
2
№
121
Название детали
Прокладка регулировочная
Заводской номер
154.1701776-70
Количество на модель
2
№
123
Название детали
Прокладка регулировочная
Заводской номер
154.1701776-80
Количество на модель
2
№
125
Название детали
Прокладка регулировочная
Заводской номер
154.1701776-90
Количество на модель
2
№
127
Название детали
Прокладка регулировочная
Заводской номер
154.1701777
Количество на модель
2
№
129
Название детали
Прокладка верхней крышки
Заводской номер
14.1702014
Количество на модель
1
№
131
Название детали
Фланец
Заводской номер
154.1701240
Количество на модель
1
№
135
Название детали
Индуктор
Заводской номер
154.3802033
Количество на модель
1
№
136
Название детали
Подшипник А роликовый конический однорядный
Заводской номер
45104953001010
Количество на модель
1
№
137
Название детали
Подшипник 6-7214АУ роликовый конический однорядный
Заводской номер
45104953000610
Количество на модель
1
№
138
Название детали
Подшипник А роликовый конический однорядный
Заводской номер
45104953000710
Количество на модель
1
№
139
Название детали
Подшипник А роликовый конический однорядный
Заводской номер
45104953000810
Количество на модель
1
№
141
Название детали
Болт М10х1,25-6gх16
Заводской номер
1/59703/21
Количество на модель
12
№
143
Название детали
Болт ТЕМ10х 1,25-6gх20
Заводской номер
1/59705/21
Количество на модель
1
№
145
Название детали
Болт М10х1,25-6gх30
Заводской номер
1/13069/21
Количество на модель
10
№
147
Название детали
Болт ТЕМ10х1,25-6gх40
Заводской номер
1/13070/21
Количество на модель
8
№
149
Название детали
Болт М8х1,25-6gх60
Заводской номер
1/12880/21
Количество на модель
8
№
151
Название детали
Болт ТТЕМ10х1,25-6gх35
Заводской номер
1/55405/21
Количество на модель
2
№
153
Название детали
Болт М12х1,25-6gx55
Заводской номер
1/55409/21
Количество на модель
4
№
155
Название детали
Шайба плоская 10,6х18х2
Заводской номер
1/26386/01
Количество на модель
12
№
157
Название детали
Шайба
Заводской номер
1/05200/01
Количество на модель
4
№
159
Название детали
Шайба 10 пружинная
Заводской номер
1/05168/73
Количество на модель
41
№
161
Название детали
Шайба 12 пружинная
Заводской номер
1/05170/73
Количество на модель
4
№
163
Название детали
Кольцо уплотнительное
Заводской номер
864220
Количество на модель
1
№
165
Название детали
Болт М10х1,25-6gх28
Заводской номер
870014
Количество на модель
6
№
167
Название детали
Болт М10х1,25х40 верхней крышки
Заводской номер
870024
Количество на модель
2
№
169
Название детали
Гайка М50х1,5LН-6Н кольцевая подшипника первичного вала
Заводской номер
870511
Количество на модель
1
№
170
Название детали
Шайба уплотнительная 30х42х2
Заводской номер
870632
Количество на модель
1
№
171
Название детали
Шайба замковая 10
Заводской номер
870851
Количество на модель
6
№
173
Название детали
Шайба 11 стопорная
Заводской номер
870862
Количество на модель
1
№
175
Название детали
Пробка КГ 1/8" масляного канала
Заводской номер
870884
Количество на модель
1
№
177
Название детали
Подшипник К роликовый радиальный с длинными цилиндрическими роликами без колец
Заводской номер
4525321821
Количество на модель
2
№
179
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Картер коробки передач | 154.1701010 | 1 | 1 | 1 | |||
| 3 | Вал первичный коробки передач | 154.1701025 | 1 | 1 | 3 | |||
| 5 | Вал промежуточный коробки передач | 154.1701047 | 1 | 1 | 5 | |||
| 7 | Шайба упорная блока шестерен заднего хода в сборе | 14.1701086 | 2 | 2 | 7 | |||
| 9 | Вал вторичный коробки передач | 154.1701100 | 1 | 1 | 9 | |||
| 11 | Крышка заднего подшипника вторичного вала с манжетой | 154.1701201 | 1 | 1 | 11 | |||
| 13 | Указатель уровня масла в сборе | 14.1701440 | 1 | 1 | 13 | |||
| 15 | Механизм переключения передач в сборе | 14.1702010 | 1 | 1 | 15 | |||
| 17 | Крышка заднего подшипника промежуточного вала с кольцом подшипника | 154.1701070 | 1 | 1 | 17 | |||
| 19 | Муфта синхронизатора | 154.1770190 | 1 | 1 | 19 | |||
| 21 | Крышка люка отбора мощности | 14.1701020 | 2 | 2 | 21 | |||
| 23 | Прокладка крышки люка привода отбора мощности коробки передач | 14.1701021-01 | 2 | 2 | 23 | |||
| 25 | Крышка заднего подшипника первичного вала | 154.1701040 | 1 | 1 | 25 | |||
| 27 | Прокладка регулировочная | 154.1701042 | 2 | 2 | 27 | |||
| 29 | Прокладка регулировочная | 154.1701042-10 | 2 | 2 | 29 | |||
| 30 | Шайба | 15.1701044 | 1 | 1 | 30 | |||
| 31 | Прокладка крышки заднего | 14.1701075 | 1 | 1 | 31 | |||
| 33 | Планка стопорная болтов | 154.1701076 | 1 | 1 | 33 | |||
| 35 | Блок шестерен заднего хода | 154.1701082 | 1 | 1 | 35 | |||
| 37 | Втулка промежуточная подшипников блока зубчатых колес | 14.1701084 | 1 | 1 | 37 | |||
| 39 | Ось блока шестерен заднего хода | 14.1701092 | 1 | 1 | 39 | |||
| 40 | Втулка распорная | 154.1770256 | 1 | 1 | 40 | |||
| 41 | Прокладка крышки заднего подшипника вторичного вала | 154.1701203 | 1 | 1 | 41 | |||
| 43 | Шайба упорная | 154.1701245 | 1 | 1 | 43 | |||
| 45 | Прокладка регулировочная | 154.1701771 | 2 | 2 | 45 | |||
| 47 | Прокладка регулировочная | 154.1701771-10 | 2 | 2 | 47 | |||
| 49 | Прокладка регулировочная | 154.1701771-20 | 2 | 2 | 49 | |||
| 51 | Прокладка регулировочная | 154.1701771-30 | 2 | 2 | 51 | |||
| 53 | Прокладка регулировочная | 154.1701771-40 | 2 | 2 | 53 | |||
| 55 | Прокладка регулировочная | 154.1701771-50 | 2 | 2 | 55 | |||
| 57 | Прокладка регулировочная | 154.1701771-60 | 2 | 2 | 57 | |||
| 59 | Прокладка регулировочная | 154.1701771-70 | 2 | 2 | 59 | |||
| 61 | Прокладка регулировочная | 154.1701771-80 | 2 | 2 | 61 | |||
| 63 | Прокладка регулировочная | 154.1701771-90 | 2 | 2 | 63 | |||
| 65 | Прокладка регулировочная | 154.1701772 | 2 | 2 | 65 | |||
| 67 | Прокладка регулировочная | 154.1701772-10 | 2 | 2 | 67 | |||
| 69 | Прокладка регулировочная | 154.1701772-20 | 2 | 2 | 69 | |||
| 71 | Прокладка регулировочная | 154.1701772-30 | 2 | 2 | 71 | |||
| 73 | Прокладка регулировочная | 154.1701772-40 | 2 | 2 | 73 | |||
| 75 | Прокладка регулировочная | 154.1701772-50 | 2 | 2 | 75 | |||
| 77 | Прокладка регулировочная | 154.1701772-60 | 2 | 2 | 77 | |||
| 79 | Прокладка регулировочная | 154.1701772-70 | 2 | 2 | 79 | |||
| 81 | Прокладка регулировочная | 154.1701772-80 | 2 | 2 | 81 | |||
| 83 | Прокладка регулировочная | 154.1701772-90 | 2 | 2 | 83 | |||
| 87 | Прокладка регулировочная | 154.1701775 | 2 | 2 | 87 | |||
| 89 | Прокладка регулировочная | 154.1701775-10 | 2 | 2 | 89 | |||
| 91 | Прокладка регулировочная | 154.1701775-20 | 2 | 2 | 91 | |||
| 93 | Прокладка регулировочная | 154.1701775-30 | 2 | 2 | 93 | |||
| 95 | Прокладка регулировочная | 154.1701775-40 | 2 | 2 | 95 | |||
| 97 | Прокладка регулировочная | 154.1701775-50 | 2 | 2 | 97 | |||
| 101 | Прокладка регулировочная | 154.1701775-60 | 2 | 2 | 101 | |||
| 103 | Прокладка регулировочная | 154.1701775-70 | 2 | 2 | 103 | |||
| 105 | Прокладка регулировочная | 154.1701775-80 | 2 | 2 | 105 | |||
| 107 | Прокладка регулировочная | 154.1701775-90 | 2 | 2 | 107 | |||
| 109 | Прокладка регулировочная | 154.1701776 | 2 | 2 | 109 | |||
| 111 | Прокладка регулировочная | 154.1701776-10 | 2 | 2 | 111 | |||
| 113 | Прокладка регулировочная | 154.1701776-20 | 2 | 2 | 113 | |||
| 115 | Прокладка регулировочная | 154.1701776-30 | 2 | 2 | 115 | |||
| 117 | Прокладка регулировочная | 154.1701776-40 | 2 | 2 | 117 | |||
| 119 | Прокладка регулировочная | 154.1701776-50 | 2 | 2 | 119 | |||
| 121 | Прокладка регулировочная | 154.1701776-60 | 2 | 2 | 121 | |||
| 123 | Прокладка регулировочная | 154.1701776-70 | 2 | 2 | 123 | |||
| 125 | Прокладка регулировочная | 154.1701776-80 | 2 | 2 | 125 | |||
| 127 | Прокладка регулировочная | 154.1701776-90 | 2 | 2 | 127 | |||
| 129 | Прокладка регулировочная | 154.1701777 | 2 | 2 | 129 | |||
| 131 | Прокладка верхней крышки | 14.1702014 | 1 | 1 | 131 | |||
| 135 | Фланец | 154.1701240 | 1 | 1 | 135 | |||
| 136 | Индуктор | 154.3802033 | 1 | 1 | 136 | |||
| 137 | Подшипник А роликовый конический однорядный | 45104953001010 | 1 | 1 | 137 | |||
| 138 | Подшипник 6-7214АУ роликовый конический однорядный | 45104953000610 | 1 | 1 | 138 | |||
| 139 | Подшипник А роликовый конический однорядный | 45104953000710 | 1 | 1 | 139 | |||
| 141 | Подшипник А роликовый конический однорядный | 45104953000810 | 1 | 1 | 141 | |||
| 143 | Болт М10х1,25-6gх16 | 1/59703/21 | 12 | 12 | 143 | |||
| 145 | Болт ТЕМ10х 1,25-6gх20 | 1/59705/21 | 1 | 1 | 145 | |||
| 147 | Болт М10х1,25-6gх30 | 1/13069/21 | 10 | 10 | 147 | |||
| 149 | Болт ТЕМ10х1,25-6gх40 | 1/13070/21 | 8 | 8 | 149 | |||
| 151 | Болт М8х1,25-6gх60 | 1/12880/21 | 8 | 8 | 151 | |||
| 153 | Болт ТТЕМ10х1,25-6gх35 | 1/55405/21 | 2 | 2 | 153 | |||
| 155 | Болт М12х1,25-6gx55 | 1/55409/21 | 4 | 4 | 155 | |||
| 157 | Шайба плоская 10,6х18х2 | 1/26386/01 | 12 | 12 | 157 | |||
| 159 | Шайба | 1/05200/01 | 4 | 4 | 159 | |||
| 161 | Шайба 10 пружинная | 1/05168/73 | 41 | 41 | 161 | |||
| 163 | Шайба 12 пружинная | 1/05170/73 | 4 | 4 | 163 | |||
| 165 | Кольцо уплотнительное | 864220 | 1 | 1 | 165 | |||
| 167 | Болт М10х1,25-6gх28 | 870014 | 6 | 6 | 167 | |||
| 169 | Болт М10х1,25х40 верхней крышки | 870024 | 2 | 2 | 169 | |||
| 170 | Гайка М50х1,5LН-6Н кольцевая подшипника первичного вала | 870511 | 1 | 1 | 170 | |||
| 171 | Шайба уплотнительная 30х42х2 | 870632 | 1 | 1 | 171 | |||
| 173 | Шайба замковая 10 | 870851 | 6 | 6 | 173 | |||
| 175 | Шайба 11 стопорная | 870862 | 1 | 1 | 175 | |||
| 177 | Пробка КГ 1/8" масляного канала | 870884 | 1 | 1 | 177 | |||
| 179 | Подшипник К роликовый радиальный с длинными цилиндрическими роликами без колец | 4525321821 | 2 | 2 | 179 |
