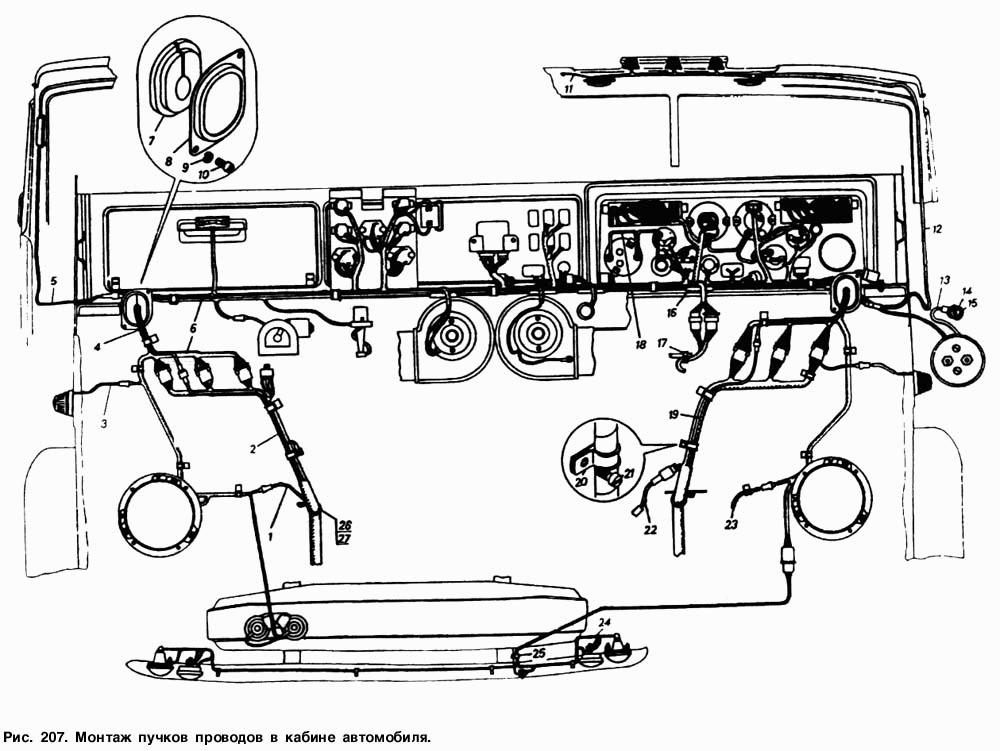

Монтаж пучков проводов в кабине автомобиля
100%
Название детали
Пучок проводов передний
Заводской номер
5410-3724010-10
Количество на модель
№
Название детали
Пучок проводов передний
Заводской номер
54112-3724010
Количество на модель
№
Название детали
Пучок проводов передний
Заводской номер
5511-3724010
Количество на модель
№
Название детали
Пучок проводов передний
Заводской номер
55102-3724010
Количество на модель
№
Название детали
Пучок проводов передний
Заводской номер
53212-3724010
Количество на модель
№
Название детали
Пучок проводов питания
Заводской номер
54112-3724012
Количество на модель
№
Название детали
Пучок проводов плафонный
Заводской номер
5511-3724038
Количество на модель
№
Название детали
Провод подкапотной лампы
Заводской номер
5320-3724267
Количество на модель
1
№
1
Название детали
Пучок проводов задний правый
Заводской номер
5320-3724044
Количество на модель
1
№
2
Название детали
Провод бокового указателя поворота
Заводской номер
5320-3724086
Количество на модель
2
№
3
Название детали
Пучок проводов цепи питания
Заводской номер
5320-3724012
Количество на модель
1
№
4
Название детали
Провод плафона спального места
Заводской номер
5410-3724379
Количество на модель
№
5
Название детали
Пучок проводов передний
Заводской номер
5320-3724010
Количество на модель
1
№
6
Название детали
Втулка проходная переднего пучка проводов
Заводской номер
5320-3724014
Количество на модель
2
№
7
Название детали
Рамка разрезной втулки
Заводской номер
5320-3724015
Количество на модель
2
№
8
Название детали
Шайба 6 пружинная
Заводской номер
1/05164/77
Количество на модель
4
№
9
Название детали
Винт М6-6gх12
Заводской номер
1/03765/01
Количество на модель
4
№
10
Название детали
Провод «массы» электродвигателя отопителя
Заводской номер
5320-3724204
Количество на модель
3
№
11
Название детали
Пучок проводов плафонный
Заводской номер
5320-3724038
Количество на модель
1
№
12
Название детали
Провод массы розетки переносной лампы
Заводской номер
5320-3724200
Количество на модель
1
№
13
Название детали
Винт М5-6gх12
Заводской номер
1/03894/01
Количество на модель
1
№
14
Название детали
Шайба 5 пружинная
Заводской номер
1/11954/77
Количество на модель
1
№
15
Название детали
Прокладка защитная пучка проводов
Заводской номер
5320-3724119
Количество на модель
8
№
16
Название детали
Хомут крепления провода
Заводской номер
5320-3724677
Количество на модель
1
№
17
Название детали
Пучок проводов освещения приборов
Заводской номер
5320-3724439
Количество на модель
1
№
18
Название детали
Пучок проводов задний левый
Заводской номер
5320-3724045
Количество на модель
1
№
19
Название детали
Скоба крепления задних пучков проводов
Заводской номер
864614
Количество на модель
2
№
20
Название детали
Винт
Заводской номер
1/03766/01
Количество на модель
2
№
21
Название детали
Провод прожектора освещения сцепного устройства
Заводской номер
54112-3724112
Количество на модель
№
22
Название детали
Провод электропневмоклапана пневмосигнала
Заводской номер
5320-3724093
Количество на модель
1
№
23
Название детали
Пучок проводов подфарников
Заводской номер
5511-3724548-10
Количество на модель
1
№
24
Название детали
Скоба
Заводской номер
864606
Количество на модель
9
№
25
Название детали
Хомут
Заводской номер
1/04204/01
Количество на модель
2
№
26
Название детали
Винт М- х
Заводской номер
1/32764/01
Количество на модель
2
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Пучок проводов передний | 5410-3724010-10 | |||||||
| Пучок проводов передний | 54112-3724010 | |||||||
| Пучок проводов передний | 5511-3724010 | |||||||
| Пучок проводов передний | 55102-3724010 | |||||||
| Пучок проводов передний | 53212-3724010 | |||||||
| Пучок проводов питания | 54112-3724012 | |||||||
| Пучок проводов плафонный | 5511-3724038 | |||||||
| 1 | Провод подкапотной лампы | 5320-3724267 | 1 | 1 | 1 | |||
| 2 | Пучок проводов задний правый | 5320-3724044 | 1 | 1 | 2 | |||
| 3 | Провод бокового указателя поворота | 5320-3724086 | 2 | 2 | 3 | |||
| 4 | Пучок проводов цепи питания | 5320-3724012 | 1 | 1 | 4 | |||
| 5 | Провод плафона спального места | 5410-3724379 | 5 | |||||
| 6 | Пучок проводов передний | 5320-3724010 | 1 | 1 | 6 | |||
| 7 | Втулка проходная переднего пучка проводов | 5320-3724014 | 2 | 2 | 7 | |||
| 8 | Рамка разрезной втулки | 5320-3724015 | 2 | 2 | 8 | |||
| 9 | Шайба 6 пружинная | 1/05164/77 | 4 | 4 | 9 | |||
| 10 | Винт М6-6gх12 | 1/03765/01 | 4 | 4 | 10 | |||
| 11 | Провод «массы» электродвигателя отопителя | 5320-3724204 | 3 | 3 | 11 | |||
| 12 | Пучок проводов плафонный | 5320-3724038 | 1 | 1 | 12 | |||
| 13 | Провод массы розетки переносной лампы | 5320-3724200 | 1 | 1 | 13 | |||
| 14 | Винт М5-6gх12 | 1/03894/01 | 1 | 1 | 14 | |||
| 15 | Шайба 5 пружинная | 1/11954/77 | 1 | 1 | 15 | |||
| 16 | Прокладка защитная пучка проводов | 5320-3724119 | 8 | 8 | 16 | |||
| 17 | Хомут крепления провода | 5320-3724677 | 1 | 1 | 17 | |||
| 18 | Пучок проводов освещения приборов | 5320-3724439 | 1 | 1 | 18 | |||
| 19 | Пучок проводов задний левый | 5320-3724045 | 1 | 1 | 19 | |||
| 20 | Скоба крепления задних пучков проводов | 864614 | 2 | 2 | 20 | |||
| 21 | Винт | 1/03766/01 | 2 | 2 | 21 | |||
| 22 | Провод прожектора освещения сцепного устройства | 54112-3724112 | 22 | |||||
| 23 | Провод электропневмоклапана пневмосигнала | 5320-3724093 | 1 | 1 | 23 | |||
| 24 | Пучок проводов подфарников | 5511-3724548-10 | 1 | 1 | 24 | |||
| 25 | Скоба | 864606 | 9 | 9 | 25 | |||
| 26 | Хомут | 1/04204/01 | 2 | 2 | 26 | |||
| 27 | Винт М- х | 1/32764/01 | 2 | 2 | 27 |
