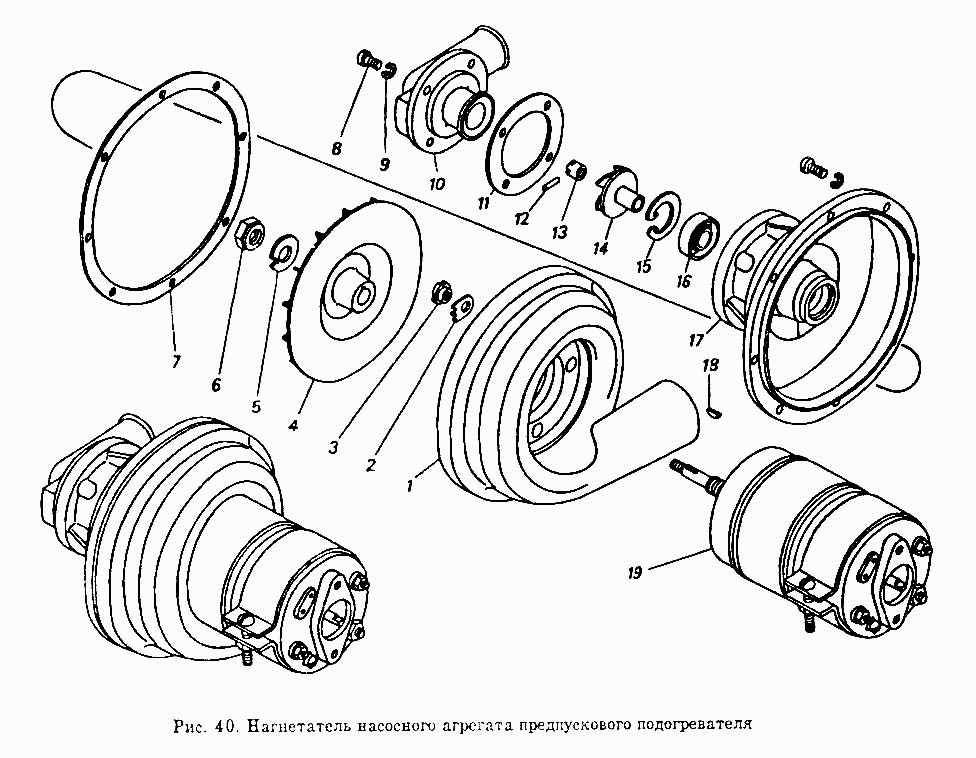

Нагнетатель насосного агрегата предпускового подогревателя
100%
Название детали
Колесо рабочее в сборе
Заводской номер
ПЖД-30-1015236-22
Количество на модель
1
№
Название детали
Шайба
Заводской номер
ПЖД-30-1015235
Количество на модель
1
№
Название детали
Шайба 6 пружинная
Заводской номер
1/05164/77
Количество на модель
12
№
Название детали
Улитка нагнетателя
Заводской номер
ПЖД-30-1015231-01
Количество на модель
1
№
1
Название детали
Шайба стопорная
Заводской номер
ПЖД-600-1015232
Количество на модель
2
№
2
Название детали
Гайка
Заводской номер
ПЖД-800-1015229
Количество на модель
2
№
3
Название детали
Крыльчатка вентилятора
Заводской номер
ПЖД-30-1015230-20
Количество на модель
1
№
4
Название детали
Шайба стопорная
Заводской номер
ПЖД-30-1015228-10
Количество на модель
1
№
5
Название детали
Гайка
Заводской номер
ПЖД-30-1015224-10
Количество на модель
1
№
6
Название детали
Прокладка
Заводской номер
ПЖД-600-1015233
Количество на модель
1
№
7
Название детали
Винт
Заводской номер
222525
Количество на модель
12
№
8
Название детали
Шайба Г.
Заводской номер
6.65Г.05
Количество на модель
12
№
9
Название детали
Патрубок подводящий
Заводской номер
ПЖД-30-1015222
Количество на модель
1
№
10
Название детали
Прокладка
Заводской номер
ПЖД-600-1015221
Количество на модель
1
№
11
Название детали
Проволока
Заводской номер
ПЖД-600-1015244
Количество на модель
1
№
12
Название детали
Гайка
Заводской номер
ПЖД-30-1015223
Количество на модель
1
№
13
Название детали
Колесо рабочее в сборе
Заводской номер
ПЖД-30-1015236-12
Количество на модель
1
№
14
Название детали
Кольцо стопорное
Заводской номер
ОВ65-0320
Количество на модель
1
№
15
Название детали
Сальник нагревателя
Заводской номер
ПЖД-30-1015240
Количество на модель
1
№
16
Название детали
Корпус
Заводской номер
ПЖД-30-1015220-11
Количество на модель
1
№
17
Название детали
Шпонка сегментная
Заводской номер
ПЖД-30-1015225
Количество на модель
2
№
18
Название детали
Электродвигатель
Заводской номер
М3252-У-ХЛ
Количество на модель
1
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Колесо рабочее в сборе | ПЖД-30-1015236-22 | 1 | 1 | |||||
| Шайба | ПЖД-30-1015235 | 1 | 1 | |||||
| Шайба 6 пружинная | 1/05164/77 | 12 | 12 | |||||
| 1 | Улитка нагнетателя | ПЖД-30-1015231-01 | 1 | 1 | 1 | |||
| 2 | Шайба стопорная | ПЖД-600-1015232 | 2 | 2 | 2 | |||
| 3 | Гайка | ПЖД-800-1015229 | 2 | 2 | 3 | |||
| 4 | Крыльчатка вентилятора | ПЖД-30-1015230-20 | 1 | 1 | 4 | |||
| 5 | Шайба стопорная | ПЖД-30-1015228-10 | 1 | 1 | 5 | |||
| 6 | Гайка | ПЖД-30-1015224-10 | 1 | 1 | 6 | |||
| 7 | Прокладка | ПЖД-600-1015233 | 1 | 1 | 7 | |||
| 8 | Винт | 222525 | 12 | 12 | 8 | |||
| 9 | Шайба Г. | 6.65Г.05 | 12 | 12 | 9 | |||
| 10 | Патрубок подводящий | ПЖД-30-1015222 | 1 | 1 | 10 | |||
| 11 | Прокладка | ПЖД-600-1015221 | 1 | 1 | 11 | |||
| 12 | Проволока | ПЖД-600-1015244 | 1 | 1 | 12 | |||
| 13 | Гайка | ПЖД-30-1015223 | 1 | 1 | 13 | |||
| 14 | Колесо рабочее в сборе | ПЖД-30-1015236-12 | 1 | 1 | 14 | |||
| 15 | Кольцо стопорное | ОВ65-0320 | 1 | 1 | 15 | |||
| 16 | Сальник нагревателя | ПЖД-30-1015240 | 1 | 1 | 16 | |||
| 17 | Корпус | ПЖД-30-1015220-11 | 1 | 1 | 17 | |||
| 18 | Шпонка сегментная | ПЖД-30-1015225 | 2 | 2 | 18 | |||
| 19 | Электродвигатель | М3252-У-ХЛ | 1 | 1 | 19 |
