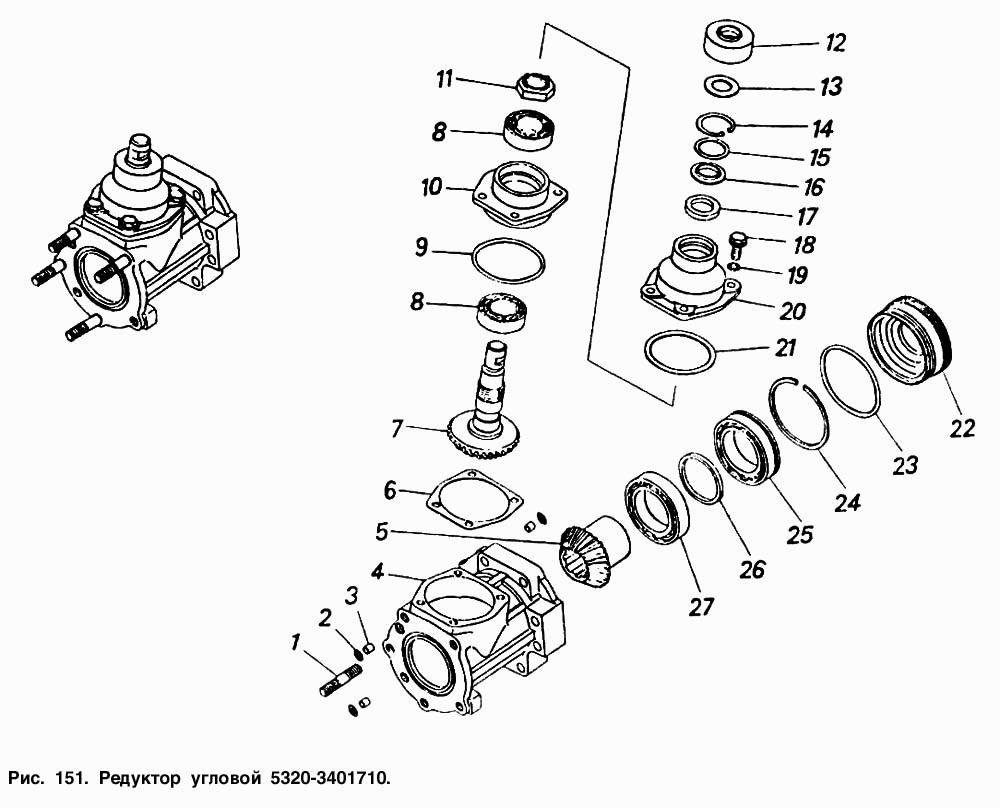

Редуктор угловой
100%
Название детали
Крышка корпуса с манжетами в сборе
Заводской номер
4310-3401720
Количество на модель
1
№
Название детали
Прокладка регулировочная
Заводской номер
5320-3401756
Количество на модель
1
№
Название детали
Прокладка регулировочная
Заводской номер
5320-3401755
Количество на модель
2
№
Название детали
Прокладка регулировочная
Заводской номер
5320-3401754
Количество на модель
5
№
Название детали
Шестерня ведомая углового редуктора
Заводской номер
4310-3401750
Количество на модель
1
№
Название детали
Шестерня ведущая с корпусом в сборе
Заводской номер
53212-3401736
Количество на модель
1
№
Название детали
Шпилька М10х1,5х20х35
Заводской номер
853310
Количество на модель
4
№
1
Название детали
Кольцо уплотнительное редуктора руля
Заводской номер
864203
Количество на модель
3
№
2
Название детали
Втулка
Заводской номер
5320-3401791
Количество на модель
3
№
3
Название детали
Корпус редуктора
Заводской номер
5320-3401717
Количество на модель
1
№
4
Название детали
Шестерня ведомая
Заводской номер
4310-3401751
Количество на модель
1
№
5
Название детали
Прокладка регулировочная
Заводской номер
5320-3401753
Количество на модель
8
№
6
Название детали
Шестерня ведущая
Заводской номер
53212-3401737
Количество на модель
1
№
7
Название детали
Подшипник шариковый
Заводской номер
864709
Количество на модель
2
№
8
Название детали
Передняя опора вала привода ТНВД
Заводской номер
6-205К
Количество на модель
2
№
8
Название детали
Кольцо уплотнительное 070-075-30-2-3
Заводской номер
864213
Количество на модель
1
№
9
Название детали
Корпус ведущей шестерни
Заводской номер
4310-3401745
Количество на модель
1
№
10
Название детали
Гайка М25х1,5-6Н
Заводской номер
853512
Количество на модель
1
№
11
Название детали
Крышка защитная
Заводской номер
4310-3401741
Количество на модель
1
№
12
Название детали
Кольцо уплотнительное
Заводской номер
5320-3401740
Количество на модель
1
№
13
Название детали
Манжета в сборе
Заводской номер
862804
Количество на модель
1
№
14
Название детали
Шайба плоская 27х34х1
Заводской номер
853635
Количество на модель
1
№
15
Название детали
Манжета в сборе
Заводской номер
5320-3401746
Количество на модель
1
№
16
Название детали
Манжета 22х34,5 в сборе
Заводской номер
864113
Количество на модель
1
№
17
Название детали
Болт М8-6gх30
Заводской номер
853354
Количество на модель
4
№
18
Название детали
Шайба 8 пружинная
Заводской номер
1/05166/73
Количество на модель
4
№
19
Название детали
Крышка корпуса
Заводской номер
5310-3401721
Количество на модель
1
№
20
Название детали
Кольцо уплотнительное
Заводской номер
864245
Количество на модель
1
№
21
Название детали
Крышка упорная
Заводской номер
5320-3401719
Количество на модель
1
№
22
Название детали
Кольцо уплотнительное
Заводской номер
864201
Количество на модель
1
№
23
Название детали
Кольцо упорное
Заводской номер
862801
Количество на модель
1
№
24
Название детали
Подшипник
Заводской номер
864705
Количество на модель
1
№
25
Название детали
Подшипник
Заводской номер
50110
Количество на модель
1
№
25
Название детали
Втулка распорная
Заводской номер
5320-3401743
Количество на модель
1
№
26
Название детали
Подшипник
Заводской номер
864706
Количество на модель
1
№
27
Название детали
Подшипник ГОСТ 8338-75
Заводской номер
110
Количество на модель
1
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Крышка корпуса с манжетами в сборе | 4310-3401720 | 1 | 1 | |||||
| Прокладка регулировочная | 5320-3401756 | 1 | 1 | |||||
| Прокладка регулировочная | 5320-3401755 | 2 | 2 | |||||
| Прокладка регулировочная | 5320-3401754 | 5 | 5 | |||||
| Шестерня ведомая углового редуктора | 4310-3401750 | 1 | 1 | |||||
| Шестерня ведущая с корпусом в сборе | 53212-3401736 | 1 | 1 | |||||
| 1 | Шпилька М10х1,5х20х35 | 853310 | 4 | 4 | 1 | |||
| 2 | Кольцо уплотнительное редуктора руля | 864203 | 3 | 3 | 2 | |||
| 3 | Втулка | 5320-3401791 | 3 | 3 | 3 | |||
| 4 | Корпус редуктора | 5320-3401717 | 1 | 1 | 4 | |||
| 5 | Шестерня ведомая | 4310-3401751 | 1 | 1 | 5 | |||
| 6 | Прокладка регулировочная | 5320-3401753 | 8 | 8 | 6 | |||
| 7 | Шестерня ведущая | 53212-3401737 | 1 | 1 | 7 | |||
| 8 | Подшипник шариковый | 864709 | 2 | 2 | 8 | |||
| 8 | Передняя опора вала привода ТНВД | 6-205К | 2 | 2 | 8 | |||
| 9 | Кольцо уплотнительное 070-075-30-2-3 | 864213 | 1 | 1 | 9 | |||
| 10 | Корпус ведущей шестерни | 4310-3401745 | 1 | 1 | 10 | |||
| 11 | Гайка М25х1,5-6Н | 853512 | 1 | 1 | 11 | |||
| 12 | Крышка защитная | 4310-3401741 | 1 | 1 | 12 | |||
| 13 | Кольцо уплотнительное | 5320-3401740 | 1 | 1 | 13 | |||
| 14 | Манжета в сборе | 862804 | 1 | 1 | 14 | |||
| 15 | Шайба плоская 27х34х1 | 853635 | 1 | 1 | 15 | |||
| 16 | Манжета в сборе | 5320-3401746 | 1 | 1 | 16 | |||
| 17 | Манжета 22х34,5 в сборе | 864113 | 1 | 1 | 17 | |||
| 18 | Болт М8-6gх30 | 853354 | 4 | 4 | 18 | |||
| 19 | Шайба 8 пружинная | 1/05166/73 | 4 | 4 | 19 | |||
| 20 | Крышка корпуса | 5310-3401721 | 1 | 1 | 20 | |||
| 21 | Кольцо уплотнительное | 864245 | 1 | 1 | 21 | |||
| 22 | Крышка упорная | 5320-3401719 | 1 | 1 | 22 | |||
| 23 | Кольцо уплотнительное | 864201 | 1 | 1 | 23 | |||
| 24 | Кольцо упорное | 862801 | 1 | 1 | 24 | |||
| 25 | Подшипник | 864705 | 1 | 1 | 25 | |||
| 25 | Подшипник | 50110 | 1 | 1 | 25 | |||
| 26 | Втулка распорная | 5320-3401743 | 1 | 1 | 26 | |||
| 27 | Подшипник | 864706 | 1 | 1 | 27 | |||
| 27 | Подшипник ГОСТ 8338-75 | 110 | 1 | 1 | 27 |
