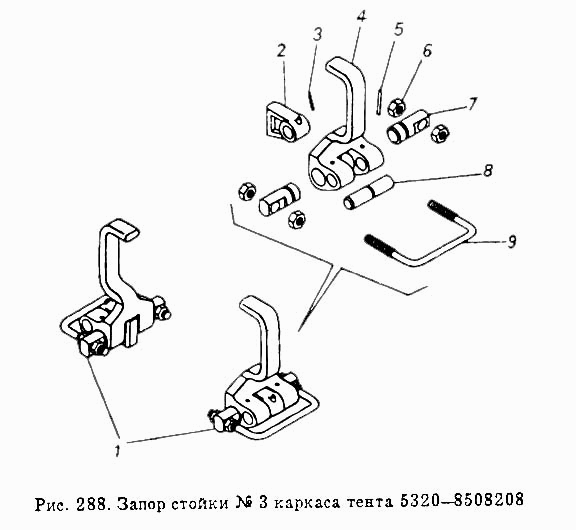

Запор стойки № 3 каркаса тента 5320-8508208
100%
Название детали
Запор стойки № 2 в сборе
Заводской номер
5320-8508208
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
5320-8508213
Количество на модель
1
№
2
Название детали
Штифт цилиндрический 3х22
Заводской номер
1/03327/10
Количество на модель
1
№
3
Название детали
Рычаг
Заводской номер
5320-8508216
Количество на модель
2
№
4
Название детали
Штифт цилиндрический 3х30
Заводской номер
1/03330/10
Количество на модель
2
№
5
Название детали
Гайка
Заводской номер
1/21647/11
Количество на модель
4
№
6
Название детали
Ось скобы
Заводской номер
5320-8508217
Количество на модель
2
№
7
Название детали
Ось рычага
Заводской номер
5320-8508219
Количество на модель
1
№
8
Название детали
Скоба
Заводской номер
5320-8508215
Количество на модель
1
№
9
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Запор стойки № 2 в сборе | 5320-8508208 | 1 | 1 | 1 | |||
| 2 | Кронштейн | 5320-8508213 | 1 | 1 | 2 | |||
| 3 | Штифт цилиндрический 3х22 | 1/03327/10 | 1 | 1 | 3 | |||
| 4 | Рычаг | 5320-8508216 | 2 | 2 | 4 | |||
| 5 | Штифт цилиндрический 3х30 | 1/03330/10 | 2 | 2 | 5 | |||
| 6 | Гайка | 1/21647/11 | 4 | 4 | 6 | |||
| 7 | Ось скобы | 5320-8508217 | 2 | 2 | 7 | |||
| 8 | Ось рычага | 5320-8508219 | 1 | 1 | 8 | |||
| 9 | Скоба | 5320-8508215 | 1 | 1 | 9 |
