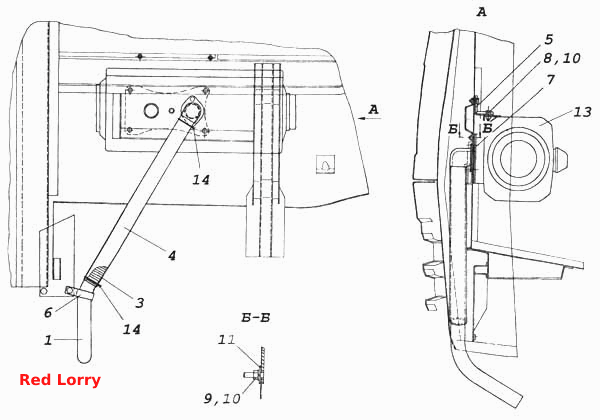

Установка независимого отопителя ОН-32Д-24
100%
Название детали
Установка независимого отопителя ОН-32Д-24
Заводской номер
6460-8106004
Количество на модель
№
Название детали
Труба выхлопная
Заводской номер
6460-8106030
Количество на модель
1
№
1
Название детали
Термоизоляция трубы
Заводской номер
65115-8106022
Количество на модель
1
№
3
Название детали
Облицовка термоизоляции трубы
Заводской номер
65115-8106023
Количество на модель
1
№
4
Название детали
Держатель
Заводской номер
6460-8106052
Количество на модель
2
№
5
Название детали
Хомут
Заводской номер
43118-8106054
Количество на модель
1
№
6
Название детали
Прокладка
Заводской номер
65115-8106060
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
1/09021/21
Количество на модель
4
№
8
Название детали
Гайка М6-6Н
Заводской номер
1/58962/11
Количество на модель
6
№
9
Название детали
Шайба 6 пружинная
Заводской номер
1/05164/73
Количество на модель
10
№
10
Название детали
Шайба плоская 6х22х1
Заводской номер
870621
Количество на модель
6
№
11
Название детали
Отопитель независимый
Заводской номер
ОН-32Д-24-04
Количество на модель
1
№
13
Название детали
Проволока III-1,6 ГОСТ 93889-75
Заводской номер
Проволока III-1,6 ГОСТ 93889-75
Количество на модель
2
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка независимого отопителя ОН-32Д-24 | 6460-8106004 | |||||||
| 1 | Труба выхлопная | 6460-8106030 | 1 | 1 | 1 | |||
| 3 | Термоизоляция трубы | 65115-8106022 | 1 | 1 | 3 | |||
| 4 | Облицовка термоизоляции трубы | 65115-8106023 | 1 | 1 | 4 | |||
| 5 | Держатель | 6460-8106052 | 2 | 2 | 5 | |||
| 6 | Хомут | 43118-8106054 | 1 | 1 | 6 | |||
| 7 | Прокладка | 65115-8106060 | 1 | 1 | 7 | |||
| 8 | Болт | 1/09021/21 | 4 | 4 | 8 | |||
| 9 | Гайка М6-6Н | 1/58962/11 | 6 | 6 | 9 | |||
| 10 | Шайба 6 пружинная | 1/05164/73 | 10 | 10 | 10 | |||
| 11 | Шайба плоская 6х22х1 | 870621 | 6 | 6 | 11 | |||
| 13 | Отопитель независимый | ОН-32Д-24-04 | 1 | 1 | 13 | |||
| 14 | Проволока III-1,6 ГОСТ 93889-75 | Проволока III-1,6 ГОСТ 93889-75 | 2 | 2 | 14 |
