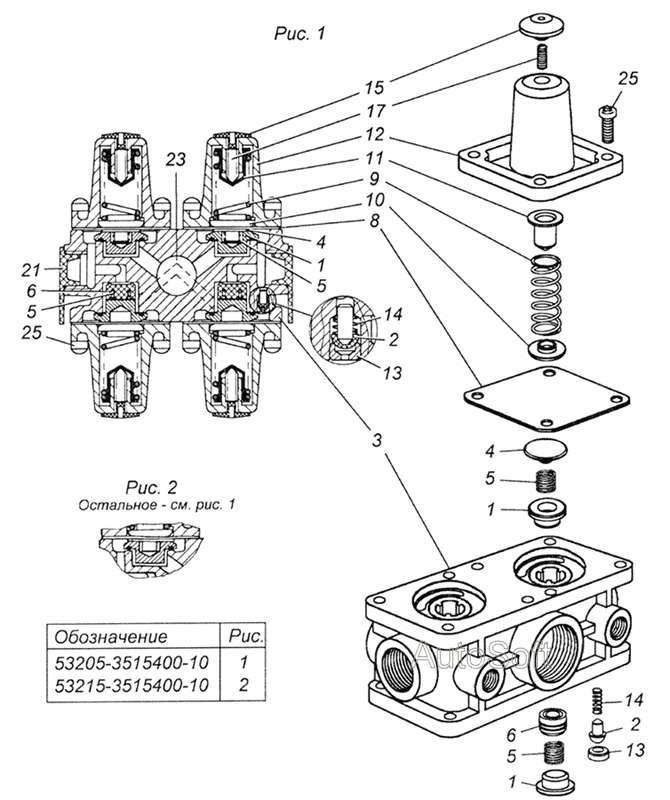

53205-3515400-10 Клапан защитный четырехконтурный в сборе
100%
Название детали
Клапан защитный четырехконтурный в сборе
Заводской номер
53205-3515400-10
Количество на модель
№
Название детали
Клапан защитный четырехконтурный в сборе
Заводской номер
53215-3515400-10
Количество на модель
№
Название детали
Клапан
Заводской номер
53205-3515425
Количество на модель
4
№
1
Название детали
Клапан
Заводской номер
53205-3515450-10
Количество на модель
1
№
2
Название детали
Корпус
Заводской номер
53205-3515420-10
Количество на модель
1
№
3
Название детали
Толкатель
Заводской номер
53205-3515421
Количество на модель
2
№
4
Название детали
Пружина
Заводской номер
53205-3515427
Количество на модель
4(3)
№
5
Название детали
Клапан
Заводской номер
53205-3515428
Количество на модель
2
№
6
Название детали
Мембрана
Заводской номер
53205-3515430
Количество на модель
4
№
8
Название детали
Пружина
Заводской номер
53205-3515432
Количество на модель
4
№
9
Название детали
Направляющая
Заводской номер
53205-3515433
Количество на модель
4
№
10
Название детали
Тарелка пружины
Заводской номер
53205-3515434
Количество на модель
4
№
11
Название детали
Крышка
Заводской номер
53205-3515440
Количество на модель
4
№
12
Название детали
Седло клапана
Заводской номер
53205-3515453-10
Количество на модель
1
№
13
Название детали
Пружина
Заводской номер
53205-3515454-10
Количество на модель
1
№
14
Название детали
Колпачок защитный
Заводской номер
53205-3515443
Количество на модель
4
№
15
Название детали
Винт
Заводской номер
53205-3515445
Количество на модель
4
№
17
Название детали
Пробка транспортная
Заводской номер
53205-3515446
Количество на модель
4
№
21
Название детали
Пробка транспортная Мх
Заводской номер
53205-3509301
Количество на модель
1
№
23
Название детали
Винт ТС с крестообразным шлицем М6-6gх16
Заводской номер
1/32762/01
Количество на модель
16
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Клапан защитный четырехконтурный в сборе | 53205-3515400-10 | |||||||
| Клапан защитный четырехконтурный в сборе | 53215-3515400-10 | |||||||
| 1 | Клапан | 53205-3515425 | 4 | 4 | 1 | |||
| 2 | Клапан | 53205-3515450-10 | 1 | 1 | 2 | |||
| 3 | Корпус | 53205-3515420-10 | 1 | 1 | 3 | |||
| 4 | Толкатель | 53205-3515421 | 2 | 2 | 4 | |||
| 5 | Пружина | 53205-3515427 | 4(3) | 4(3) | 5 | |||
| 6 | Клапан | 53205-3515428 | 2 | 2 | 6 | |||
| 8 | Мембрана | 53205-3515430 | 4 | 4 | 8 | |||
| 9 | Пружина | 53205-3515432 | 4 | 4 | 9 | |||
| 10 | Направляющая | 53205-3515433 | 4 | 4 | 10 | |||
| 11 | Тарелка пружины | 53205-3515434 | 4 | 4 | 11 | |||
| 12 | Крышка | 53205-3515440 | 4 | 4 | 12 | |||
| 13 | Седло клапана | 53205-3515453-10 | 1 | 1 | 13 | |||
| 14 | Пружина | 53205-3515454-10 | 1 | 1 | 14 | |||
| 15 | Колпачок защитный | 53205-3515443 | 4 | 4 | 15 | |||
| 17 | Винт | 53205-3515445 | 4 | 4 | 17 | |||
| 21 | Пробка транспортная | 53205-3515446 | 4 | 4 | 21 | |||
| 23 | Пробка транспортная Мх | 53205-3509301 | 1 | 1 | 23 | |||
| 25 | Винт ТС с крестообразным шлицем М6-6gх16 | 1/32762/01 | 16 | 16 | 25 |
