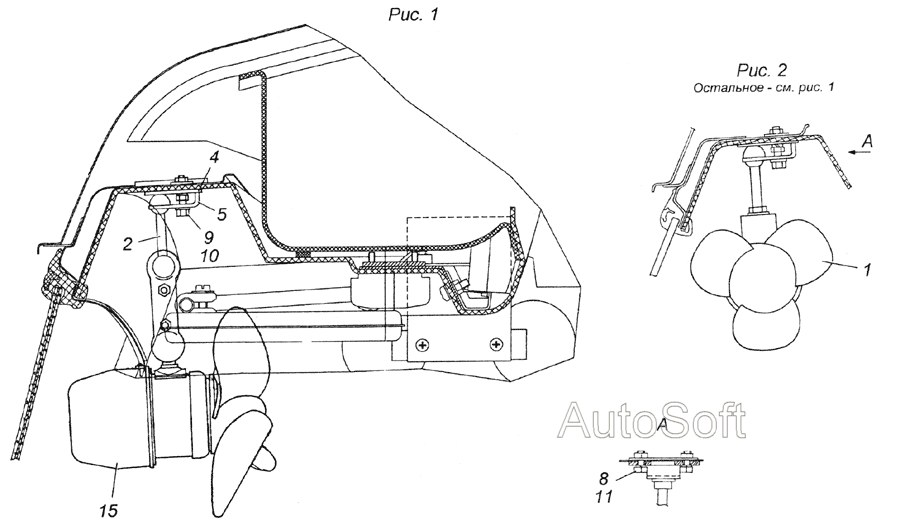

4310-8104001 Установка вентилятора кабины
100%
Название детали
Установка вентилятора кабины
Заводской номер
4310-8104001
Количество на модель
№
Название детали
Установка вентилятора кабины
Заводской номер
4310-8104001-01
Количество на модель
№
Название детали
Вентилятор кабины в сборе
Заводской номер
4310-8104210
Количество на модель
1
№
1
Название детали
Стойка кронштейна вентилятора в сборе
Заводской номер
4310-8104222
Количество на модель
1
№
2
Название детали
Фланец кронштейна вентилятора нижний
Заводской номер
4310-8104215
Количество на модель
1
№
4
Название детали
Накладка верхнего фланца кронштейна вентилятора
Заводской номер
4310-8104220
Количество на модель
1
№
5
Название детали
Болт ТЕМ6-6gх16
Заводской номер
1/09022/21
Количество на модель
2
№
8
Название детали
Болт М8-6gх16
Заводской номер
1/60432/21
Количество на модель
1
№
9
Название детали
Шайба плоская 8х17
Заводской номер
1/05196/01
Количество на модель
1
№
10
Название детали
Шайба 6 пружинная
Заводской номер
1/05164/77
Количество на модель
2
№
11
Название детали
Вентилятор ДВ-302Т-02-003.045 ТУ
Заводской номер
451043730002000
Количество на модель
1
№
15
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка вентилятора кабины | 4310-8104001 | |||||||
| Установка вентилятора кабины | 4310-8104001-01 | |||||||
| 1 | Вентилятор кабины в сборе | 4310-8104210 | 1 | 1 | 1 | |||
| 2 | Стойка кронштейна вентилятора в сборе | 4310-8104222 | 1 | 1 | 2 | |||
| 4 | Фланец кронштейна вентилятора нижний | 4310-8104215 | 1 | 1 | 4 | |||
| 5 | Накладка верхнего фланца кронштейна вентилятора | 4310-8104220 | 1 | 1 | 5 | |||
| 8 | Болт ТЕМ6-6gх16 | 1/09022/21 | 2 | 2 | 8 | |||
| 9 | Болт М8-6gх16 | 1/60432/21 | 1 | 1 | 9 | |||
| 10 | Шайба плоская 8х17 | 1/05196/01 | 1 | 1 | 10 | |||
| 11 | Шайба 6 пружинная | 1/05164/77 | 2 | 2 | 11 | |||
| 15 | Вентилятор ДВ-302Т-02-003.045 ТУ | 451043730002000 | 1 | 1 | 15 |
